申请日2016.05.05
公开(公告)日2016.10.12
IPC分类号C02F11/00; C02F11/12
摘要
本实用新型公开了一种一体化污泥处理装置，包括有污泥池、脱水机、造粒机、干燥机、筛分机和袋装机，其中脱水机设在污泥池后，污泥池与脱水机之间设有第一传送带，污泥池内的污泥通过第一传送带被输送到脱水机内，造粒机设在脱水机的下方，干燥机设在造粒机后，造粒机与干燥机之间设有第二传送带，筛分机设在干燥机的下方，从干燥机输出的污泥能够进入到筛分机内进行筛分，袋装机设在筛分机后，袋装机与筛分机之间设有第三传送带，有益效果：对污泥进行集中处理，节约污泥处理成本;该装置包含多种机器，自动化程度较高，节约人力成本，变废为宝，实现污泥的二次利用。
权利要求书
1.一种一体化污泥处理装置，其特征在于：包括有污泥池、脱水机、造粒机、干燥机、筛分机和袋装机，其中脱水机设在污泥池后，污泥池与脱水机之间设有第一传送带，污泥池内的污泥通过第一传送带被输送到脱水机内，造粒机设在脱水机的下方，被脱水处理的污泥从脱水机输出后进入到造粒机内进行造粒，干燥机设在造粒机后，造粒机与干燥机之间设有第二传送带，经过造粒的污泥从造粒机输出后被第二传送带输送到干燥机内进行干燥，筛分机设在干燥机的下方，从干燥机输出的污泥能够进入到筛分机内进行筛分，袋装机设在筛分机后，袋装机与筛分机之间设有第三传送带，被筛分后的污泥从筛分机输出后进入到袋装机内进行装袋。
2.根据权利要求1所述的一种一体化污泥处理装置，其特征在于：所述的第三传送带设有三道，袋装机设有三台。
说明书
一种一体化污泥处理装置
技术领域
本实用新型涉及一种污泥处理装置，特别涉及一种一体化污泥处理装置。
背景技术
目前，随着我国社会经济发展和城市化进程的加快，城市污水处理量越来越大，相应的污泥量也在不断增加，如污泥得不到及时处理，将会导致污水处理厂内的污泥大量积压，严重影响污水处理厂的正常运营，甚至可能造成污水处理系统的全面瘫痪，从而直接影响居民正常生活。目前常见的污泥处理方式有卫生填埋、制肥利用、干化和焚烧等，但现有的污泥处理方式大多较为分散、不系统，没有把污泥集中到一起进行完整的一体化处理，导致污泥处理效率偏低，费用偏高，同时浪费大量人力和物力，未实现污泥的稳定化处理。
发明内容
本实用新型的目的是为了解决现有的污泥处理方式较为分散、不系统，污泥处理效率偏低以及费用偏高等问题而提供的一种一体化污泥处理装置。

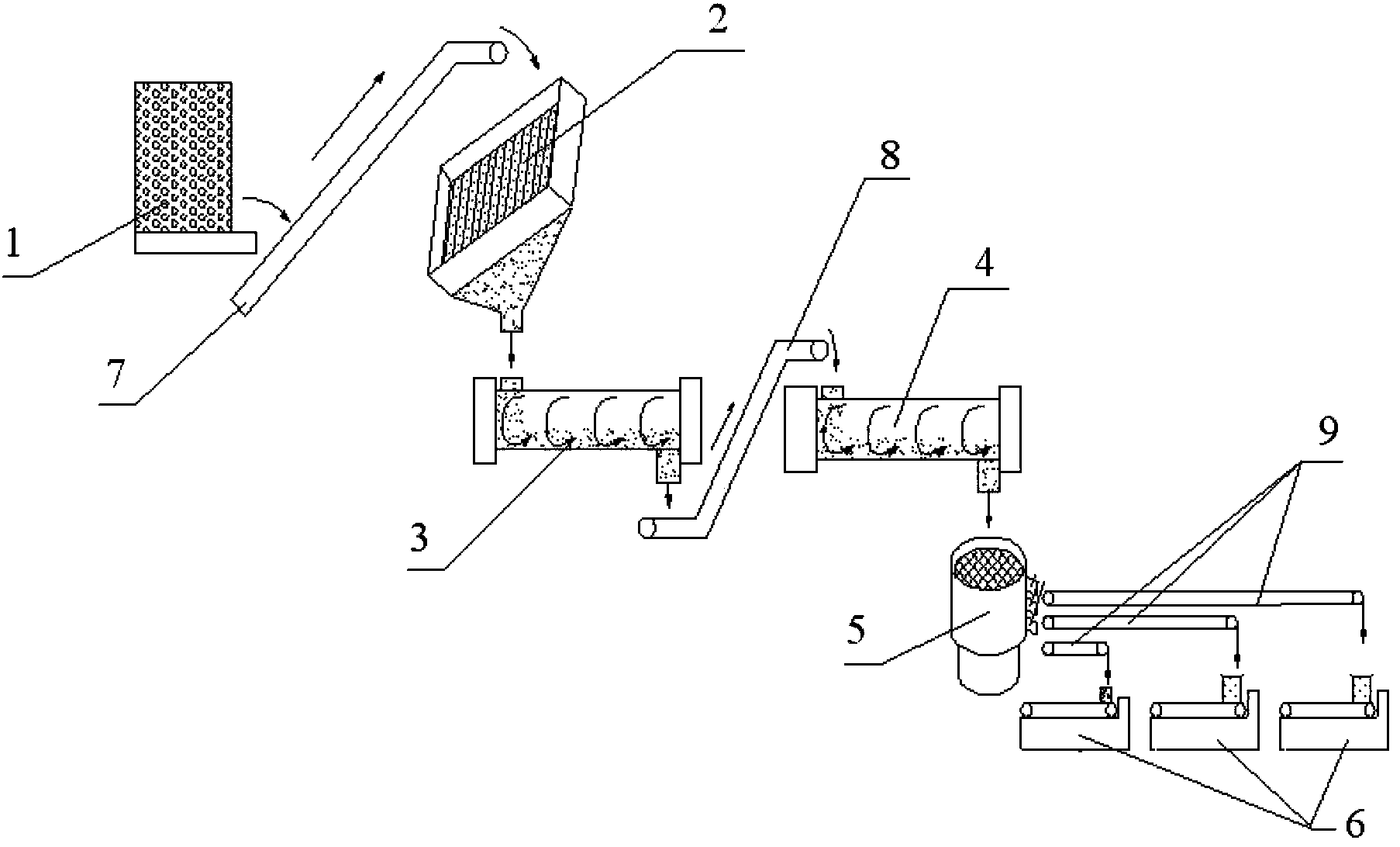

本实用新型提供的一体化污泥处理装置包括有污泥池、脱水机、造粒机、干燥机、筛分机和袋装机，其中脱水机设在污泥池后，污泥池与脱水机之间设有第一传送带，污泥池内的污泥通过第一传送带被输送到脱水机内，造粒机设在脱水机的下方，被脱水处理的污泥从脱水机输出后进入到造粒机内进行造粒，干燥机设在造粒机后，造粒机与干燥机之间设有第二传送带，经过造粒的污泥从造粒机输出后被第二传送带输送到干燥机内进行干燥，筛分机设在干燥机的下方，从干燥机输出的污泥能够进入到筛分机内进行筛分，袋装机设在筛分机后，袋装机与筛分机之间设有第三传送带，被筛分后的污泥从筛分机输出后进入到袋装机内进行装袋。
第三传送带设有三道，袋装机设有三台。
本实用新型的使用原理：
通过污泥运输车将污泥集中到污泥池，之后通过第一传送带把污泥运送到脱水机进行脱水，脱水后的污泥进入到造粒机进行处理成污泥颗粒，之后通过第二传送带把污泥颗粒运送到干燥机进行干燥处理，经干燥处理后的干燥污泥颗粒进入到筛分机进行筛分，不同粒径的干燥污泥颗粒经不同的出口输出，并通过第三传送带运输到袋装机进行装袋，形成袋装污泥，进行二次利用。
本实用新型的有益效果：
对污泥进行集中处理，降低污泥处理费用，节约污泥处理成本;该装置包含多种机器，自动化程度较高，节约人力成本，提高污泥处理效率;该装置对污泥进行分类装袋，变废为宝，实现污泥的二次利用。
