申请日2016.05.05
公开(公告)日2016.09.21
IPC分类号C02F9/08
摘要
本实用新型公开了一种小区生活污水处理设备，包括进水口、污水蓄水池、调节水池、除杂装置和中间蓄水池，所述污水蓄水池上方设有臭气收集管道，所述臭气收集管道上方设有除臭装置，所述调节水池底部设有抽水泵，所述除杂装置内部设有填料包，所述中间蓄水池一侧设有石英细砂过滤装置，所述石英细砂过滤装置一侧设有臭氧发生装置，所述臭氧发生装置一侧设有活性炭过滤装置，所述活性炭过滤装置一侧设有二氧化氯发生装置，所述二氧化氯发生装置一侧设有二次消毒池，所述二次消毒池一侧设有出水口管，所述除杂装置下方设有排污泥管，该小区污水处理设备通过设有紫外线灭菌灯和透光板可以有效的灭杀污水中的细菌，使其在日常杂用中更安全。
权利要求书

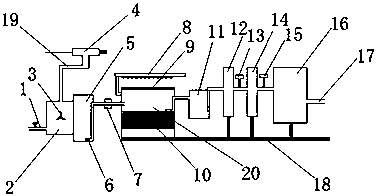

1.一种小区生活污水处理设备，包括进水口(1)、污水蓄水池(2)、调节水池(5)、除杂装置(20)和中间蓄水池(11)，其特征在于：所述污水蓄水池(2)上方设有臭气收集管道(19)，所述臭气收集管道(19)上方设有除臭装置(4)，所述调节水池(5)底部设有抽水泵(6)，所述除杂装置(20)内部设有填料包(10)，所述中间蓄水池(11)一侧设有石英细砂过滤装置(12)，所述石英细砂过滤装置(12)一侧设有臭氧发生装置(13)，所述臭氧发生装置(13)一侧设有活性炭过滤装置(14)，所述活性炭过滤装置(14)一侧设有二氧化氯发生装置(15)，所述二氧化氯发生装置(15)一侧设有二次消毒池(16)，所述二次消毒池(16)一侧设有出水口管(17)，所述除杂装置(20)下方设有排污泥管(18)。
2. 根据权利要求1所述的一种小区污水处理设备，其特征在于：所述污水蓄水池(2)内部设有搅拌轮(3)。
3.根据权利要求1所述的一种小区污水处理设备，其特征在于：所述抽水泵(6)上设有水流调节器(7)。
4. 根据权利要求1所述的一种小区污水处理设备，其特征在于：所述除杂装置(20)顶部设有紫外线灭菌灯(8)，所述紫外线灭菌灯(8)下方设有透光板(9)，所述紫外线灭菌灯(8)顶部设有灯丝(23)，所述灯丝(23)下方设有灯头(21), 所述灯头(21)下方设有紫外线灯管(22)，所述紫外线灯管(22)下方设有灯管固定丝(24)。
说明书
一种小区生活污水处理设备
技术领域
本实用新型属于环保污水处理设备技术领域，具体涉及一种小区生活污水处理设备。
背景技术
我国是一个严重缺水的国家，人均水资源占有量只有世界平均水平的四分之一。随着我国工业化的飞速发展和城市化发展，许多城市水资源严重缺乏，许多城市中的小区，居住着大量的人口，每天产生大量的生活污水，若是污水随意排放会污染周围的环境，导致地下水质恶化。另外许多小区提倡绿化，也导致水资源的不够用，许多城市的水资源供应不足，造成我国水资源危机日益严重。为了解决这些问题，许多小区设有生活污水处理设备，将生活污水处理后继续回用于小区的日常杂用水。可是现有的许多生活污水处理设备，处理不够彻底，效率不高，导致许多处理过后的水任然污染环境。
实用新型内容
本实用新型的目的在于提供一种小区污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种小区生活污水处理设备，包括进水口、污水蓄水池、调节水池、除杂装置和中间蓄水池，所述污水蓄水池上方设有臭气收集管道，所述臭气收集管道上方设有除臭装置，所述调节水池底部设有抽水泵，所述除杂装置内部设有填料包，所述中间蓄水池一侧设有石英细砂过滤装置，所述石英细砂过滤装置一侧设有臭氧发生装置，所述臭氧发生装置一侧设有活性炭过滤装置，所述活性炭过滤装置一侧设有二氧化氯发生装置，所述二氧化氯发生装置一侧设有二次消毒池，所述二次消毒池一侧设有出水口管，所述除杂装置下方设有排污泥管。
优选的，所述污水蓄水池内部设有搅拌轮。
优选的，所述抽水泵上设有水流调节器。
优选的，所述除杂装置顶部设有紫外线灭菌灯，所述紫外线灭菌灯下方设有透光板，所述紫外线灭菌灯顶部设有灯丝，所述灯丝下方设有灯头, 所述灯头下方设有紫外线灯管，所述紫外线灯管下方设有灯管固定丝。
本实用新型的技术效果和优点：该小区污水处理设备通过设有在污水蓄水池中设有搅拌轮，可以使使污水中的臭气彻底清除和使污水更有效的过滤，通过设有水流调节器可以调节污水流速按照合适的速度来进行处理，避免过快导致处理不彻底，该小区污水处理设备通过设有紫外线灭菌灯和透光板可以有效的灭杀污水中的细菌，使得处理过得污水不携带病菌，在日常杂用中更安全。
