申请日2016.05.28
公开(公告)日2016.12.07
IPC分类号E04H1/00; E03B3/02; E04D13/00; H02S20/23
摘要
本实用新型公开了一种带有雨水处理装置的绿色建筑，包括房屋本体，平台的顶端设置有太阳能光伏电板，支撑板的一侧设置有控制箱，控制箱的内部设置有控制器，控制器的一侧设置有蓄电池，平台的顶端的一侧设置有若干圆形种植槽，圆形种植槽的一侧设置有支撑管，支撑管的一端连接有喷头，平台的顶端的四周设置有集水槽，集水槽的一端设置有圆形出水孔，房屋本体的底部设置的储水池，房屋本体底端的一侧设置的水泵，房屋本体的内壁的一侧设置有温度传感器。本实用新型的有益效果：可以节约一定的电能，同时便于对雨水的收集和储存，以及便于把储水池中的雨水通过支撑管从喷头中喷出，进而便于对房屋进行降温，节能环保。

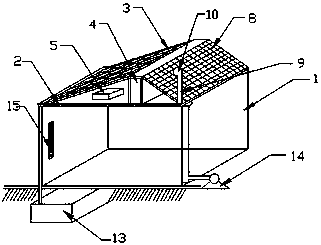

摘要附图
权利要求书
1.一种带有雨水处理装置的绿色建筑，包括房屋本体(1)，其特征在于，所述房屋本体(1)的顶端设置有平台(2)，所述平台(2)的顶端设置有太阳能光伏电板(3)，所述平台(2)与所述太阳能光伏电板(3)之间通过支撑板(4)连接，所述支撑板(4)的一侧设置有控制箱(5)，所述控制箱(5)的内部设置有控制器(6)，所述控制器(6)的一侧设置有蓄电池(7)，所述平台(2)的顶端的一侧设置有若干圆形种植槽(8)，所述圆形种植槽(8)的一侧设置有支撑管(9)，所述支撑管(9)的一端连接有喷头(10)，所述平台(2)的顶端的四周设置有集水槽(11)，所述集水槽(11)的一端设置有圆形出水孔(12)，所述房屋本体(1)的底部设置的储水池(13)，所述房屋本体(1)底端的一侧设置的水泵(14)，所述房屋本体(1)的内壁的一侧设置有温度传感器(15)。
2.根据权利要求1所述的一种带有雨水处理装置的绿色建筑，其特征在于，所述温度传感器(15)电性连接所述控制器(6)，所述控制器(6)电性连接所述水泵(14)，所述太阳能光伏电板(3)电性连接所述蓄电池(7)。
3.根据权利要求1所述的一种带有雨水处理装置的绿色建筑，其特征在于，所述圆形出水孔(12)的顶端设置有过滤网。
4.根据权利要求1所述的一种带有雨水处理装置的绿色建筑，其特征在于，所述所述述圆形出水孔(12)通过水管连接所述储水池(13)，所述储水池(13)通过水管连接所述水泵(14)，所述水泵通过水管连接所述支撑管(9)。
5.根据权利要求1所述的一种带有雨水处理装置的绿色建筑，其特征在于，所述控制箱(5)外侧设置有散热条，所述平台(2)与所述控制箱(5)之间通过支撑杆连接。
说明书
一种带有雨水处理装置的绿色建筑
技术领域
本实用新型涉及绿色建筑领域，具体为一种带有雨水处理装置的绿色建筑。
背景技术
绿色建筑是以人、建筑和自然环境的协调发展为目标，在利用天然条件和人工手段创造良好、健康的居住环境的同时，尽可能地控制和减少对自然环境的使用和破坏，充分体现向大自然的索取和回报之间的平衡。但是传统的房屋显然没有达到目标，尤其是在节约电能，和对雨水的收集、储存和利用方面，这些都是需要解决的问题。
实用新型内容
本实用新型提供一种带有雨水处理装置的绿色建筑，可以有效解决在实际应用中传统的房屋在节约电能，和对雨水的收集、储存和利用方面的问题。
本实用新型公开了一种带有雨水处理装置的绿色建筑，包括房屋本体，所述房本体的顶端设置有平台，所述平台的顶端设置有太阳能光伏电板，所述平台与所述太阳能光伏电板之间通过支撑板连接，所述支撑板的一侧设置有控制箱，所述控制箱的内部设置有控制器，所述控制器的一侧设置有蓄电池，所述平台的顶端的一侧设置有若干圆形种植槽，所述圆形种植槽的一侧设置有支撑管，所述支撑管的一端连接有喷头，所述平台的顶端的四周设置有集水槽，所述集水槽的一端设置有圆形出水孔，所述房屋本体的底部设置的储水池，所述房屋本体底端的一侧设置的水泵，所述房屋本体的内壁的一侧设置有温度传感器。
作为本实用新型的一种优选技术方案，所述温度传感器电性连接所述控制器，所述控制器电性连接所述水泵，所述太阳能光伏电板电性连接所述蓄电池。
作为本实用新型的一种优选技术方案，所述圆形出水孔的顶端设置有过滤网。
作为本实用新型的一种优选技术方案，所述所述述圆形出水孔通过水管连接所述储水池，所述储水池通过水管连接所述水泵，所述水泵通过水管连接所述支撑管。
作为本实用新型的一种优选技术方案，所述控制箱外侧设置有散热条，所述平台与所述控制箱之间通过支撑杆连接。
与现有技术相比，本实用新型的有益效果：可以节约一定的电能，同时便于对雨水的收集和储存，以及便于把储水池中的雨水通过支撑管从喷头中喷出，进而便于对房屋进行降温，节能环保。
