申请日2016.05.28
公开(公告)日2017.12.05
IPC分类号C02F1/50
摘要
本发明公开了一种用于污水处理过程中的投消毒粉设备，它包括下料斗(1)、用于存放消毒粉的储料室(2)、电动机架(3)和电动机(4);其特征在于：所述的下料斗(1)通过螺栓与储料室(2)固定连接，电动机架(3)固定安装在储料室(2)顶部，电动机(4)安装在电动机架(3)上，电动机输出轴连接有螺旋叶片(5);所述的电动机(4)连接外部定时控制器。通过本发明，大大降低了工人的工作强度，同时防止了卡粉现象的发生。

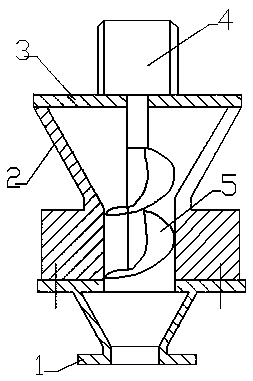

摘要附图
权利要求书
1.一种用于污水处理过程中的投消毒粉设备，它包括下料斗(1)、用于存放消毒粉的储料室(2)、电动机架(3)和电动机(4);其特征在于：所述的下料斗(1)通过螺栓与储料室(2)固定连接，电动机架(3)固定安装在储料室(2)顶部，电动机(4)安装在电动机架(3)上，电动机输出轴连接有螺旋叶片(5);所述的电动机(4)连接外部定时控制器。
2.根据权利要求1所述的一种用于污水处理过程中的投消毒粉设备，其特征在于所述的电动机(4)轴线与螺旋叶片(5)保持同轴度。
说明书
用于污水处理过程中的投消毒粉设备
技术领域
本发明涉及投料装置领域，尤其涉及一种用于污水处理过程中的投消毒粉设备。
背景技术
在污水消毒领域中常用的消毒材料为消毒粉，传统的消毒粉的投料方式通过人为的方式直接向混料机中加料，不仅效率很低，而且消耗大量的人力、物力。
传统的粉末投料机在投料过程中经常出现卡粉现象(粉末卡在投料机内，不再向下运动)，过去的解决的办法是震动整个储料室，通过震动的方式使粉末进入消毒室，设备的震动容易导致设备的疲劳失效，降低设备的使用寿命。
发明内容
本发明的目的是提供一种可以实现自动化操作，定时向消毒箱体投消毒粉的设备。
为实现以上目的，本发明采用的技术方案：一种用于污水处理过程中的投消毒粉设备，它包括下料斗(1)、用于存放消毒粉的储料室(2)、电动机架(3)和电动机(4);其特征在于：所述的下料斗(1)通过螺栓与储料室(2)固定连接，电动机架(3)固定安装在储料室(2)顶部，电动机(4)安装在电动机架(3)上，电动机输出轴连接有螺旋叶片(5);所述的电动机(4)连接外部定时控制器。
在较佳实施状况下，所述的电动机(4)轴线与螺旋叶片(5)保持同轴度。
在较佳实施状况下，所述的螺旋叶片(5)为右螺旋。
本发明的有益效果：由于本装置设置了定时控制器，定时控制器通过设定的时间控制电动机的运动，实现了储料斗在设定时间向消毒箱体投消毒粉;通过本装置，大大降低了工人的工作强度，不需要操作人员时时刻刻守在消毒箱体旁边。电动机输出轴连接有螺旋叶片，螺旋叶片的转动能够带动消毒粉投入消毒箱，从而防止卡粉现象的发生。
