申请日2016.05.05
公开(公告)日2016.09.21
IPC分类号C02F11/10; C02F103/10
摘要

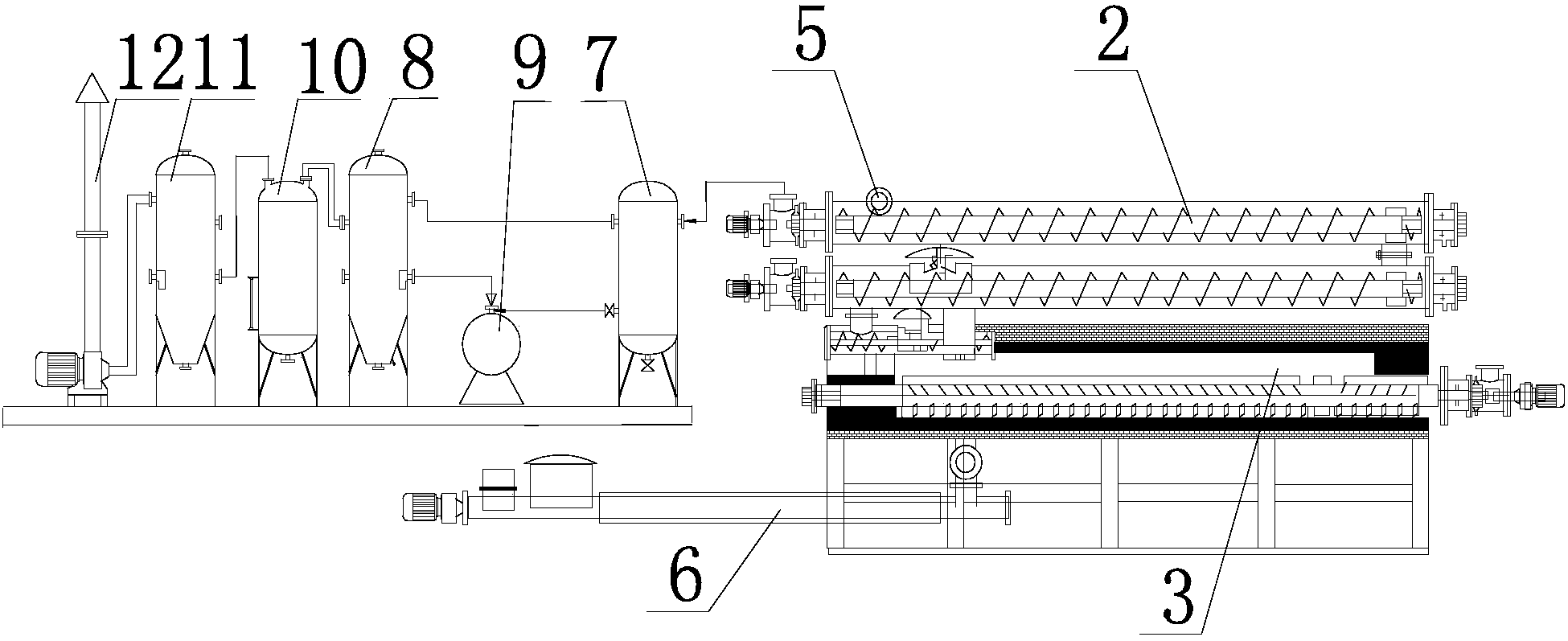

一种含油污泥无害化处理撬装装置。主要解决现有热解分馏装置处理效果差，移动不方便的问题。其特征在于：所述绞龙式送料器(1)出料口(5)与催化热解装置(2)进口相连通，送料器(1)下端有进料口(4);6个相通催化热解装置(2)内的螺旋式绞龙上连有电机，外有加热丝，催化热解装置(2)出液口与分馏罐(7)相连通，2个首尾相连分馏装置(3)内有翅片式绞龙及燃烧器，分馏装置(3)出口的出渣器(6)外有冷却套;分馏罐(7)依次与第一冷却器(8)、接油罐(9)、第二冷却器(10)、净化器(11)及烟筒(12)相连通。该含油污泥无害化处理撬装装置具有处理效果好，移动方便的特点。
权利要求书
1.一种含油污泥无害化处理撬装装置，包括送料器(1)、催化热解装置(2)及分馏装置(3)，其特征在于：所述送料器(1)为绞龙式，送料器(1)下端有进料口(4)，上端有出料口(5);所述催化热解装置(2)为6个，首尾相连通，催化热解装置(2)进口与送料器(1)出料口(5)相相连通，催化热解装置(2)内有螺旋式绞龙，绞龙与电机相连，外有加热丝，催化热解装置(2)出液口与分馏罐(7)相连通;分馏装置(3)为2个，首尾相连通，分馏装置(3)内有翅片式绞龙，分馏装置(3)上连接有燃烧器，分馏装置(3)进口与催化热解装置(2)出口相连通，分馏装置(3)出口连接有出渣器(6)，出渣器(6)外有冷却套;分馏罐(7)上部与第一冷却器(8)上部相连通，分馏罐(7)下部与接油罐(9)上端相连通，接油罐(9)上端与第一冷却器(8)下部相连通，第一冷却器(8)上部与第二冷却器(10)上端相连通，第二冷却器(10)上端与净化器(11)下部相连通，净化器(11)上部通过排气机与烟筒(12)相连通。
说明书
含油污泥无害化处理撬装装置
技术领域
本实用新型涉及一种油田所用的含油污泥处理装置，尤其是含油污泥无害化处理撬装装置。
背景技术
在油田生产过程中，产生大量含油污泥，油田含油污泥成分非常复杂。其油泥主要来源有钻井和采油洗井等一些石油开采油泥。因此该类含油污泥在处理过程中难度很大。为了防止污染环境，需要用污泥处理装置进行处理。而现有污泥处理装置由于结构原因存在处理效果差的问题，不利于推广应用。
发明内容
为了解决现有污泥处理装置处理效果差的问题。本实用新型提供一种含油污泥无害化处理撬装装置。该含油污泥无害化处理撬装装置具有处理效果好特点。
本实用新型的技术方案是：该含油污泥无害化处理撬装装置包括送料器、催化热解装置及分馏装置。所述送料器为绞龙式，送料器下端有进料口，上端有出料口;所述催化热解装置为6个，首尾相连通，催化热解装置进口与送料器出料口相相连通，催化热解装置内有螺旋式绞龙，绞龙与电机相连，外有加热丝，催化热解装置出液口与分馏罐相连通;分馏装置为2个，首尾相连通，分馏装置内有翅片式绞龙，分馏装置上连接有燃烧器，分馏装置进口与催化热解装置出口相连通，分馏装置出口连接有出渣器，出渣器外有冷却套;分馏罐上部与第一冷却器上部相连通，分馏罐下部与接油罐上端相连通，接油罐上端与第一冷却器下部相连通，第一冷却器上部与第二冷却器上端相连通，第二冷却器上端与净化器下部相连通，净化器上部通过排气机与烟筒相连通。
本实用新型具有如下有益效果：该含油污泥无害化处理撬装装置由于采用所述送料器为绞龙式，送料器下端有进料口，上端有出料口;所述催化热解装置为6个，首尾相连通，催化热解装置进口与送料器出料口相相连通，催化热解装置内有螺旋式绞龙，绞龙与电机相连，外有加热丝，催化热解装置出液口与分馏罐相连通;分馏装置为2个，首尾相连通，分馏装置内有翅片式绞龙，分馏装置上连接有燃烧器，分馏装置进口与催化热解装置出口相连通，分馏装置出口连接有出渣器，出渣器外有冷却套;分馏罐上部与第一冷却器上部相连通，分馏罐下部与接油罐上端相连通，接油罐上端与第一冷却器下部相连通，第一冷却器上部与第二冷却器上端相连通，第二冷却器上端与净化器下部相连通，净化器上部通过排气机与烟筒相连通的结构。因而提高处理效果。所以说该含油污泥无害化处理撬装装置具有处理效果好的特点。
