申请日2016.04.19
公开(公告)日2016.07.13
IPC分类号E03F5/10; E03F5/14; E03F7/04
摘要
本发明公开了一种污水流量可控及拦渣防倒灌截流井，其包括截流井构筑物;截流井构筑物的排水口连接自然水体;截流井构筑物内设置有固定堰;截流井构筑物的进水口和固定堰之间的截流井构筑物侧壁上设置有污水截流口;污水截流口处设置有可控制污水流量的截流装置;污水截流口和固定堰之间设置有拦渣装置;固定堰或截流井构筑物的排水口上设置有防倒灌装置。本发明结构简单，既能实现截流井的拦渣以及污水流量的精确控制，同时又能防止下游水倒灌。
权利要求书

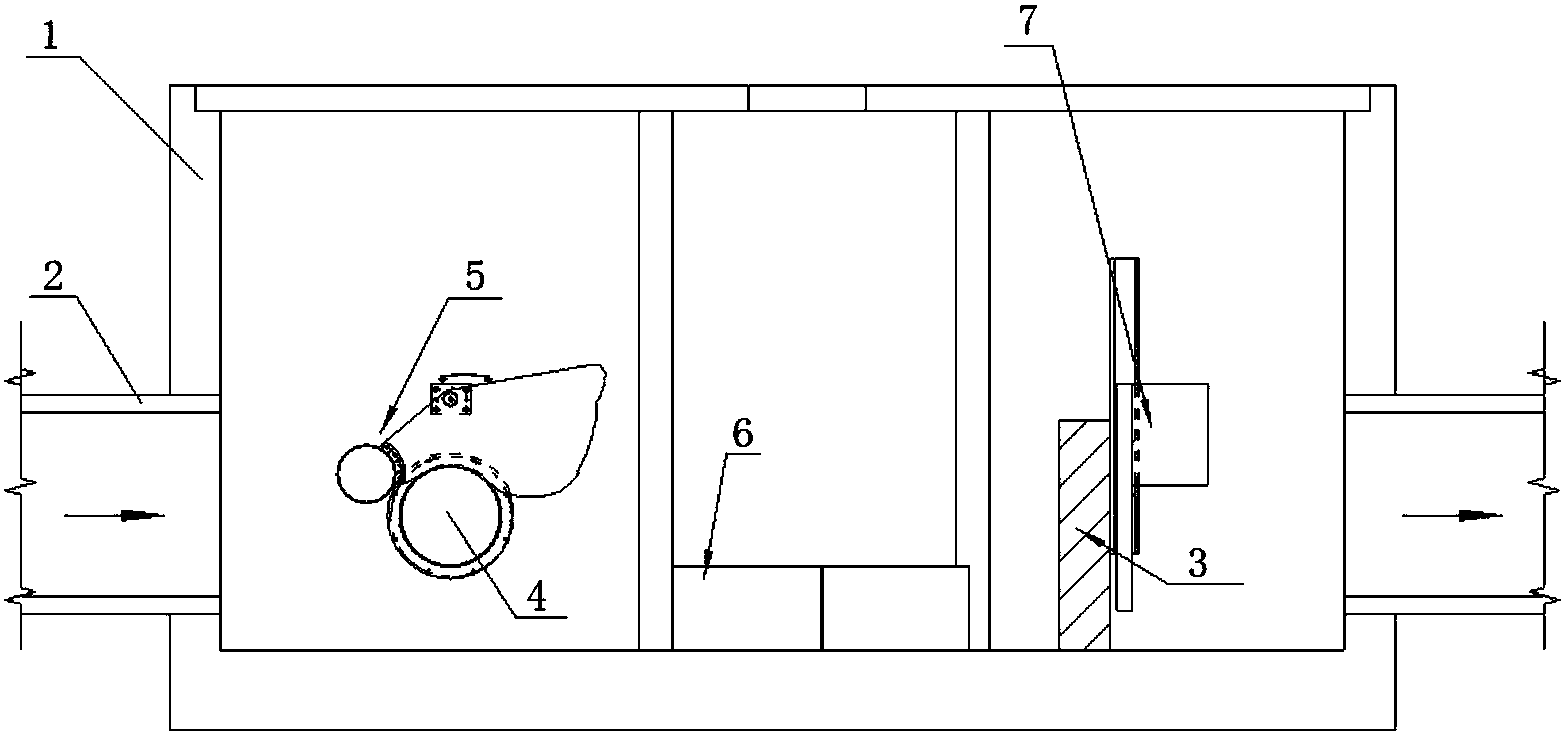

1.一种污水流量可控及拦渣防倒灌截流井，包括截流井构筑物(1);所述截流井构筑物(1)的排水口连接自然水体;所述截流井构筑物(1)内设置有固定堰(3);所述截流井构筑物(1)的进水口和所述固定堰(3)之间的截流井构筑物(1)侧壁上设置有污水截流口(4);其特征在于：所述污水截流口(4)处设置有可控制污水流量的截流装置;所述污水截流口(4)和所述固定堰(3)之间设置有拦渣装置;所述固定堰(3)或所述截流井构筑物(1)的排水口上设置有防倒灌装置。
2.根据权利要求1所述的一种污水流量可控及拦渣防倒灌截流井，其特征在于：所述防倒灌装置为固接于所述固定堰(3)上的水力浮动式止回阀门(7);所述水力浮动式止回阀门(7)包括设置于所述固定堰(3)侧壁上的导轨(71);所述导轨上滑动配合连接有门板(72);所述门板上连接有浮箱(73)。
3.根据权利要求1所述的一种污水流量可控及拦渣防倒灌截流井，其特征在于：所述防倒灌装置为固接于所述截流井构筑物(1)的排水口处外壁上的水力浮动式止回阀门(7);所述水力浮动式止回阀门(7)包括设置于固接在排水口处并将排水口罩住的外壁的边框;所述边框内侧与排水口连通;所述边框外侧为开口结构;所述边框上下分别设有顶板和底板;所述开口结构处设置有导轨(71);所述导轨(71)上滑动配合连接有可将开口结构密封的门板(72);所述门板(72)顶部外侧固定有浮箱(73)。
4.根据权利要求2或3所述的一种污水流量可控及拦渣防倒灌截流井，其特征在于：所述门板(72)的两侧固接有万向球轴承(74);所述门板(72)通过万向球轴承(74)滑动配合连接于所述导轨(71)内。
5.根据权利要求4所述的一种污水流量可控及拦渣防倒灌截流井，其特征在于：所述门板(72)的两侧开有门板槽;所述门板槽内设置有密封圈。
6.根据权利要求5所述的一种污水流量可控及拦渣防倒灌截流井，其特征在于：所述密封圈位于所述门板(72)和所述导轨(71)之间。
7.根据权利要求1所述的一种污水流量可控及拦渣防倒灌截流井，其特征在于：所述截流装置为浮球截流装置(5);所述浮球截流装置(5)包括设置在所述截流井构筑物(1)侧壁上的旋转板(51);所述旋转板(51)中部铰接在所述污水截流口(4)侧旁;所述旋转板(51)的一端设有浮球(52)，另一端为与污水截流口(4)配合的启闭板(53)。
8.根据权利要求7所述的一种污水流量可控及拦渣防倒灌截流井，其特征在于：所述旋转板(51)上方的所述截流井构筑物(1)侧壁上设有第一限位杆(55)和第二限位杆(56);当所述启闭板(53)完全开启时，所述启闭板(53)与所述第一限位杆(55)接触;当所述启闭板(53)完全将污水截流口(4)覆盖时，所述启闭板(53)与所述第二限位杆(56)接触。
9.根据权利要求1所述的一种污水流量可控及拦渣防倒灌截流井，其特征在于：所述拦渣装置为浮动挡板(6)或者水平格栅。
10.根据权利要求9所述的一种污水流量可控及拦渣防倒灌截流井，其特征在于：所述浮动挡板(6)或水平格栅垂直于所述截流井构筑物(1)的池底面且与所述截流井构筑物(1)的侧壁呈一倾角。
说明书
一种污水流量可控及拦渣防倒灌截流井
技术领域
本发明涉及一种截流井，属于给排水系统技术领域，尤其涉及一种污水流量可控及拦渣防倒灌截流井。
背景技术
在我国城市排水工程中的合流制管道系统中，截流井早就存在。但之前的截流井，无法实现拦渣功能，流向污水管的污水流量无法控制，同时当下游水位升高超过上游管顶标高时，会造成下游水的倒灌。因此，迫切需要一种既能实现拦渣以及污水流量的精确控制，又能防止下游水倒灌的新型截流井技术。
在中国发明专利说明书CN103850328B中公开了一种水力自控合流制管网截流井，其包括井体，井体左端设雨污合流进水管，井体右端设出水管，井体的流道上从左至右依次设初雨溢流堰，拦渣浮筒及多级可调溢流板，在雨污合流进水管与初雨溢流堰之间的井体侧壁底部设污水截流管，污水截流管上设浮筒截流止回阀，在初雨溢流堰与多级可调溢流板间的井体侧壁底部设有初雨截流管，其上设有截流止回阀。该发明通过在污水截流管入口装有浮筒截流止回阀以控制截流污水及初雨的流量，防止了污水及初雨倒流;用拦渣浮筒拦渣避免了堵塞现象，多级可调溢流板实现了排水水位高度可调;进而实现了初雨的有效分离，最大限度让初雨截流后送往污水处理厂。但是该发明结构复杂，同时不能有效地防止当下游水位升高超过上游管顶标高时，下游水的倒灌问题。
发明内容
针对上述现有技术存在的缺陷，本发明要解决的技术问题是提供一种污水流量可控及拦渣防倒灌截流井，其既能实现拦渣以及污水流量的控制，又能防止下游水倒灌的问题，提供流量精确控制以及拦渣防倒灌截流井系统。
为解决上述技术问题，本发明采用了这样一种污水流量可控及拦渣防倒灌截流井，其包括截流井构筑物;所述截流井构筑物的排水口连接自然水体;所述截流井构筑物内设置有固定堰;所述截流井构筑物的进水口和所述固定堰之间的截流井构筑物侧壁上设置有污水截流口;所述污水截流口处设置有可控制污水流量的截流装置;所述污水截流口和所述固定堰之间设置有拦渣装置;所述固定堰或所述截流井构筑物的排水口上设置有防倒灌装置。
在本发明的一种优选实施方案中，所述防倒灌装置为固接于所述固定堰上的水力浮动式止回阀门;所述水力浮动式止回阀门包括设置于所述固定堰侧壁上的导轨;所述导轨上滑动配合连接有门板;所述门板上连接有浮箱。
在本发明的一种优选实施方案中，所述防倒灌装置为固接于所述截流井构筑物的排水口处外壁上的水力浮动式止回阀门;所述水力浮动式止回阀门包括设置于固接在排水口处并将排水口罩住的外壁的边框;所述边框内侧与排水口连通;所述边框外侧为开口结构;所述边框上下分别设有顶板和底板;所述开口结构处设置有导轨;所述导轨上滑动配合连接有可将开口结构密封的门板;所述门板顶部外侧固定有浮箱。
在本发明的一种优选实施方案中，所述门板的两侧固接有万向球轴承;所述门板通过万向球轴承滑动配合连接于所述导轨内。
在本发明的一种优选实施方案中，所述门板的两侧开有门板槽;所述门板槽内设置有密封圈。
在本发明的一种优选实施方案中，所述密封圈位于所述门板和所述导轨之间。
在本发明的一种优选实施方案中，所述截流装置为浮球截流装置;所述浮球截流装置包括设置在所述截流井构筑物侧壁上的旋转板;所述旋转板中部铰接在所述污水截流口侧旁;所述旋转板的一端设有浮球，另一端为与污水截流口配合的启闭板。
在本发明的一种优选实施方案中，所述旋转板上方的所述截流井构筑物侧壁上设有第一限位杆和第二限位杆;当所述启闭板完全开启时，所述启闭板与所述第一限位杆接触;当所述启闭板完全将污水截流口覆盖时，所述启闭板与所述第二限位杆接触。
在本发明的一种优选实施方案中，所述固定堰顶部的高度高于所述启闭板完全将污水截流口覆盖时所述浮球底部的高度。
在本发明的一种优选实施方案中，所述拦渣装置为浮动挡板或者水平格栅。
在本发明的一种优选实施方案中，所述浮动挡板或水平格栅垂直于所述截流井构筑物的池底面且与所述截流井构筑物的侧壁呈一倾角。
本发明的有益效果是：本发明结构简单，既能实现截流井的拦渣以及污水流量的精确控制，同时又能防止下游水倒灌。同时，本发明还具有以下优点：1.能实现初期雨水与中后期雨水的分流，能大大减污水处理量。2.能有效控制污水管道流量。3.能防止下游水倒灌。4.防止上游漂浮物进入下游管道。5.拦渣浮动挡板倾斜设置，从进水管进入的浮渣、漂浮物很容易随着水流进入截污管。
