申请日2016.05.03
公开(公告)日2016.11.23
IPC分类号B01D36/04
摘要
本实用新型属于废水处理技术领域，特别涉及一种多功能石材加工废水处理装置。该多功能石材加工废水处理装置，包括若干一体连通的沉淀池，其特征是：所述沉淀池侧壁顶部分别设有进水口，进水口通过进水支管与进水总管相连接，沉淀池底部分别设有倒三棱锥集泥斗，每相邻两沉淀池之间通过连通管连通，沉淀池上方设有喷射口，喷射口通过喷射支管与喷射总管相连接，喷射总管末端连接有软带。本实用新型的有益效果是：可保证废水处理装置能时刻不停的工作，避免因检修清理而耽误生产，操作方便、效率高、废水净化效果好、成本低，为废水处理带来了极大地便利。
权利要求书

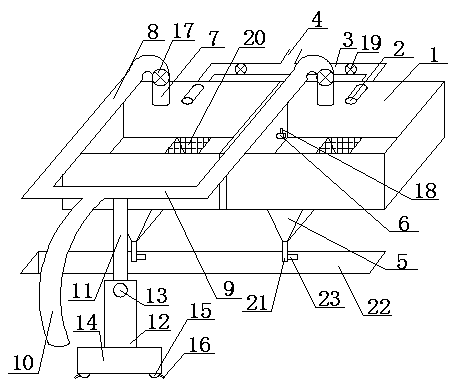

1.一种多功能石材加工废水处理装置，包括若干一体连通的沉淀池(1)，其特征是：所述沉淀池(1)侧壁顶部分别设有进水口(2)，进水口(2)通过进水支管(3)与进水总管(4)相连接，沉淀池(1)底部分别设有倒三棱锥集泥斗(5)，每相邻两沉淀池(1)之间通过连通管(6)连通，沉淀池(1)上方设有喷射口(7)，喷射口(7)通过喷射支管(8)与喷射总管(9)相连接，喷射总管(9)末端连接有软带(10)。
2.根据权利要求1所述的一种多功能石材加工废水处理装置，其特征是：所述喷射总管(9)安装于支撑杆(11)上，支撑杆(11)插入支撑管(12)内用锁紧螺栓(13)固定。
3.根据权利要求2所述的一种多功能石材加工废水处理装置，其特征是：所述支撑管(12)底部安装有底座(14)，底座(14)底部四周安装有万向轮(15)，万向轮(15)设有锁紧开关(16)。
4.根据权利要求1所述的一种多功能石材加工废水处理装置，其特征是：所述喷射支管(8)上设有第一流量调节阀(17)。
5.根据权利要求1所述的一种多功能石材加工废水处理装置，其特征是：所述连通管(6)上设有第一开关阀(18)。
6.根据权利要求1所述的一种多功能石材加工废水处理装置，其特征是：所述进水支管(3)上设有第二流量调节阀(19)。
7.根据权利要求1所述的一种多功能石材加工废水处理装置，其特征是：所述倒三棱锥集泥斗(5)顶部设有过滤网(20)，倒三棱锥集泥斗(5)中心连接设有排污管(21)，排污管(21)下方设有排污池(22)，排污管(21)上分别设有第二开关阀(23)。
说明书
一种多功能石材加工废水处理装置
(一)技术领域
本实用新型属于废水处理技术领域，特别涉及一种多功能石材加工废水处理装置。
(二)背景技术
目前，涉及工业废水的处理与回收的报道和应用已有很多。在石材切削加工过程中，会产生大量的废水，由于技术落后、环保意识不强、废水处理价格高、运行成本高等原因，因此，造成很多石材加工企业的加工废水大量无序排放，造成了严重的环保问题。有的企业在加工石材过程中使用了废水处理装置，但是存在着较多的不足：只是单纯靠悬浮物自身重力下降，效果不好，且效率极低;沉淀池比较单一，在需要清理维修时，只能暂停生产线，极大地影响了生产;在冲洗沉淀池时，需要启用多个冲洗设备，成本较高。
(三)发明内容
本实用新型为了弥补现有技术的不足，提供了一种效率高、废水净化效果好、成本低的多功能石材加工废水处理装置。
本实用新型是通过如下技术方案实现的：
一种多功能石材加工废水处理装置，包括若干一体连通的沉淀池，其特征是：所述沉淀池侧壁顶部分别设有进水口，进水口通过进水支管与进水总管相连接，沉淀池底部分别设有倒三棱锥集泥斗，每相邻两沉淀池之间通过连通管连通，沉淀池上方设有喷射口，喷射口通过喷射支管与喷射总管相连接，喷射总管末端连接有软带。
所述喷射总管安装于支撑杆上，支撑杆插入支撑管内用锁紧螺栓固定。
所述支撑管底部安装有底座，底座底部四周安装有万向轮，万向轮设有锁紧开关。
所述喷射支管上设有第一流量调节阀。
所述连通管上设有第一开关阀。
所述进水支管上设有第二流量调节阀。
所述倒三棱锥集泥斗顶部设有过滤网，倒三棱锥集泥斗中心连接设有排污管，排污管下方设有排污池，排污管上分别设有第二开关阀。
本实用新型的有益效果是：可保证废水处理装置能时刻不停的工作，避免因检修清理而耽误生产，操作方便、效率高、废水净化效果好、成本低，为废水处理带来了极大地便利。
