申请日2016.05.26
公开(公告)日2016.10.12
IPC分类号C02F1/04; B01D47/06; F23J15/04
摘要
本实用新型提供一种洗涤塔式废水处理设备，包括洗涤塔、循环水箱、墙体、污水处理箱、发热管、垃圾焚烧炉、垃圾入口管道和通烟管道，垃圾入口管道设置在垃圾焚烧炉上部，垃圾焚烧炉底部设置垃圾焚烧炉出灰口和发热管;垃圾入口管道中部通过通烟管道连接洗涤塔，洗涤塔下部设置循环水箱，循环水箱通过管道在下部连接污水处理箱;发热管通过水管连接污水处理箱。本实用新型废水成雾气蒸发，达到无害化排放的效果。
摘要附图
权利要求书
1.一种洗涤塔式废水处理设备，其特征在于：包括洗涤塔、循环水箱、墙体、污水处理箱、发热管、垃圾焚烧炉、垃圾入口管道和通烟管道，垃圾入口管道设置在垃圾焚烧炉上部，垃圾焚烧炉底部设置垃圾焚烧炉出灰口和发热管;垃圾入口管道中部通过通烟管道连接洗涤塔，洗涤塔下部设置循环水箱，循环水箱通过管道在下部连接污水处理箱;发热管通过水管连接污水处理箱。
2.根据权利要求1所述的洗涤塔式废水处理设备，其特征在于：所述洗涤塔底部设置水泵。
3.根据权利要求1所述的洗涤塔式废水处理设备，其特征在于：所述污水处理箱设置在墙体内。
说明书
一种洗涤塔式废水处理设备
技术领域
本实用新型涉及一种废水处理设备，具体涉及一种洗涤塔式废水处理设备。
背景技术
现有技术中的废水处理装置，部分焚烧炉产生的烟雾通过简易的水过滤，废水含重金属及多种有害物质，随意排放会严重造成地下水的污染。
废水不能成雾气蒸发，不能达到无害化排放的效果。
实用新型内容
为了解决上述问题，本实用新型提供一种自燃式垃圾焚烧炉。本实用新型废水处理系统是在炉体内安装发热管，由底部进入废水，通过焚烧炉体的热能就行加温处理，让废水蒸发。
本实用新型采用如下技术方案：
一种洗涤塔式废水处理设备，包括洗涤塔、循环水箱、墙体、污水处理箱、发热管、垃圾焚烧炉、垃圾入口管道和通烟管道，垃圾入口管道设置在垃圾焚烧炉上部，垃圾焚烧炉底部设置垃圾焚烧炉出灰口和发热管;垃圾入口管道中部通过通烟管道连接洗涤塔，洗涤塔下部设置循环水箱，循环水箱通过管道在下部连接污水处理箱;发热管通过水管连接污水处理箱。所述洗涤塔底部设置水泵。所述污水处理箱设置在墙体内。

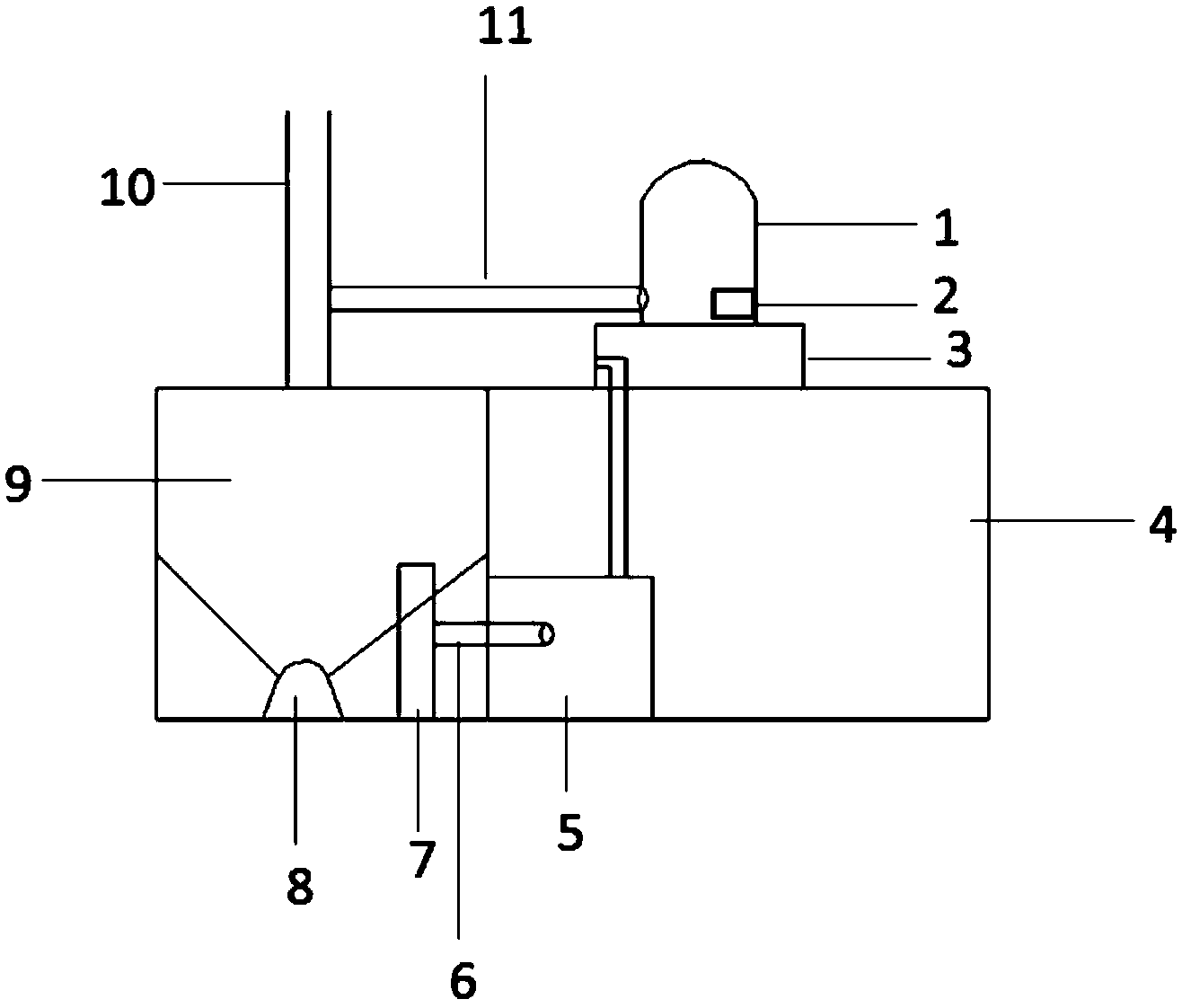

本实用新型的工作原理：烟雾通过通烟管道11进入洗涤塔1，水泵2从下至上喷雾洗涤，与烟雾接触过的水流向循环水箱3，定期将向循环水箱3的水放入污水处理箱5，通过发热管7进行加热，废水成雾气蒸发，达到无害化排放的。
本实用新型的有益技术效果：废水成雾气蒸发，达到无害化排放的效果。
