申请日2016.05.03
公开(公告)日2016.08.31
IPC分类号F16K11/07; F16K3/314; F16K31/06; F16K37/00; E03C1/122; E03C1/264
摘要
本实用新型涉及污水处理技术领域，特别涉及一种家用污水分类排放控制阀，包括排水控制器、进水控制器和控制盒，排水控制器的外壁上设置有进水口、第一排水口和第二排水口，进水控制器与进水口可拆卸连接，进水控制器内靠近进水口位置处安装有用于检测生活用水污染指标的监测器，该监测器与控制盒电性连接，控制盒内置有比较器。本实用新型的通过进水控制器对生活用水进行初步过滤和污染指标检测，并将检测结果传送至控制盒，由控制盒控制排水控制器动作，将污染物指数超标的生活用水通过专门的排水口排放到指定管网，实现生活用水的智能化排放。
权利要求书

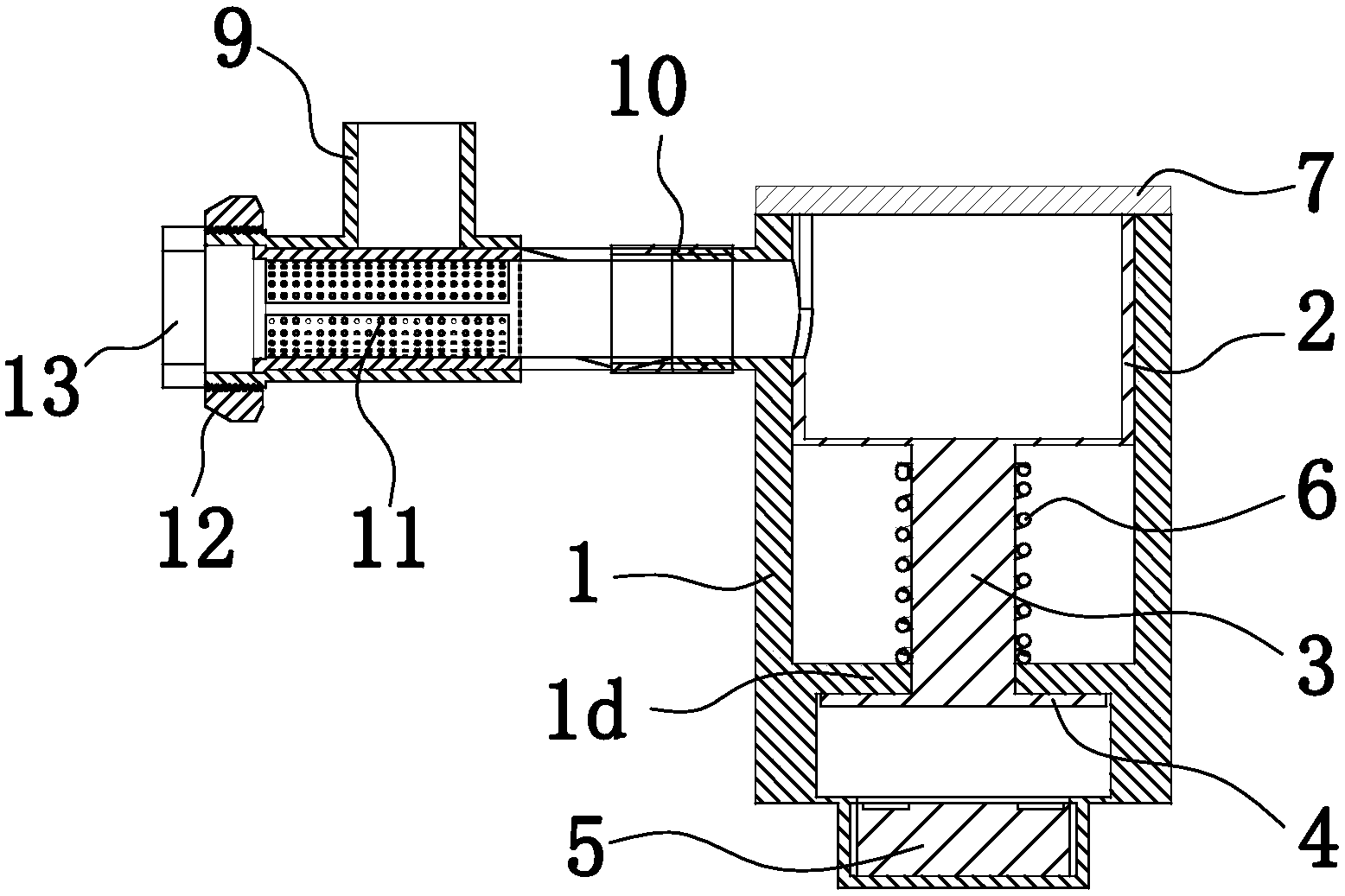

1.一种家用污水分类排放控制阀，其特征在于：包括排水控制器、进水控制器和控制盒，排水控制器的外壁上设置有进水口(1a)、第一排水口(1b)和第二排水口(1c)，进水控制器与进水口(1a)可拆卸连接，进水控制器内靠近进水口(1a)位置处安装有用于检测生活用水污染指标的监测器(10)，该监测器(10)与控制盒电性连接，控制盒内置有比较器;排水控制器包括有阀体(1)、阀芯(2)、阀芯弹簧(6)和电磁铁(5)，电磁铁(5)与控制盒电性连接;阀体(1)为圆柱形阀体(1)，进水口(1a)、第一排水口(1b)和第二排水口(1c)设置在阀体(1)外壁上，第一排水口(1b)和第二排水口(1c)沿排水控制器的轴线方向自上而下依次排列，进水口(1a)的进水水位高度高于第一排水口(1b)的排水水位高度。
2.根据权利要求1所述的一种家用污水分类排放控制阀，其特征在于：所述阀体(1)内设有上阀腔、中阀腔和下阀腔，上阀腔与中阀腔之间设有隔板(1d)，阀芯(2)为与上阀腔内壁滑动配合的碗状薄壁结构，阀芯(2)设有盛水腔，阀芯(2)的侧壁上开设有U型通槽(2b)和圆形通孔(2a)，阀芯(2)的底部设有一体成型的连杆(3)，在隔板(1d)的中心位置设有与该连杆(3)配合的通孔，连杆(3)穿过该通孔延伸至中阀腔内，阀芯弹簧(6)套设在连杆(3)上并夹设于阀芯(2)和隔板(1d)之间，连杆(3)的下端通过螺栓可拆卸地安装有金属板(4)，电磁铁(5)安装在下阀腔内。
3.根据权利要求2所述的一种家用污水分类排放控制阀，其特征在于：所述阀体(1)的顶部还可拆卸地安装有阀盖(7)。
4.根据权利要求1所述的一种家用污水分类排放控制阀，其特征在于：所述进水控制器设有圆管状的壳体(8)，该壳体(8)上设有与其垂直的进水接头(9)，监测器(10)安装在圆管状的壳体(8)的端部，进水控制器通过监测器(10)与排水控制器的进水口(1a)连接。
5.根据权利要求4所述的一种家用污水分类排放控制阀，其特征在于：所述进水控制器内还安装有可拆卸的过滤网(11)，过滤网(11)安装在壳体(8)内位于进水接头(9)的正下方，在壳体(8)上远离监测器(10)的一端敞开设置，在该敞开端螺纹连接有堵头(12)。
6.根据权利要求5所述的一种家用污水分类排放控制阀，其特征在于：所述堵头(12)上设有观察窗(13)，该观察窗(13)由透明玻璃板构成。
说明书
一种家用污水分类排放控制阀
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种家用污水分类排放控制阀。
背景技术
随着生活水平的提高，日常生活污水不仅仅有洗菜水、淘米水、洗衣污水等常见的生活污水，为了清洗一些比较特殊的污渍还会用到特殊的清洁剂，会产生大量含有有毒有害物质的污水，如果这部分有毒有害的污水随着正常生活用水一起排放会造成水资源的污染。随着社会的不断进步，对生活污水的分类收集和处理已经得到了广泛的认同，在城市污水管网设计中已经开始出现专门为排放有毒有害或者不易降解的生活污水的专用管道，避免有毒有害的生活污水不经处理随着正常生活用水进入到管网中甚至直接进入到底下水，对水资源造成严重的污染。
然而，对普通生活用水和有毒有害生活用水的分类处理相对专业，普通家庭往往不具备自行分类和处理的能力，因此需要一种供普通家庭使用，自动识别普通生活用水和有毒有害生活用水的装置，对普通家庭中日常生活中产生的生活用水根据其污染指标进行自动识别并通过识别结果自动选择排水出口，通过不同的排水出口将不同污染指标的污水排放到指定管网内，实现生活用水的智能化排放。
实用新型内容
本实用新型的目的在于针对现有技术的不足，一种家用污水分类排放控制阀，该控制阀设有进水控制器和排水控制器，通过进水控制器对生活用水进行初步过滤和污染指标检测，并将检测结果传送至控制盒，由控制盒控制排水控制器动作，将污染物指数超标的生活用水通过专门的排水口排放到指定管网，实现生活用水的智能化排放。
为解决上述问题，本实用新型提供以下技术方案：
一种家用污水分类排放控制阀，包括排水控制器、进水控制器和控制盒，排水控制器的外壁上设置有进水口、第一排水口和第二排水口，进水控制器与进水口可拆卸连接，进水控制器内靠近进水口位置处安装有用于检测生活用水污染指标的监测器，该监测器与控制盒电性连接，控制盒内置有比较器;排水控制器包括有阀体、阀芯、阀芯弹簧和电磁铁，电磁铁与控制盒电性连接;阀体为圆柱形阀体，进水口、第一排水口和第二排水口设置在阀体外壁上，第一排水口和第二排水口沿排水控制器的轴线方向自上而下依次排列，进水口的进水水位高度高于第一排水口的排水水位高度。
进一步地，所述阀体内设有上阀腔、中阀腔和下阀腔，上阀腔与中阀腔之间设有隔板，阀芯为与上阀腔内壁滑动配合的碗状薄壁结构，阀芯设有盛水腔，阀芯的侧壁上开设有U型通槽和圆形通孔，阀芯的底部设有一体成型的连杆，在隔板的中心位置设有与该连杆配合的通孔，连杆穿过该通孔延伸至中阀腔内，阀芯弹簧套设在连杆上并夹设于阀芯和隔板之间，连杆的下端通过螺栓可拆卸地安装有金属板，电磁铁安装在下阀腔内。
进一步地，所述阀体的顶部还可拆卸地安装有阀盖。
进一步地，所述进水控制器设有圆管状的壳体，该壳体上设有与其垂直的进水接头，监测器安装在圆管状的壳体的端部，进水控制器通过监测器与排水控制器的进水口连接。
进一步地，所述进水控制器内还安装有可拆卸的过滤网，过滤网安装在壳体内位于进水接头的正下方，在壳体上远离监测器的一端敞开设置，在该敞开端螺纹连接有堵头。
进一步地，所述堵头上设有观察窗，该观察窗由透明玻璃板构成。
有益效果：本实用新型的一种家用污水分类排放控制阀，通过进水控制器对生活用水进行初步过滤和污染指标检测，并将检测结果传送至控制盒，由控制盒控制排水控制器动作，将污染物指数超标的生活用水通过专门的排水口排放到指定管网，实现生活用水的智能化排放。
