申请日2016.05.03
公开(公告)日2016.09.14
IPC分类号C02F1/00
摘要
本实用新型公开了专用于小型污水处理一体机的加药装置，其特征在于包括进药盘，进药盘与第一电磁阀连接，第一电磁阀与合流盘上的合流盘进药口连接，合流盘出口通过三通与第二电磁阀连接，第二电磁阀连接加药罐进药口;反冲洗水的进口布置在合流盘进水口处，合流盘出口通过三通连接第三电磁阀，第三电磁阀连接加药罐进水口;超声波液位传感器安置在加药罐顶部的测量口处，压缩气体的入口布置在加药罐的进气口处;真空泵与加药罐的连接口布置在加药罐的吸气口处;出药口布置在加药罐的底部;合流盘上有若干个合流盘进药口和一个合流盘进水口;本实用新型以较低的成本实现了在污水处理一体机中定量加药的功能。
权利要求书

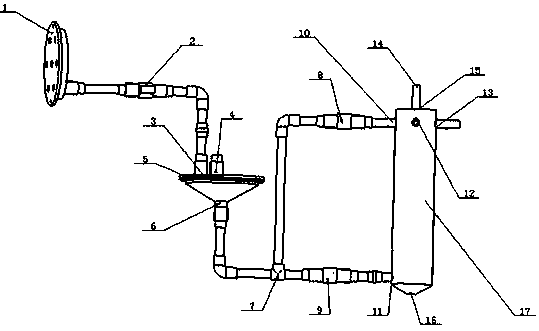

1.专用于小型污水处理一体机的加药装置，其特征在于包括进药盘(1)，进药盘(1)与第一电磁阀(2)连接，第一电磁阀(2)与合流盘(5)上的合流盘进药口(3)连接，合流盘出口(6)通过三通(7)与第二电磁阀(9)连接，第二电磁阀(9)连接加药罐进药口(11);反冲洗水的进口布置在合流盘进水口(4)处，合流盘出口(6)通过三通(7)连接第三电磁阀(8)，第三电磁阀(8)连接加药罐进水口(10);超声波液位传感器(14)安置在加药罐(17)顶部的测量口(15)处，压缩气体的入口布置在加药罐(17)的进气口(12)处;真空泵与加药罐(17)的连接口布置在加药罐的吸气口(13)处;出药口(16)布置在加药罐(17)的底部。
2.根据权利要求1所述的专用于小型污水处理一体机的加药装置，其特征在于，合流盘(5)上有若干个合流盘进药口(3)和一个合流盘进水口(4)。
说明书
专用于小型污水处理一体机的加药装置
技术领域
本实用新型涉及污水处理装置技术领域，是专用于小型污水处理一体机的加药装置。
背景技术
在污水处理的过程中，常常需要定量添加一些化学药物来对污水进行处理，加药计量泵就是在传统的加药系统设计中不可或缺的一部分，但是在一些小型的污水处理一体机中，由于存在着加药量少，加药种类多的问题，如果采用加药计量泵的方式对液体药物进行计量加药，将会大大提高污水处理一体机的成本，因此，需要开发一种专用于小型污水处理一体机的加药装置，从而降低生产的成本。
发明内容
本实用新型可以通过以下技术方案来实现：
专用于小型污水处理一体机的加药装置，其特征在于包括进药盘，进药盘与第一电磁阀连接，第一电磁阀与合流盘上的合流盘进药口连接，合流盘出口通过三通与第二电磁阀连接，第二电磁阀连接加药罐进药口;反冲洗水的进口布置在合流盘进水口处，合流盘出口通过三通连接第三电磁阀，第三电磁阀连接加药罐进水口;超声波液位传感器安置在加药罐顶部的测量口处，压缩气体的入口布置在加药罐的进气口处;真空泵与加药罐的连接口布置在加药罐的吸气口处;出药口布置在加药罐的底部。
合流盘上有若干个合流盘进药口和一个合流盘进水口。
