申请日2016.04.19
公开(公告)日2016.10.05
IPC分类号C02F9/04; A61L9/14
摘要
本实用新型涉及一种除臭喷淋废水处理综合系统，它包括混合罐和缓冲罐，在所述缓冲罐一旁设有喷淋室，在所述喷淋室内上部设有雾化喷头，在所述喷淋室内壁设有传感器，所述喷淋室下部与混凝室相连，在所述混凝室旁设有pH调节室，在所述pH调节室旁设有过滤装置，所述过滤装置包括初滤室，在所述初滤室旁设有集泥室，在所述初滤室上部设有澄清室，所述澄清室通过管道与精滤室相连，在所述初滤室内设有上斜板过滤层和下斜板过滤层，在所述上斜板过滤层和下斜板过滤层之间设有缓冲室。本实用新型集成度高，使用成本低，将喷洒除臭和污水处理一体化，维护方便，运行平稳可靠。
权利要求书

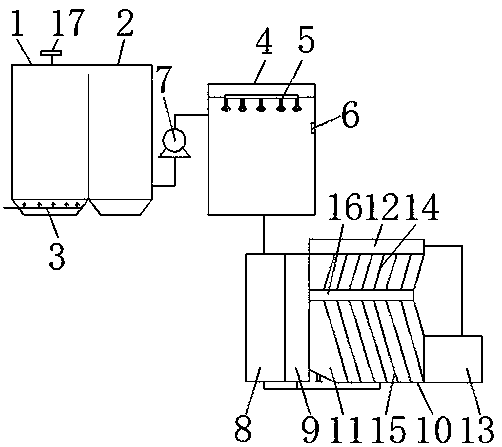

1.除臭喷淋废水处理综合系统，其特征在于：它包括混合罐(1)和缓冲罐(2)，所述混合罐(1)和缓冲罐(2)上部连通设置，在所述混合罐(1)下部设有氮气出气管(3)，在所述缓冲罐(2)一旁设有喷淋室(4)，在所述喷淋室(4)内上部设有雾化喷头(5)，在所述喷淋室(4)内壁设有传感器(6)，在所述喷淋室(4)与缓冲罐(2)之间的管道上设有高压泵(7)，所述喷淋室(4)下部与混凝室(8)相连，在所述混凝室(8)旁设有pH调节室(9)，在所述pH调节室(9)旁设有过滤装置，所述过滤装置包括初滤室(10)，在所述初滤室(10)旁设有集泥室(11)，在所述初滤室(10)上部设有澄清室(12)，所述澄清室(12)通过管道与精滤室(13)相连，在所述初滤室(10)内设有上斜板过滤层(14)和下斜板过滤层(15)，在所述上斜板过滤层(14)和下斜板过滤层(15)之间设有缓冲室(16)。
2.根据权利要求1所述的除臭喷淋废水处理综合系统，其特征在于：在所述混合罐(1)上部设有自动配料器(17)。
3.根据权利要求1所述的除臭喷淋废水处理综合系统，其特征在于：所述混合罐(1)和缓冲罐(2)为一体式结构。
4.根据权利要求1所述的除臭喷淋废水处理综合系统，其特征在于：所述混凝室(8)、pH调节室(9)和过滤装置组成一体式结构。
5.根据权利要求1所述的除臭喷淋废水处理综合系统，其特征在于：所述上斜板过滤层(14)和下斜板过滤层(15)都为生物滤料过滤层。
说明书
除臭喷淋废水处理综合系统
技术领域
本实用新型涉及一种喷淋水处理系统，具体涉及一种除臭喷淋水处理综合系统。
背景技术
现有的垃圾除臭喷淋系统存在使用成本高，操作繁琐，除臭效果差，运行不稳定等问题，并且喷淋后的废水直接排放会产生二次污染。部分垃圾除臭喷淋系统后续会加设污水处理系统，但该污水处理系统极易发生故障，维护清理非常麻烦，维修成本高，效率低。
发明内容
发明目的：本实用新型的目的是为了克服现有技术中的不足，提供一种集成度高，使用成本低，将喷洒除臭和污水处理一体化，维护方便，运行平稳可靠的除臭喷淋废水处理综合系统。
技术方案：为了解决上述技术问题，本实用新型所述的除臭喷淋废水处理综合系统，它包括混合罐和缓冲罐，所述混合罐和缓冲罐上部连通设置，在所述混合罐下部设有氮气出气管，在所述缓冲罐一旁设有喷淋室，在所述喷淋室内上部设有雾化喷头，在所述喷淋室内壁设有传感器，在所述喷淋室与缓冲罐之间的管道上设有高压泵，所述喷淋室下部与混凝室相连，在所述混凝室旁设有pH调节室，在所述pH调节室旁设有过滤装置，所述过滤装置包括初滤室，在所述初滤室旁设有集泥室，在所述初滤室上部设有澄清室，所述澄清室通过管道与精滤室相连，在所述初滤室内设有上斜板过滤层和下斜板过滤层，在所述上斜板过滤层和下斜板过滤层之间设有缓冲室。
在所述混合罐上部设有自动配料器。
所述混合罐和缓冲罐为一体式结构。
所述混凝室、pH调节室和过滤装置组成一体式结构。
所述上斜板过滤层和下斜板过滤层都为生物滤料过滤层。
有益效果：本实用新型与现有技术相比，其显著优点是：本实用新型将除臭喷淋和污水处理有效结合，大大节约了处理成本，集成度高，占地面积小，便于管理，采用缓冲罐，解决了以前高压泵过分抽料现象，保证充足量的混合制剂，同时也不会影响混合罐内物料的充分混合，在混合罐下部设置氮气出气管，保证物料混合更加均匀，在喷洒室内设置传感器，可以时刻了解处理状况，及时增减喷洒剂量，从而达到最优处理效果，通过混凝室、pH调节室和过滤装置的处理，整体污水处理效果好，不会发生堵塞现象，整体运行平稳可靠，可以长时间持续工作，本系统故障少，维修清理方便。
