申请日2016.04.19
公开(公告)日2016.10.05
IPC分类号C02F11/00
摘要
本实用新型涉及一种污泥排放烘干装置，它包括装置本体，在所述装置本体下部设置pH调节室，在所述pH调节室上部设置下斜板生物滤料过滤层，在所述下斜板生物滤料过滤层上部设置上斜板生物滤料过滤层，在所述下斜板生物滤料过滤层和上斜板生物滤料过滤层之间设有缓冲室，在所述pH调节室两旁设置污泥室，分别为左污泥室和右污泥室，在所述装置本体旁设置污泥烘干装置。本实用新型污泥过滤效果好，排污烘干效率高，维护方便。
权利要求书

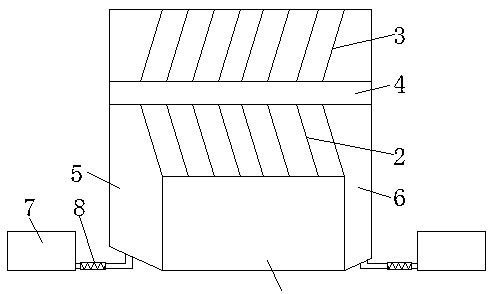

1.污泥排放烘干装置，其特征在于：它包括装置本体，在所述装置本体下部设置pH调节室(1)，在所述pH调节室(1)上部设置下斜板生物滤料过滤层(2)，在所述下斜板生物滤料过滤层(2)上部设置上斜板生物滤料过滤层(3)，在所述下斜板生物滤料过滤层(2)和上斜板生物滤料过滤层(3)之间设有缓冲室(4)，在所述pH调节室(1)两旁设置污泥室，分别为左污泥室(5)和右污泥室(6)，在所述装置本体旁设置污泥烘干装置(7)。
2.根据权利要求1所述的污泥排放烘干装置，其特征在于：所述pH调节室(1)、下斜板生物滤料过滤层(2)、缓冲室(4)、下斜板生物滤料过滤层(3)和污泥室组成一体式装置本体。
3.根据权利要求1所述的污泥排放烘干装置，其特征在于：所述污泥烘干装置(7)设有两台，分别连接左污泥室(5)和右污泥室(6)。
4.根据权利要求1所述的污泥排放烘干装置，其特征在于：在所述装置本体与污泥烘干装置(7)之间设置污泥螺杆泵(8)。
说明书
污泥排放烘干装置
技术领域
本实用新型涉及一种排污烘干装置，具体涉及一种排污烘干装置。
背景技术
现有的排污装置采用直接排污，长期使用造成堵塞，并且没有烘干装置，不能将污泥处理一步到位，设备的维护清理非常麻烦，维修成本高，效率低。
发明内容
发明目的：本实用新型的目的是为了克服现有技术中的不足，提供一种污泥过滤效果好，排污烘干效率高，维护方便的污泥排放烘干装置。
技术方案：为了解决上述技术问题，本实用新型所述的污泥排放烘干装置，它包括装置本体，在所述装置本体下部设置pH调节室，在所述pH调节室上部设置下斜板生物滤料过滤层，在所述下斜板生物滤料过滤层上部设置上斜板生物滤料过滤层，在所述下斜板生物滤料过滤层和上斜板生物滤料过滤层之间设有缓冲室，在所述pH调节室两旁设置污泥室，分别为左污泥室和右污泥室，在所述装置本体旁设置污泥烘干装置。
所述pH调节室、下斜板生物滤料过滤层、缓冲室、下斜板生物滤料过滤层和污泥室组成一体式装置本体。
所述污泥烘干装置设有两台，分别连接左污泥室和右污泥室。
在所述装置本体与污泥烘干装置之间设置污泥螺杆泵。
有益效果：本实用新型与现有技术相比，其显著优点是：本实用新型将pH调节室、下斜板生物滤料过滤层、缓冲室、下斜板生物滤料过滤层和污泥室组成一体式装置本体，集成度高，占地面积小，设备投资运行成本低，便于管理，底部设置pH调节室，有效提高上部生物滤料过滤层的过滤效果，在pH调节室两旁分别设置左污泥室和右污泥室，大大增加污泥落泥空间，同时在污泥室与烘干机之间设置污泥螺杆泵，排污烘干效率高，将污泥处理一步到位。
