申请日2016.04.19
公开(公告)日2016.10.05
IPC分类号C02F9/14
摘要
本实用新型涉及一种污水处理一体机，它包括加药反应装置，在所述加药反应装置上部设有加药自动配比器，在所述加药反应装置旁设有pH调节室，在所述pH调节室旁设有过滤装置，所述过滤装置包括初滤室，在所述初滤室旁设有集泥室，在所述初滤室上部设有澄清室，所述澄清室通过管道与精滤室相连，在所述初滤室内设有上斜板过滤层和下斜板过滤层。本实用新型集成度高，使用成本低，运行平稳可靠。
权利要求书

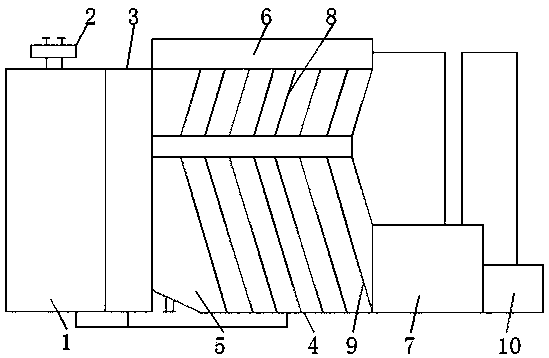

1.污水处理一体机，其特征在于：它包括加药反应装置(1)，在所述加药反应装置(1)上部设有加药自动配比器(2)，在所述加药反应装置(1)旁设有pH调节室(3)，在所述pH调节室(3)旁设有过滤装置，所述过滤装置包括初滤室(4)，在所述初滤室(4)旁设有集泥室(5)，在所述初滤室(4)上部设有澄清室(6)，所述澄清室(6)通过管道与精滤室(7)相连，在所述初滤室(4)内设有上斜板过滤层(8)和下斜板过滤层(9)。
2.根据权利要求1所述的污水处理一体机，其特征在于：所述加药反应装置(1)、pH调节室(3)和过滤装置组成一体式结构。
3.根据权利要求1所述的污水处理一体机，其特征在于：在所述精滤室(7)旁设有虹吸装置(10)。
4.根据权利要求1所述的污水处理一体机，其特征在于：所述上斜板过滤层(8)和下斜板过滤层(9)都为生物滤料过滤层。
说明书
污水处理一体机
技术领域
本实用新型涉及一种污水处理设备，具体涉及一种污水处理一体机。
背景技术
现有的污水处理设备普遍存在占地面积大，设备投资成本高，操作繁琐，污水处理效果一般，整体持续时间短，运行不平稳，极易发生故障，维护清理非常麻烦，维修成本高，效率低。
发明内容
发明目的：本实用新型的目的是为了克服现有技术中的不足，提供一种集成度高，使用成本低，运行平稳可靠的污水处理一体机。
技术方案：为了解决上述技术问题，本实用新型所述的污水处理一体机，它包括加药反应装置，在所述加药反应装置上部设有加药自动配比器，在所述加药反应装置旁设有pH调节室，在所述pH调节室旁设有过滤装置，所述过滤装置包括初滤室，在所述初滤室旁设有集泥室，在所述初滤室上部设有澄清室，所述澄清室通过管道与精滤室相连，在所述初滤室内设有上斜板过滤层和下斜板过滤层。
所述加药反应装置、pH调节室和过滤装置组成一体式结构。
在所述精滤室旁设有虹吸装置。
所述上斜板过滤层和下斜板过滤层都为生物滤料过滤层。
有益效果：本实用新型与现有技术相比，其显著优点是：本实用新型将加药反应装置、pH调节室和过滤装置组成一体式结构，集成度高，占地面积小，设备投资运行成本低，便于管理，采用药自动配比器，可以实现精确配料，采用pH调节室，有效提高过滤装置的过滤效果，通过加药反应装置、pH调节室和过滤装置的处理，整体污水处理效果好，不会发生堵塞现象，整体运行平稳可靠，可以长时间持续工作，设置虹吸装置，进一步确保装置正常运行，本装置故障少，维修清理方便。
