申请日2016.04.19
公开(公告)日2016.10.12
IPC分类号C02F9/14; C02F3/28; C02F1/28; C02F1/00
摘要
本实用新型提供了一种具有沼气池的污水处理装置，包括第一沼气池和第二沼气池，污水池的一端设有进水口，污水池的另一端设有出水管，污水池的内壁上设有除渣装置，除渣装置由电动机、机械杆和除渣板组成，除渣装置设有两个，污水池内设有第一过滤网、第二过滤网和第三过滤网，污水池的一侧设有第一沼气池和第二沼气池，第一沼气池和第二沼气池均与连接管连接，连接管伸入到污水池内，连接管和杂质入口连接，通过在污水池的一侧设有沼气池，通过除渣装置将污水池内的杂质送入到沼气池进行发酵，产生的沼气可供工作人员日常使用，不仅提高了资源的利用率，而且不需要将杂质捞出来，省时省力，提高污水处理的工作效率。
权利要求书

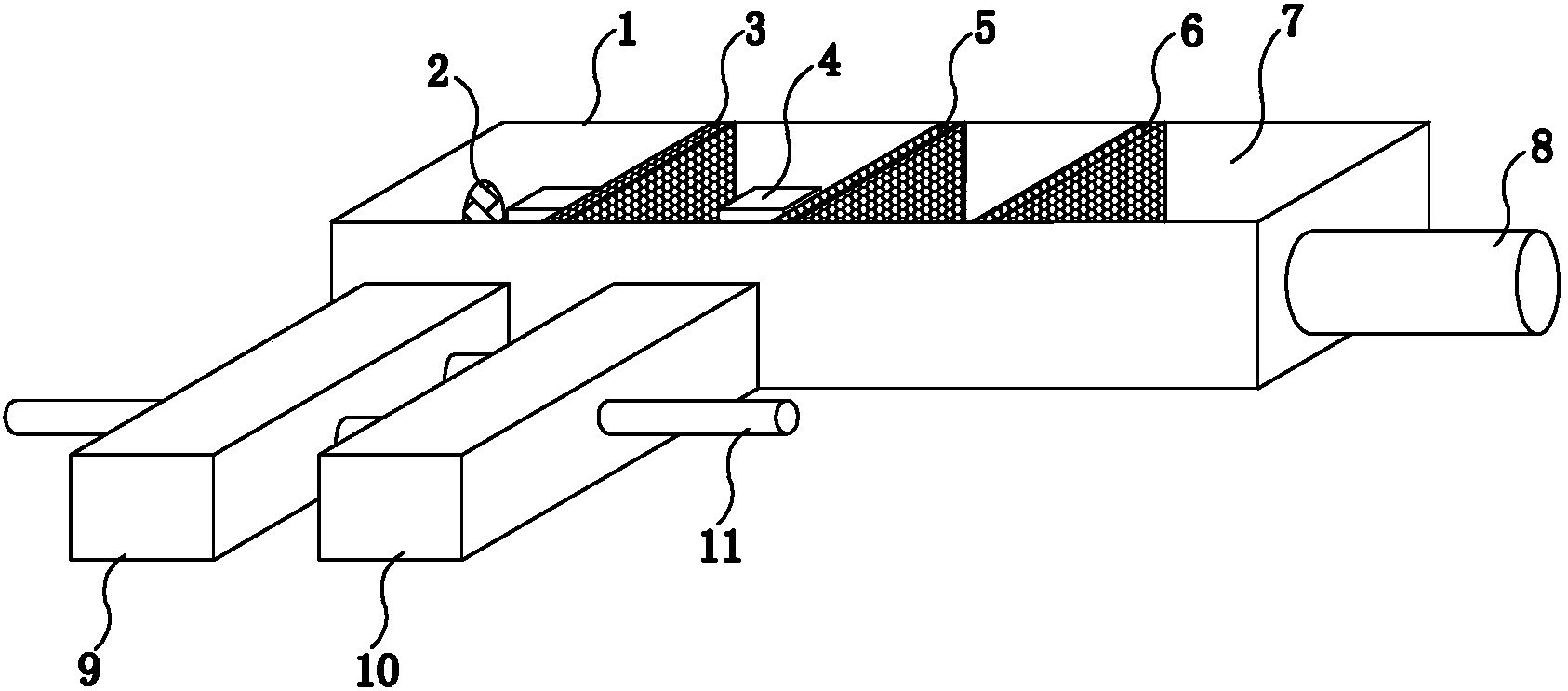

1.一种具有沼气池的污水处理装置，包括除渣装置(4)、第一沼气池(9)和第二沼气池(10)，其特征在于，污水池(1)的一端设有进水口(2)，所述污水池(1)的另一端设有出水管(8)，所述污水池(1)的内壁上设有所述除渣装置(4)，所述除渣装置(4)由电动机(401)、机械杆(402)和除渣板(403)组成，所述除渣装置(4)设有两个，所述污水池(1)内设有第一过滤网(3)、第二过滤网(5)和第三过滤网(6)，所述污水池(1)的一侧设有所述第一沼气池(9)和所述第二沼气池(10)，所述第一沼气池(9)和所述第二沼气池(10)均与连接管(12)连接，所述连接管(12)伸入到所述污水池(1)内，所述连接管(12)和杂质入口(121)连接。
2.根据权利要求1所述的一种具有沼气池的污水处理装置，其特征在于，所述污水池(1)的尾部设有沉降池(7)，所述沉降池(7)内设有装有明矾的药袋。
3.根据权利要求1所述的一种具有沼气池的污水处理装置，其特征在于，所述第二过滤网(5)的网孔直径小于所述第一过滤网(3)的网孔直径，所述第三过滤网(6)的网孔直径小于所述第二过滤网(5)的网孔直径。
4.根据权利要求1所述的一种具有沼气池的污水处理装置，其特征在于，所述第三过滤网(6)上设有活性炭层。
5.根据权利要求1所述的一种具有沼气池的污水处理装置，其特征在于，所述第一沼气池(9)和所述第二沼气池(10)之间设有气管，所述第一沼气池(9)和所述第二沼气池(10)均和出气管道(11)连接。
说明书
一种具有沼气池的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种具有沼气池的污水处理装置。
背景技术
污水处理 ：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生活污水的来源为人们日常生活使用的水的排放，其中含有各种杂质、动物的粪便以及农药等，污水的处理是一个很亟待解决的问题，它不仅能解决水资源不足的问题，而且影响人们的健康，如果不做任何处理任意排放，污水流入地表，和人们饮用的水流到一起，即使饮用水经过净化，但是其中含有的各种危害物质还是会影响人们的健康。
现有的污水处理都是需要很大的场地进行集中处理，而且污水中的一些杂质，如：菜叶、丢弃的垃圾、动物粪便等一起进入污水处理池，污水处理池将这些物质沉降下来，需要将里面的杂质打捞处，再运送到垃圾处理厂集中处理，这样不仅浪费时间，而且资源得不到再次利用。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种具有沼气池的污水处理装置，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种具有沼气池的污水处理装置，包括除渣装置、第一沼气池和第二沼气池，污水池的一端设有进水口，所述污水池的另一端设有出水管，所述污水池的内壁上设有所述除渣装置，所述除渣装置由电动机、机械杆和除渣板组成，所述除渣装置设有两个，所述污水池内设有第一过滤网、第二过滤网和第三过滤网，所述污水池的一侧设有所述第一沼气池和所述第二沼气池，所述第一沼气池和所述第二沼气池均与连接管连接，所述连接管伸入到所述污水池内，所述连接管和杂质入口连接。
作为本实用新型的一种优选技术方案，所述污水池的尾部设有沉降池，所述沉降池内设有装有明矾的药袋。
作为本实用新型的一种优选技术方案，所述第二过滤网的网孔直径小于所述第一过滤网的网孔直径，所述第三过滤网的网孔直径小于所述第二过滤网的网孔直径。
作为本实用新型的一种优选技术方案，所述第三过滤网上设有活性炭层。
作为本实用新型的一种优选技术方案，所述第一沼气池和所述第二沼气池之间设有气管，所述第一沼气池和所述第二沼气池均和出气管道连接。
与现有技术相比本实用新型所达到的有益效果是：通过在污水池的一侧设有沼气池，通过除渣装置将污水池内的杂质送入到沼气池进行发酵，产生的沼气可供工作人员日常使用，不仅提高了资源的利用率，而且不需要将杂质捞出来，省时省力，提高污水处理的工作效率。
