申请日2016.05.03
公开(公告)日2016.09.14
IPC分类号C02F11/12
摘要

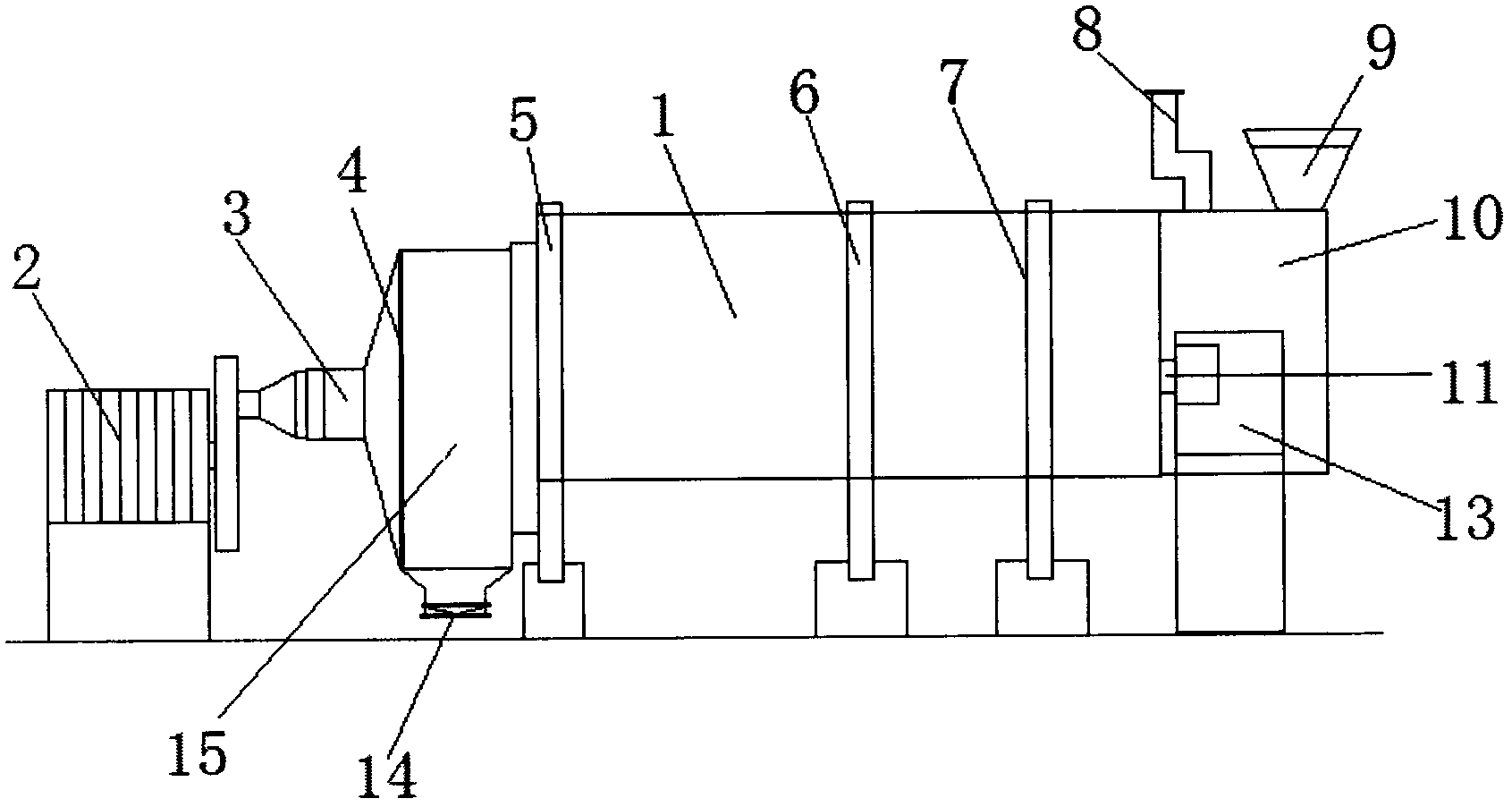

本实用新型公开了一种污泥专用滚筒干燥机，包括干燥机滚筒，所述滚筒的一侧设有出料端，所述出料端的另一侧设有进气管道，且出料端与进气管道之间安装有过滤网，所述进气管道的另一侧安装有加热吹风装置，所述出料端的正下方设有接料口，所述滚筒的表面依次设有第一支架、第一驱动装置、第二支架，所述滚筒的另一侧设有进料端，所述进料端的上方依次设有排气管道和进料斗，所述进料端的内部设有第二驱动装置，且第二驱动装置与滚筒内部设置的搅拌轴连接。该实用新型设计合理，有效的处理干燥污泥是产生的有害有毒尾气，提高干燥效率，实现连续生产。
权利要求书
1.一种污泥专用滚筒干燥机，包括干燥机滚筒(1)，其特征在于：所述滚筒(1)的一侧设有出料端(15)，所述出料端(15)的另一侧设有进气管道(3)，且出料端(15)与进气管道(3)之间安装有过滤网(4)，所述进气管道(3)的另一侧安装有加热吹风装置(2)，所述出料端(15)的正下方设有接料口(14)，所述滚筒(1)的表面依次设有第一支架(5)、第一驱动装置(6)、第二支架(7)，所述滚筒(1)的另一侧设有进料端(10)，所述进料端(10)的上方依次设有排气管道(8)和进料斗(9)，所述进料端(10)的内部设有第二驱动装置(13)，且第二驱动装置(13)与滚筒(1)内部设置的搅拌轴(11)连接。
2.根据权利要求1所述的一种污泥专用滚筒干燥机;其特征在于：所述滚筒(1)壁设有保温层(114)。
3.根据权利要求1所述的一种污泥专用滚筒干燥机;其特征在于：所述滚筒(1)的壁设置有均匀分布的螺旋式的回型叶片(116)。
4.根据权利要求1所述的一种污泥专用滚筒干燥机;其特征在于：所述滚筒(1)内设有搅拌轴(11)，且搅拌轴(11)上设有均匀分布的搅拌板(115)。
说明书
一种污泥专用滚筒干燥机
技术领域
本实用新型涉及试干燥机技术领域，尤其涉及一种污泥专用滚筒干燥机。
背景技术
城市生活污泥是城市污水处理厂污水处理净化过程中产生的沉淀物质，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体。污泥中含有大量的病原菌、寄生虫、致病微生物，以及砷、铜、铬、汞等重金属和有毒有害物质及大量的水。污泥中还含有大量的N、P、K、Ca及有机物，且N、P以有机态为主，污泥中还含有许多植物必须的微量元素，可缓慢释放，且有长效性。因此城市污泥是一种含有有害物质的固体废弃物。含有害物质少的污泥干燥后可用作肥料，有害物质多的污泥干燥后可与火力发电站的原煤混合掺烧，去除有害物质。还有，在污泥干燥过程中会有大量的湿气排出，湿气中含有大量的有害、有毒气体，有害、有毒气体不能直接排放，会对环境造成不良影响，且会影响操作人员的身体健康。因湿污泥的粘性较大，且容易结块，现有的回转滚筒干燥机不能很好的适用于污泥的干燥，污泥结块严重，造成堵塞，影响连续化生产，效率低。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污泥专用滚筒干燥机。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污泥专用滚筒干燥机，包括干燥机滚筒，所述滚筒的一侧设有出料端，所述出料端的另一侧设有进气管道，且出料端与进气管道之间安装有过滤网，所述进气管道的另一侧安装有加热吹风装置，所述出料端的正下方设有接料口，所述滚筒的表面依次设有第一支架、第一驱动装置、第二支架，所述滚筒的另一侧设有进料端，所述进料端的上方依次设有排气管道和进料斗，所述进料端的内部设有第二驱动装置，且第二驱动装置与滚筒内部设置的搅拌轴连接。
优选的，所述滚筒壁设有保温层。
优选的，所述滚筒的壁设置有均匀分布的螺旋式的回型叶片。
优选的，所述滚筒内设有搅拌轴，且搅拌轴上设有均匀分布的搅拌板。
本实用新型针对城市污泥的特性，在传统的滚筒干燥机的出料端增加了加热吹风装置，式热空气与污泥呈相反的方向对流，这样设计增加了热气流与污泥的接触时间，提高污泥的干燥效率，通过设置的排气管道，使干燥后的污染空气排放到尾气处理装置，保护环境操和作人员的身体健康;在滚筒的内壁上设置螺旋式的回型叶片，使污泥在滚筒的离心力的作用下向前运动。该干燥剂设计合理，有效的处理干燥污泥是产生的有害有毒尾气，提高干燥效率，实现连续生产
