申请日2016.04.18
公开(公告)日2016.07.13
IPC分类号C02F3/34; C02F3/10
摘要
本发明涉及一种灯笼状水处理生物填料套。包括填料套单体和连接单元。所述的填料套单体每层两端首尾相对，之间分别固定一层连接单元。所述连接单元由两根连接线以平行于所述填料套的轴心方向组成，并使填料套轴心线处在所述两根连接线即连接单元所构成平面上且保持离两根连接线距离相等。相邻两层连接单元构成的平面之间夹角为1?35度。所述填料套单体两端开圆口，呈灯笼状，内部空心，外形有一定弧度，表面经纬方向分布网格，通过表面可以看到填料套单体内心。本发明采用了相对坚硬的材质，填料穿于填料套内部工作，外层填料套不但可以有效的防止内部填料挂膜受到水力冲击的影响，也保护填料不会因为分布紧密相互缠绕导致挂膜损伤，提高了填料实际运行中的效率。
权利要求书
1.一种灯笼状水处理填料套，包括填料套单体和连接单元，其特征在于：所述填料套单体为椭圆状的空心体，所述椭圆状的空心体顶部和底部分别开有圆口，所述灯笼状的填料套单体沿经纬方向分布有网格;若干个填料套单体自上而下布置，相邻的填料套单体首尾相对，相邻的填料套单体之间靠近圆口处通过连接单元固定绑扎，所述连接单元由两根连接线组成，两根连接线平行于所述填料套单体的纵轴轴心方向布置，且对称分布于填料套单体靠近圆口处的两侧;控制相邻的两层连接单元构成的平面之间夹角为1-35度。
2.根据权利要求1所述一种灯笼状水处理填料套，其特征在于所述填料套单体的表面经纬方向分布有网格，通过网格可以看到填料套单体内心，根据所搭配填料和水质情况进行调整填料套单体外形的弧度以及表面网格大小和分布。
3.根据权利要求1所述一种灯笼状水处理填料套，其特征在于所述连接线直径为1-2mm，长短为10-25mm，根据所搭配填料和水质情况进行调整填料套每根连接线材料的直径和长短。
4.根据权利要求1所述一种灯笼状水处理填料套，其特征在于所述填料套单体两端的圆环直径为20-30mm，根据所搭配填料和水质情况进行调整开口直径。
5.根据权利要求1所述一种灯笼状水处理填料套，其特征在于所述填料套单体的椭圆状的空心体直径为40-120mm，长短为50-8000mm，根据所搭配填料和水质情况进行调整填料套的直径和长短。
6.根据权利要求1所述一种灯笼状水处理填料套，其特征在于所述填料套单体由维纶、锦纶、涤纶、丙纶、腈纶、聚乙烯或聚氯乙烯中的至少一种或上述材料经过杂化后的单质或上述材料经过杂化后的混合物组成。
7.根据权利要求1所述一种灯笼状水处理填料套，其特征在于所述连接线由聚乙烯、聚丙烯或尼龙中任一种组成。
说明书
一种灯笼状水处理生物填料套
技术领域
本发明涉及一种用于自然水体、污水或废水的处理，尤其是在废水生物处理装置中的应用的有机或有机与无机杂化的一种灯笼状水处理生物填料套，可以与某些编制填料组合使用，例如一种树枝状水处理填料。
背景技术
现有的自然水体、废水或污水生物处理的填料，种类繁多，有较早出现的定型固定式填料，如蜂窝类填料;目前应用广泛的悬挂式填料，如软性填料、半软性填料、弹性立体填料、组合型填料等。它们各有所长，各有缩短。在污水生物处理中都有良好的表现。
在实际运行当中发现，这些填料都存在一个缺点。为了提高比表面积填料，采用了相对柔软或者半软性的材料，虽然比表面积增加了，但是因为质地太过柔软，填料实际上很容易在受到水力冲击时摇摆不定，从而使挂膜的最外层轻易脱落被水流带走，导致实际运行中填料的表现受到限制。如何在保证布水布气性能的同时保护填料挂膜的外层不受到损坏是提升填料污水生物处理效率的重要方向。
发明内容
本发明的目的是提供一种能够和填料搭配使用的灯笼状水处理填料套，该填料套能够提高填料的工作效率，并延长其使用寿命。
为达到上述目的，本发明采用的技术方案是：

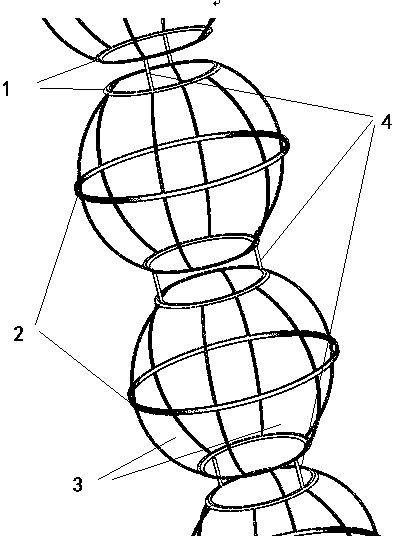

一种灯笼状水处理填料套，包括填料套单体和连接单元，其中：所述填料套单体为椭圆状的空心体，所述椭圆状的空心体顶部和底部分别开有圆口，所述灯笼状的填料套单体沿经纬方向分布有网格;若干个填料套单体自上而下布置，相邻的填料套单体首尾相对，相邻的填料套单体之间靠近圆口处通过连接单元固定绑扎，所述连接单元由两根连接线组成，两根连接线平行于所述填料套单体的纵轴轴心方向布置，且对称分布于填料套单体靠近圆口处的两侧;控制相邻的两层连接单元构成的平面之间夹角为1-35度。
本发明中，所述填料套单体的表面经纬方向分布有网格，通过网格可以看到填料套单体内心。根据所搭配填料和水质情况进行调整填料套单体外形的弧度以及表面网格大小和分布。
本发明中，所述连接线直径为1-2mm，长短为10-25mm，根据所搭配填料和水质情况进行调整填料套每根连接线材料的直径和长短。
本发明中，所述填料套单体两端的圆环直径为20-30mm，根据所搭配填料和水质情况进行调整开口直径。
本发明中，所述填料套单体的椭圆状的空心体直径为40-120mm，长短为50-8000mm，根据所搭配填料和水质情况进行调整填料套的直径和长短。
本发明中，所述填料套单体由维纶、锦纶、涤纶、丙纶、腈纶、聚乙烯或聚氯乙烯中的至少一种或上述材料经过杂化后的单质或上述材料经过杂化后的混合物组成。
本发明中，所述连接线由聚乙烯、聚丙烯或尼龙中任一种组成。
由于上述技术方案运用，本发明与现有技术相比具有下列优点：由于本发明采用了相对坚硬的材质，填料穿于填料套内部工作，外层填料套不但可以有效的防止内部填料挂膜受到水力冲击的影响，也保护填料不会因为分布紧密相互缠绕导致挂膜损伤。其内部空心保证了填料很大的挂摸空间，相对合适的网格分布没有影响水中营养物质的交换，因此提高了填料实际运行中的效率。同时填料套帮助所搭配填料定型、固定，提高填料强度，增加填料的使用寿命1-2年，节约了运行成本。
