申请日2016.04.25
公开(公告)日2016.09.14
IPC分类号C02F1/48; B01D36/04
摘要
本实用新型公开了一种污水处理用除异味沉淀池，包括沉淀池本体，所述沉淀池本体的侧壁中部设有控制开关，所述沉淀池本体的底端中部设有缓气室，所述控制开关的上端一侧设有逆变器，所述出风管的侧壁贯穿设有出风孔，本实用新型通过电磁铁和永磁铁的配合设置，通过逆变器对电磁铁极性的改变，使支撑柱能够实现循环式转动，使空气能够对沉淀池上端散发的异味进行充分打乱，并且通过进风孔的设置，使气味在进行打乱后能够被很好的吸收，避免污水在沉淀时产生的异味散发到空气中，对空气环境的质量有很大的提高，而且能够提高给操作人员一个较好的工作环境，避免异味对操作人员身体健康的影响，在一定程度上提高了操作人员的工作效率和工作质量。
权利要求书

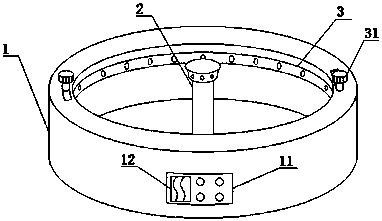

1.一种污水处理用除异味沉淀池，包括沉淀池本体(1)，所述沉淀池本体(1)的侧壁中部设有控制开关(11)，其特征在于：所述沉淀池本体(1)的底端中部设有缓气室(5)，且沉淀池本体(1)的底端外侧设有气泵(4)，所述控制开关(11)的上端一侧设有逆变器(12)，所述沉淀池本体(1)的内腔中部设有支撑柱(2)，且支撑柱(2)的上端设有出风管(7)，所述出风管(7)的侧壁贯穿设有出风孔(71)，所述支撑柱(2)的底端贯穿沉淀池本体(1)的底端中部和缓气室(5)的上端中部，且支撑柱(2)的底端延伸至缓气室(5)的内腔中，所述支撑柱(2)内腔的上端和下端分别与出风管(7)和缓气室(5)的内腔连接，所述气泵(4)的输出端通过管道连接缓气室(5)的内腔侧壁;
所述沉淀池本体(1)内腔侧壁的上端设有凹槽，且凹槽的内腔中内嵌有调节环(3)，所述凹槽的内腔底端贯穿设有进风孔(13)，且调节环(3)的中部对应进风孔(13)设有调节孔(32)，所述调节环(3)的上端一侧设有连接杆，所述沉淀池本体(1)的上端设有运动槽，且连接杆的上端穿插在运动槽中，连接杆的顶端设有固定块(31)，所述气泵(4)的输入端通过管道连接进风孔(13)，所述支撑柱(2)的底端对称设有支撑杆，且支撑杆的顶端贯穿设有永磁铁(6)，所述缓气室(5)的上端侧壁在永磁铁(6)的两侧设有电磁铁(51)，所述电磁铁(6)电性连接逆变器(12)，且逆变器(12)和气泵(4)均电性连接控制开关(11)。
2.根据权利要求1所述的一种污水处理用除异味沉淀池，其特征在于：所述支撑柱(2)与沉淀池本体(1)连接处的上下侧均设有轴承(22)，且支撑柱(2)与沉淀池本体(1)连接处的中部设有机械密封件(21)。
3. 根据权利要求1所述的一种污水处理用除异味沉淀池，其特征在于：所述进风孔(13)和调节孔(32)的数量相同，且进风孔(13)之间沿沉淀池本体(1)的中部呈等距离发散式设置。
说明书
一种污水处理用除异味沉淀池
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用除异味沉淀池。
背景技术
污水处理是指通过处理方法使生活污水或工业污水经处理后达标排放，但是由于污水中含有大量的易挥发性物质和易腐烂性物质，导致污水在通过沉淀池进行沉淀时会散发大量的气味，特别是在环境温度较高时，气味散发尤为严重，不仅对空气环境造成了很大程度上的污染，而且操作人员在进行工作时，工作的环境质量很差，对操作人员的身体健康有很大程度上的影响，降低了操作人员的工作质量和工作效率，为此，我们提出一种污水处理用除异味沉淀池。
实用新型内容
本实用新型的目的在于提供一种污水处理用除异味沉淀池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用除异味沉淀池，包括沉淀池本体，所述沉淀池本体的侧壁中部设有控制开关，所述沉淀池本体的底端中部设有缓气室，且沉淀池本体的底端外侧设有气泵，所述控制开关的上端一侧设有逆变器，所述沉淀池本体的内腔中部设有支撑柱，且支撑柱的上端设有出风管，所述出风管的侧壁贯穿设有出风孔，所述支撑柱的底端贯穿沉淀池本体的底端中部和缓气室的上端中部，且支撑柱的底端延伸至缓气室的内腔中，所述支撑柱内腔的上端和下端分别与出风管和缓气室的内腔连接，所述气泵的输出端通过管道连接缓气室的内腔侧壁;
所述沉淀池本体内腔侧壁的上端设有凹槽，且凹槽的内腔中内嵌有调节环，所述凹槽的内腔底端贯穿设有进风孔，且调节环的中部对应进风孔设有调节孔，所述调节环的上端一侧设有连接杆，所述沉淀池本体的上端设有运动槽，且连接杆的上端穿插在运动槽中，连接杆的顶端设有固定块，所述气泵的输入端通过管道连接进风孔，所述支撑柱的底端对称设有支撑杆，且支撑杆的顶端贯穿设有永磁铁，所述缓气室的上端侧壁在永磁铁的两侧设有电磁铁，所述电磁铁电性连接逆变器，且逆变器和气泵均电性连接控制开关。
优选的，所述支撑柱与沉淀池本体连接处的上下侧均设有轴承，且支撑柱与沉淀池本体连接处的中部设有机械密封件。
优选的，所述进风孔和调节孔的数量相同，且进风孔之间沿沉淀池本体的中部呈等距离发散式设置。
与现有技术相比，本实用新型的有益效果是：本实用新型通过电磁铁和永磁铁的配合设置，通过逆变器对电磁铁极性的改变，使支撑柱能够实现循环式转动，使空气能够对沉淀池上端散发的异味进行充分打乱，并且通过进风孔的设置，使气味在进行打乱后能够被很好的吸收，避免污水在沉淀时产生的异味散发到空气中，对空气环境的质量有很大的提高，而且能够提高给操作人员一个较好的工作环境，避免异味对操作人员身体健康的影响，在一定程度上提高了操作人员的工作效率和工作质量，本实用新型通过调节环的作用，能够实现简单的对进风孔工作功率的改变和调节，操作方便，后期维修不会耗费大量的人力和物力，具有很强的实用性。
