申请日2016.05.23
公开(公告)日2016.10.12
IPC分类号B01D65/10
摘要
本实用新型涉及薄膜技术领域，尤其是一种水处理膜测试装置。其包括基座、进料辊、出料辊，螺杆和拉力辊，进料辊、出料辊，螺杆和拉力辊都安装在基座上，螺杆的内侧设有挡板。设计框形的基座，并在基座上安装、进料辊、出料辊，螺杆和拉力辊，形成强度检测机构。工作时，将膜体前后分别绕缠在进料辊、拉力辊和出料辊上;再将进料辊和出料辊锁定;然后旋转转轮，驱动螺杆后退，拉伸膜体，膜体拉拽拉力辊，通过弹簧测试自身的强度;继续驱动螺杆后退，直到挡板顶住基座，若在此过程中膜体断裂，则质量不合格，若膜体完好无损，则质量合格，操作简单方便，大大提高了使用的稳定性。

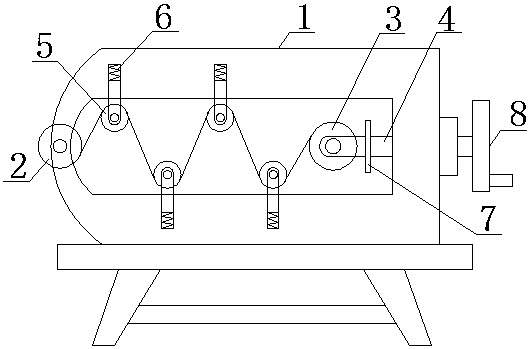

摘要附图
权利要求书
1.一种水处理膜测试装置，其特征是：包括基座(1)、进料辊(2)、出料辊(3)，螺杆(4)和拉力辊(5)，进料辊(2)、出料辊(3)，螺杆(4)和拉力辊(5)都安装在基座(1)上，螺杆(4)的内侧设有挡板(7)。
2.根据权利要求1所述的水处理膜测试装置，其特征是，基座(1)呈框形，拉力辊(5)交错安插在基座(1)的上下两侧，通过弹簧(6)连接。
3.根据权利要求1所述的水处理膜测试装置，其特征是，进料辊(2)和螺杆(4)分别连接在基座(1)的左右两端。
4.根据权利要求1所述的水处理膜测试装置，其特征是，出料辊(3)连接在螺杆(4)前端，螺杆(4)的末端设有转轮(8)。
说明书
水处理膜测试装置
技术领域
本实用新型涉及薄膜技术领域，尤其是一种水处理膜测试装置。
背景技术
水处理膜也称PVDF膜，即聚偏二氟乙烯膜，是蛋白质印迹法中常用的一种固相支持物。PVDF膜是疏水性的，膜孔径有大有小，随着膜孔径的不断减小，膜对低分子量的蛋白结合就越牢固。大于20000的蛋白选用0.45um的膜，小于20000的蛋白选用0.2um的膜。PVDF膜具有较高的机械强度，是印迹法中的理想固相支持物材料，广泛应用于水处理、户外建筑及电池领域，尤其用于污水、海水淡化等的前处理，清除大分子、细菌、泥沙等杂质。现有的水处理膜生产出来后直接使用，不知道其强度如何，影响实际使用的寿命和可靠性。
实用新型内容
为了克服现有的水处理膜缺乏强度检测，影响使用可靠性的不足，本实用新型提供了一种水处理膜测试装置。
本实用新型解决其技术问题所采用的技术方案是：一种水处理膜测试装置，包括基座、进料辊、出料辊，螺杆和拉力辊，进料辊、出料辊，螺杆和拉力辊都安装在基座上，螺杆的内侧设有挡板。
根据本实用新型的另一个实施例，进一步包括基座呈框形，拉力辊交错安插在基座的上下两侧，通过弹簧连接。
根据本实用新型的另一个实施例，进一步包括进料辊和螺杆分别连接在基座的左右两端。
根据本实用新型的另一个实施例，进一步包括出料辊连接在螺杆前端，螺杆的末端设有转轮。
本实用新型的有益效果是，设计框形的基座，并在基座上安装进料辊、出料辊，螺杆和拉力辊，形成强度检测机构。工作时，将膜体前后分别绕缠在进料辊、拉力辊和出料辊上;再将进料辊和出料辊锁定;然后旋转转轮，驱动螺杆后退，拉伸膜体，膜体拉拽拉力辊，通过弹簧测试自身的强度;继续驱动螺杆后退，直到挡板顶住基座，若在此过程中膜体断裂，则质量不合格，若膜体完好无损，则质量合格，操作简单方便，大大提高了使用的稳定性。
