申请日2016.03.31
公开(公告)日2016.08.10
IPC分类号B01D36/02
摘要
本实用新型属于废水过滤装置技术领域，具体涉及一种工业废水的过滤装置;具体技术方案为：一种工业废水过滤装置，主进水管与主排水管之间通过第一供水支路、第二供水支路、第三供水支路和第四供水支路相连通，第一供水支路上装有控制第一供水支路通闭的第一通水阀，第二供水支路上装有控制第二供水支路通闭的第二通水阀，第三供水支路上装有控制第三供水支路通闭的第三通水阀，第四供水支路上装有控制第四供水支路通闭的第四通水阀，第三供水支路与第四供水支路上均装有废水过滤器，初始运行，第一供水支路与第二供水支路打开，第三供水支路与第四供水支路关闭，正常运行，第一供水支路与第二供水支路关闭，第三供水支路与第四供水支路打开。

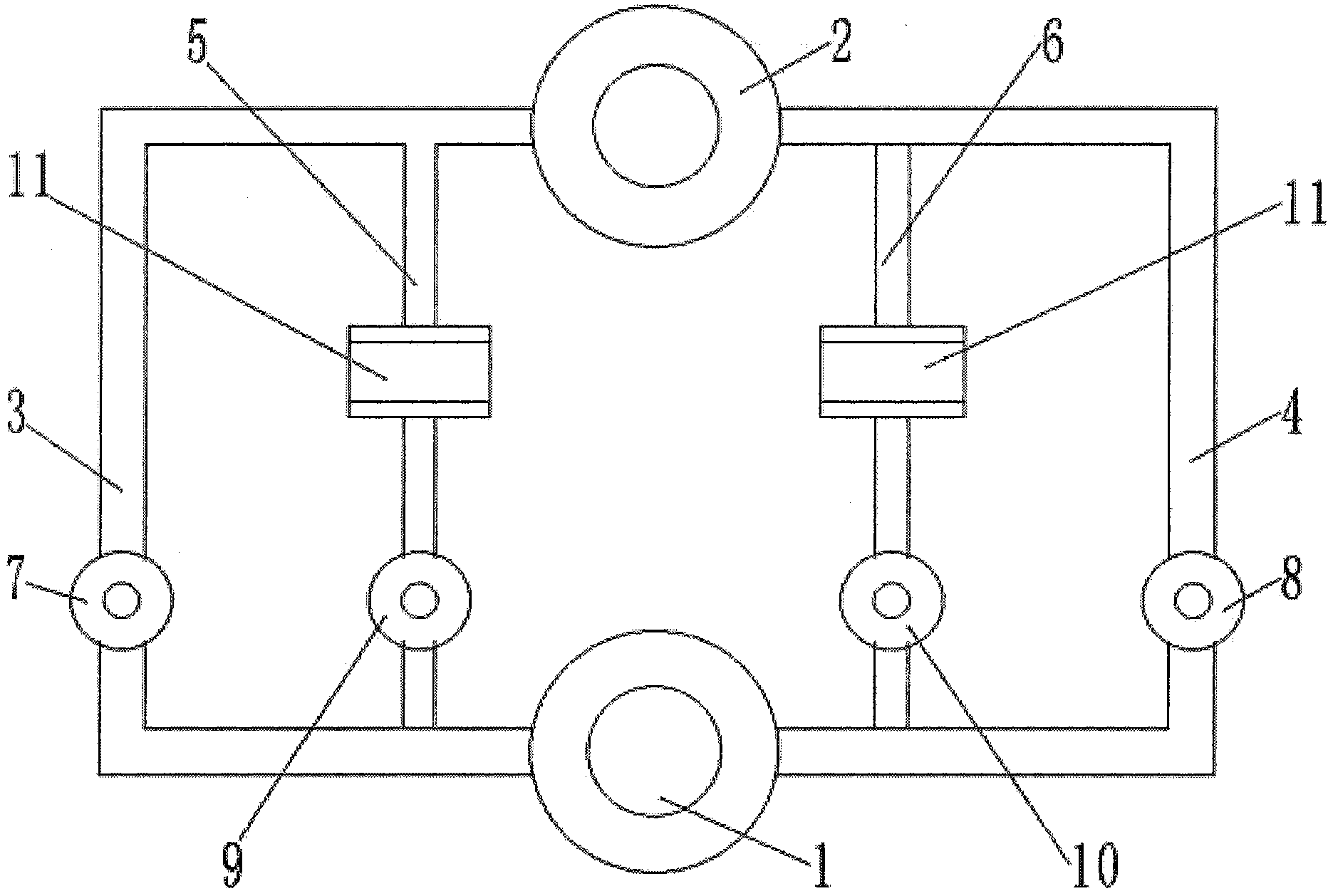

摘要附图
权利要求书
1.一种工业废水过滤装置，其特征在于，包括主进水管(1)和主排水管(2)，所述主进水管(1)与主排水管(2)之间通过第一供水支路(3)、第二供水支路(4)、第三供水支路(5)和第四供水支路(6)相连通，所述第一供水支路(3)上装有控制第一供水支路(3)通闭的第一通水阀(7)，所述第二供水支路(4)上装有控制第二供水支路(4)通闭的第二通水阀(8)，所述第三供水支路(5)上装有控制第三供水支路(5)通闭的第三通水阀(9)，所述第四供水支路(6)上装有控制第四供水支路(6)通闭的第四通水阀(10);
所述第三供水支路(5)与第四供水支路(6)上均装有废水过滤器(11);
所述废水过滤器(11)包括第一网板(12)和第二网板(13)，第一网板(12)与第二网板(13)的顶部通过扁铁(14)相连，第一网板(12)与第二网板(13)的底部通过扁铁(14)相连，第一网板(12)、第二网板(13)与两块扁铁(14)相互连接形成过滤腔，过滤腔内填充有过滤球。
2.根据权利要求1所述的一种工业废水过滤装置，其特征在于，所述第一网板(12)与第二网板(13)的结构相同，所述第一网板(12)的具体结构为：包括框架，所述框架内从上至下一次布置有多块叶片，多块叶片等距间隔布置，所述叶片为长边(16)与短边(17)形成的L型弯折板(15)。
3.根据权利要求2所述的一种工业废水过滤装置，其特征在于，相邻的叶片之间形成L型排水通道(18)。
4.根据权利要求3所述的一种工业废水过滤装置，其特征在于，所述长边(16)与短边(17)形成90夹角。
5.根据权利要求4所述的一种工业废水过滤装置，其特征在于，相邻所述叶片之间的间距为1～10mm。
说明书
一种工业废水过滤装置
技术领域
本实用新型属于废水过滤装置技术领域，具体涉及一种应用于小颗粒工业废水的过滤装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。目前的小颗粒工业废水处理设备复杂，操作效率低，不适合广泛推广应用。
实用新型内容
本实用新型克服现有技术存在的不足，解决了传统小颗粒废水处理设备结构复杂、净化效果差的技术问题，旨在提供一种全新的过滤设备，废水通过两个废水过滤器后，残留颗粒少，净化效果好。
为实现上述目的，本实用新型所采用的技术方案为：一种工业废水过滤装置，包括主进水管和主排水管，主进水管与主排水管之间通过第一供水支路、第二供水支路、第三供水支路和第四供水支路相连通，第一供水支路上装有控制第一供水支路通闭的第一通水阀，第二供水支路上装有控制第二供水支路通闭的第二通水阀，第三供水支路上装有控制第三供水支路通闭的第三通水阀，第四供水支路上装有控制第四供水支路通闭的第四通水阀。
第三供水支路与第四供水支路上均装有废水过滤器。
在初始启动时，由于废水量有限，若直接连接到第三供水支路与第四供水支路上，水压力不足，容易造成管道堵塞，影响整个系统的运行。
在初始运行时，关闭第三通水阀和第四通水阀，打开第一通水阀和第二通水阀，第一供水支路与第二供水支路打开，第三供水支路与与第四供水支路关闭，废水通过第一供水支路与第二供水支路直接进入到主排水管中排出。在系统启动后，逐渐关闭第一通水阀和第二通水阀，逐渐打开第三通水阀和第四通水阀，直至第一通水阀和第二通水阀完全关闭，第三通水阀和第四通水阀完全打开，小颗粒废水完全通过两个废水过滤器过滤，实现正常运行。
废水过滤器包括第一网板和第二网板，第一网板与第二网板的顶部通过扁铁相连，第一网板与第二网板的底部通过扁铁相连，第一网板、第二网板与两块扁铁相互连接形成过滤腔，过滤腔内填充有过滤球，废水通过过滤球之间的间隙，小颗粒废物残留在过滤腔内，实现良好的过滤效果。
第一网板与第二网板的结构相同，第一网板的具体结构为：包括框架，框架内从上至下一次布置有多块叶片，多块叶片等距间隔布置，叶片为长边与短边形成的L型弯折板，相邻的叶片之间形成L型排水通道。L型弯折板结构强度高，能够抵抗废水对L型弯折板的冲击，使用寿命长。
长边与短边形成90夹角。
相邻叶片之间的间距为1～10mm。
本实用新型结构强度高，实现废水的平衡过滤排放量，当第三通水阀与第四通水阀完全打开后，废水全部通过过滤腔，达到良好的过滤效果，降低了后续设备的工作压力，使用寿命长。
