申请日2016.03.31
公开(公告)日2016.08.31
IPC分类号C02F9/02
摘要
本实用新型提供一种结构新颖、净化能力强的多级水处理净水器，包括依次串联连接的第一净水室、第二净水室、第三净水室、第四净水室和第五净水室;在第一净水室的中下部侧壁上设有进水管，在第五净水室的顶部设有净水出管;第一净水室内设有陶瓷滤芯，第二净水室内设有压缩活性炭滤芯，第三净水室内设有颗粒活性炭滤芯，第四净水室内设有PP面滤芯，第五净水室内设有超滤膜滤芯;陶瓷滤芯它包括内管和外管，外管的上下两端封闭，内管设在外管内，其内管的顶端贯穿外管的顶端并与第二净水室连通;在内管外壁和外管内壁之间的间隔内设有若干个内渗透通道，若干个内渗透通道的端面构成蜂窝网状结构;内管、外管和内渗透通道的外壁均由陶瓷制成。

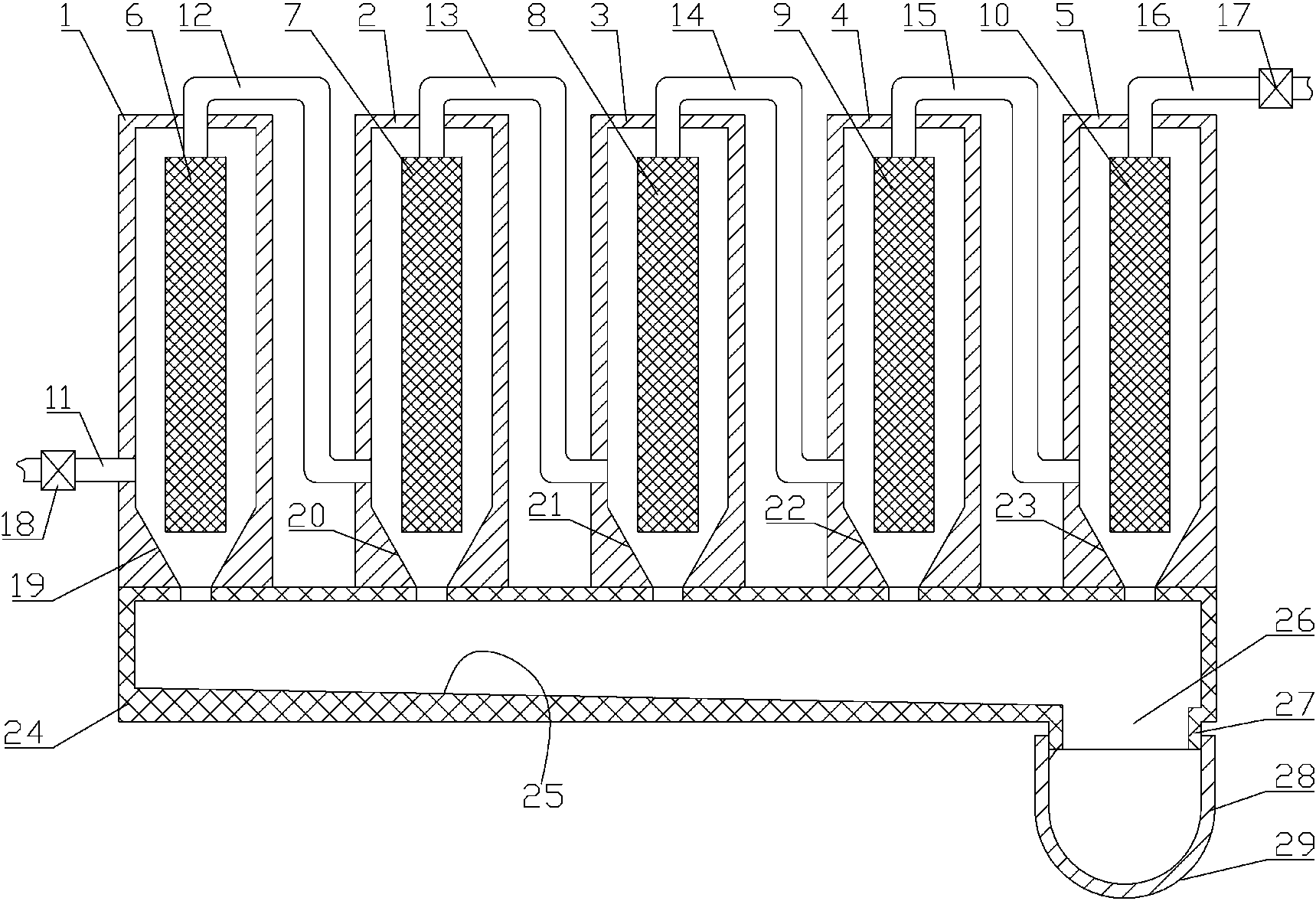

摘要附图
权利要求书
1.一种多级水处理净水器，其特征在于：它包括依次串联连接的第一净水室、第二净水室、第三净水室、第四净水室和第五净水室;在所述第一净水室的中下部侧壁上设有进水管，在所述第五净水室的顶部设有净水出管;
所述第一净水室内设有陶瓷滤芯，所述第二净水室内设有压缩活性炭滤芯，所述第三净水室内设有颗粒活性炭滤芯，所述第四净水室内设有PP面滤芯，所述第五净水室内设有超滤膜滤芯;
所述陶瓷滤芯它包括内管和外管，所述外管的上下两端封闭，所述内管设在外管内，所述内管的顶端贯穿所述外管的顶端并与所述第二净水室连通;在所述内管外壁和外管内壁之间的间隔内设有环绕所述内管设置的若干个沿内管轴向方向设置的内渗透通道，若干个内渗透通道彼此紧贴设置，且若干个内渗透通道的端面构成蜂窝网状结构;所述内管、外管和内渗透通道的外壁均由陶瓷制成。
2.如权利要求1所述的多级水处理净水器，其特征在于：所述陶瓷滤芯中的内管的顶端通过管道与所述第二净水室的中下部连通;所述压缩活性炭滤芯的出水口通过管道与所述第三净水室的中下部连通;所述颗粒活性炭滤芯的出水口通过管道与所述第四净水室的中下部连通;所述PP面滤芯的出水口通过管道与所述第五净水室的中下部连通;所述超滤膜滤芯的出水口与所述净水出管连通。
3.如权利要求2所述的多级水处理净水器，其特征在于：还包括废水杂质沉淀室，所述废水杂质沉淀室横向设置，所述第一净水室至第五净水室依次横向排列设置，且在所述第一净水室至第五净水室的底部均设置有废水出口，所述废水杂质沉淀室设置于所述第一净水室至第五净水室的下方，且所述第一净水室至第五净水室的内部通过各自底部的废水出口均与废水杂质沉淀室的内腔连通。
4.如权利要求3所述的多级水处理净水器，其特征在于：所述废水杂质沉淀室内腔的底部呈向第五净水室方向倾斜的斜面，且在废水杂质沉淀室内腔底部的最低处开有废水废渣排出口，所述废水废渣排出口的外沿向下延伸，还包括用于将所述废水废渣排出口的封闭盖，所述封闭盖与所述废水废渣排出口的外沿螺纹连接。
5.如权利要求4所述的多级水处理净水器，其特征在于：所述封闭盖具有深度，且所述封闭盖的轴向截面呈U形结构。
6.如权利要求4所述的多级水处理净水器，其特征在于：所述第一净水室至第五净水室的内部底面均称导致圆锥斜面结构。
说明书
多级水处理净水器
技术领域
本实用新型涉及一种净化器，尤其涉及一种多级水处理净水器。
背景技术
水是生命之源，生活饮用水水质的好坏与人们的身体健康密切相关，据世界卫生组织(WHO)调查表明，全世界80%的疾病和50%的儿童死亡都与饮用水水质不良有关;而中国有四分之一的人口在饮用不符合卫生标准的水，“水污染”已经成为中国最主要的水环境问题;随着水污染不断的加剧，饮水健康水越来越难，经过多年饮水与健康知识的宣传和普及，人们对净水器已逐步了解，也更加重视饮水安全，这为净水器产品的生产提供了很大市场前景，而家用净水器在欧美发达国家95%的家庭已在使用，而在国内家庭使用率还不到5%，因此，净水器在国内还有广大的发展空间，所以净水器作为饮水人的健康用品受到了很好的青睐，因而导致净水器市场的品牌越来越多越来越杂，其质量也参差不齐，因此，基于现有净水器净化能力的不足，确有必要对现有的净水器进行进一步的改进。
发明内容
本实用新型的目的在于克服现有技术的不足，适应现实需要，提供一种结构新颖、易于实现、净化能力强的多级水处理净水器。
为了实现本实用新型的目的，本实用新型所采用的技术方案为：
设计一种多级水处理净水器，它包括依次串联连接的第一净水室、第二净水室、第三净水室、第四净水室和第五净水室;在所述第一净水室的中下部侧壁上设有进水管，在所述第五净水室的顶部设有净水出管;
进一步的，所述第一净水室内设有陶瓷滤芯，所述第二净水室内设有压缩活性炭滤芯，所述第三净水室内设有颗粒活性炭滤芯，所述第四净水室内设有PP面滤芯，所述第五净水室内设有超滤膜滤芯;
进一步的，所述陶瓷滤芯它包括内管和外管，所述外管的上下两端封闭，所述内管设在外管内，所述内管的顶端贯穿所述外管的顶端并与所述第二净水室连通;在所述内管外壁和外管内壁之间的间隔内设有环绕所述内管设置的若干个沿内管轴向方向设置的内渗透通道，若干个内渗透通道彼此紧贴设置，且若干个内渗透通道的端面构成蜂窝网状结构;所述内管、外管和内渗透通道的外壁均由陶瓷制成。
进一步的，所述陶瓷滤芯中的内管的顶端通过管道与所述第二净水室的中下部连通;所述压缩活性炭滤芯的出水口通过管道与所述第三净水室的中下部连通;所述颗粒活性炭滤芯的出水口通过管道与所述第四净水室的中下部连通;所述PP面滤芯的出水口通过管道与所述第五净水室的中下部连通;所述超滤膜滤芯的出水口与所述净水出管连通。
进一步的，还包括废水杂质沉淀室，所述废水杂质沉淀室横向设置，所述第一净水室至第五净水室依次横向排列设置，且在所述第一净水室至第五净水室的底部均设置有废水出口，所述废水杂质沉淀室设置于所述第一净水室至第五净水室的下方，且所述第一净水室至第五净水室的内部通过各自底部的废水出口均与废水杂质沉淀室的内腔连通。
进一步的，所述废水杂质沉淀室内腔的底部呈向第五净水室方向倾斜的斜面，且在废水杂质沉淀室内腔底部的最低处开有废水废渣排出口，所述废水废渣排出口的外沿向下延伸，还包括用于将所述废水废渣排出口的封闭盖，所述封闭盖与所述废水废渣排出口的外沿螺纹连接。
进一步的，所述封闭盖具有深度，且所述封闭盖的轴向截面呈U形结构。
进一步的，所述第一净水室至第五净水室的内部底面均称导致圆锥斜面结构。
本实用新型的有益效果在于：
1.本设计的净水器在使用中通过五级净化的处理，在使用中可以进一步提高水质净化的效果，同时本设计采用废水杂质沉淀室的设计，在使用中可将过滤掉的杂质等进行沉淀收集，并实现定期的杂质处理等。
2.本设计的一级过滤特别采用陶瓷滤芯的设计，在使用中其优先的可以对饮用水进行初步的抗菌和活化处理，并可将有害的余氯和悬浮污染物、有机化学物质、颜色与异味等进行去除，而本设计的二级净化采用压缩活性炭滤芯可有效去除水中的余氯、异味、有机化合物等，达到进一步的进化处理;其三级净化采用颗粒活性炭滤芯可进一步的将水中的有机物、余氯及其他放射性物质进行进一步的去除，并同时具有脱色、去除异味的功效;而本设计所采用的四级PP面滤芯，其具有体积小、过滤面积大，精度高、无污染等特点，实现对水的更进一步的净化处理，本设计采用超滤膜滤芯的设计，在使用中可以更进一步的进行饮用水的终极净化处理，更进一步的保证净化后的饮用水达到引用的标准，甚至于高于引用标准
