申请日2016.03.31
公开(公告)日2016.08.17
IPC分类号C02F9/04; C02F9/12; C02F103/02
摘要
本发明提供了一种新型家用水处理器，属于家用水处理设备技术领域，它解决了现有家用水处理器误报率较高，处理后的水清洁效果不够理想的问题。本发明提供的新型家用水处理器包括安装板和壳罩，安装板上设置有臭氧发生装置和银离子发生器，本发明工作时，臭氧发生装置产生臭氧，银离子发生器产生银离子，臭氧和银离子在混合装置中与水混合生成具有清洁功能的臭氧水;臭氧发生装置和银离子发生器均由主控板控制，主控板接收到设置在家用水处理器上的气流传感装置和水流传感装置中的任一一信号即会控制臭氧发生装置和银离子发生器工作。本发明具有误报率低，生成的臭氧水清洁效果好。质量高的优点。

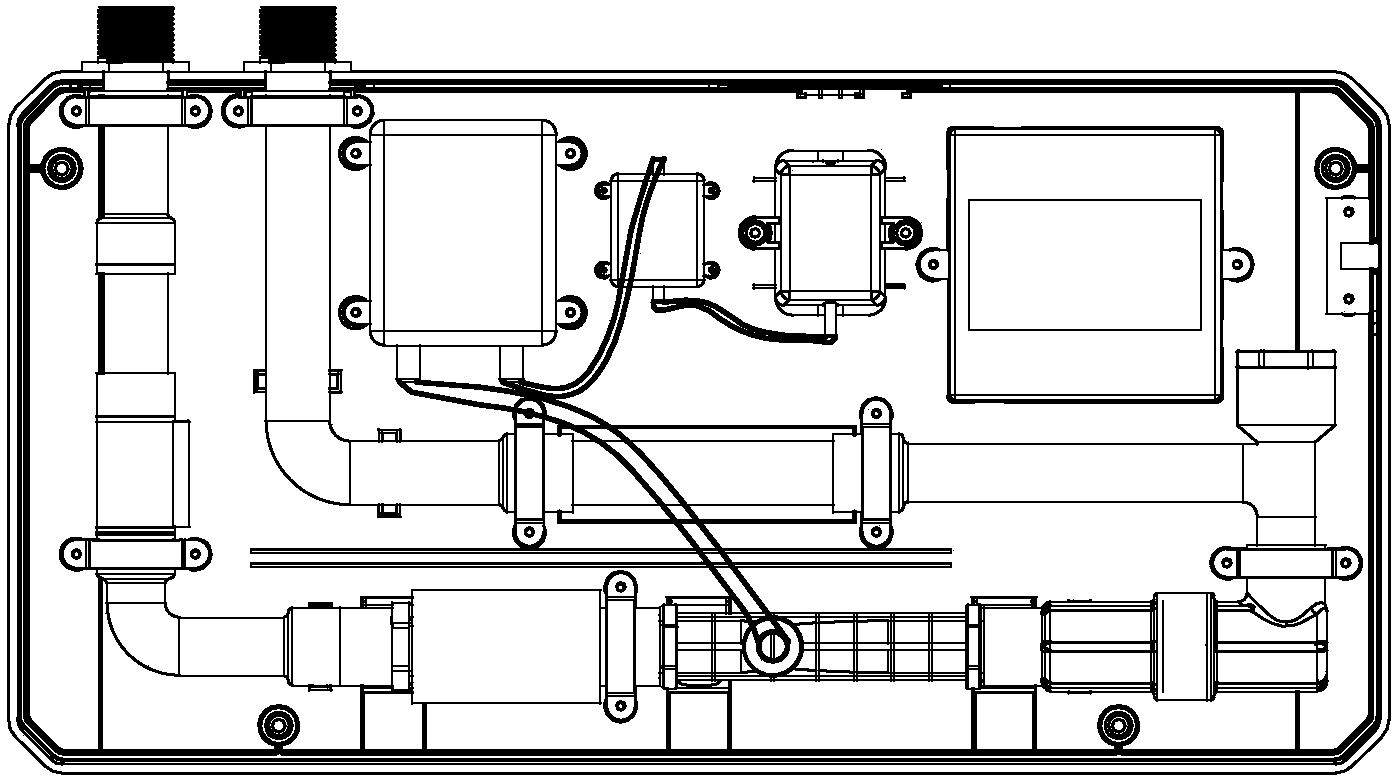

摘要附图
权利要求书
1.一种新型家用水处理器，包括安装板和壳罩，安装板上铺有水管和通气管，其特征在于，还包括：
臭氧发生装置，用于生产臭氧，所述的臭氧发生装置包括通过通气管连接的空气干燥装置，气流传感装置和臭氧发生器，空气通过进入进气口进入到空气干燥装置，经过干燥后进入到气流传感装置，最后进入臭氧发生器进行臭氧生成;
银离子发生器，用于生成银离子，其银离子发生端伸入到水管中;
混合装置，用于使臭氧、银离子和水充分混合，包括文丘里管，气水混合装置和离子水混合装置，所述文丘里管通过通气管和臭氧发生器相连，用于将臭氧引入到水中;
主控板，与臭氧发生器、银离子发生器和气流传感装置相连，从气流传感装置接收气流信号，并用于控制臭氧发生器和银离子发生器工作;
水流传感装置，与主控板相连，设置在家用水处理器的进水口处，可感应到水流进入到水管的信号，并传输到主控板，作为另一个控制信号激励源来控制主控板工作。
2.根据权利要求1所诉的家用水处理器，其特征在于，所述的空气干燥装置包括基板和外壳，所述的外壳扣接在基板上，所述的基板和外壳合围形成有容纳腔，容纳腔内设置有分子筛干燥剂，在容纳腔内还设置有发热装置，所述的发热装置包括发热板和导线，所述的发热板包括连为一体的两块侧板和一块联接板，所述的两块侧板平行设置，所述的联接板位于两块侧板之间并与两块侧板分别垂直，所述的空气干燥装置在联接板靠近基板的一侧一体成型有发热块，所述的发热块呈方块状，所述发热块位于联接板中部靠下位置处;在联接板相对发热块的一侧一体成型有若干散热片，所述散热片的大小相同并于联接板垂直。
3.根据权利要求2所述的家用水处理器，其特征在于，所述的空气干燥装置的外壳成勺状，在外壳的一侧设有进气口，在进气口的内口部固设有无纺布，且所述的无纺布覆盖住进气口的内开口面;在外壳的另一侧的中部向外凸起形成有气嘴，所述的气嘴与容纳腔联通，所述的空气干燥装置的基板上还固设有隔板，所述隔板与基板垂直设置，隔板位于发热装置与外壳设有气嘴一侧之间的空隙上并于外壳的内表面紧贴;隔板面向发热装置的一面为平面，隔板背向发热装置的一面上设有一凹面，凹面内设有通气结构，所述通气结构由若干交错连接在一起的隔条构成，这些隔条与隔板一体成型，这些隔条之间形成的空隙用于气体通过，在气嘴和隔板之间还设有过滤棉，过滤棉与隔板的凹面和气嘴的内开口面紧贴固定。
4.根据权利要求1、2或3所述的家用水处理器，其特征在于，所述的气流传感装置包括气流传感器和安装座，所述的安装座包括导管和固定座，所述的固定座呈四棱柱体，其内部设有安装腔，所述的导管从固定座的侧向贯穿整个固定座;所述的导管上设有凸起，凸起位于导管在安装腔内的部分的中部，凸起上设有通孔;所述的通孔的开口面为平面，通孔的朝向与安装腔的开口方向一致;所述的导管上还设有联接桶，所述的气流传感器设置在联接桶内，所述的联接桶的高度大于所述的凸起的高度，所述的联接桶与所述的凸起套接固定;所述的气流传感器包括密封件，所述的密封件两侧分别设有信号传输线和感应探头，所述的感应探头与密封件固定，感应探头伸入到通孔内部;所述的密封件插接固定在联接桶内，其底面与通孔的开口面紧贴。
5.根据权利要求1所述的家用水处理器，其特征在于，所述的水流传感装置包括外壳I，外壳I固定在水管上，在该水管内部设有叶轮，叶轮上固定有磁铁，外壳I上的设有磁感应器，磁感应器用于感应叶轮上的磁铁位置变化。
6.根据权利要求1所述的家用水处理器，其特征在于，水流传感装置和文丘里管之间还设有永磁磁化器，所述的永磁磁化器包括外壳II，外壳II内设有永磁体，永磁体分为大小相同且呈长方体状的两块，以相互吸引的磁极位置分别固定在水管的两侧;在永磁体与水管相向的一侧贴有导磁板，导磁板用于改变永磁体磁感应线的线路，使通过水管的磁感应线更加集中。
7.根据权利要求1所述的家用水处理器，其特征在于，所述的气水混合装置的进口与文丘里管的出口相连，气水混合装置的出口连接一三通管，三通管的另外两个开口分别和银离子发生器以及离子水混合装置对接，所述银离子发生器的银离子发生端呈细杆状沿管道的轴向设置。
8.根据权利要求1或7所述的家用水处理器，其特征在于，所述的气水混合装置包括圆柱状管套和螺旋状内心，螺旋状内心的边缘面和圆柱状管套的内表面贴合。
9.根据权利要求1或7所述的家用水处理器，其特征在于，所述的离子水混合装置包括透明圆柱状管道，所述的透明圆柱状管道内部设有螺旋片;在离子水混合装置外侧的安装板上设有led灯，在离子水混合装置上方的家用水处理器的壳罩部分设有透明窗口。
10.根据权利要求1所述的家用水处理器，其特征在于，主控板接收气流传感装置或水流传感装置中任一一信号时即会控制臭氧发生器和银离子发生器工作。
说明书
一种新型家用水处理器
技术领域
本发明涉及一种家用水处理设备，尤其涉及一种新型家用水处理器。
背景技术
现今社会，随着人们对环保和养生健康意识的加强，人们在已经开发出了家用型的水处理设备，这类家用水处理设备主要对家用自来水进行处理，在水中融入臭氧和银离子使其具有杀菌、除杂等清洁功能，处理过的水用于洗衣可以基本替代洗衣粉，肥皂等化学用品，用于清洗碗具可代替洗洁精等。现有的这类家用水处理器一方面由于臭氧需要现产现用，其臭氧发生装置生产的臭氧质量不够高，混合不够充分导致处理过的水清洁效果不够理想;另一方面，臭氧发生器和银离子发生器均要主控板控制，现有的家用水处理器智能自动化和误报率不够理想，如本公司的已有的授权公开号为CN102583870A的名称为洗衣机水净化器的发明专利，该专利公开的洗衣机水净化器包括水管、除氯器、电磁除污器、臭氧发生器、电路板、文丘里管、银离子发生器等装置，其工作原理是在水进入水管后对水进行除杂，并融入臭氧和银离子使其出来的水具有杀菌的功能。该洗衣机水净化器都由电路板统一控制，而该洗衣机水净化器的电路板在控制其他装置时要通过水管内的激励来启动，即当水管中有水流通过时，安装在水管内的感应装置感应到信号并传输到控制器，由控制器控制水管上的水处理装置。虽然这种设计极大的提高了人们的使用便捷性，但是这种单信号来源来激励控制器会有一些不足。洗衣机水净化器的进水来源一般为管道自来水，在某些时候，由于水压等原因会引起管道自来水较小或是水流断断续续的情况。当水流较小时，设置在水管内的感应装置会出现感应不到信号的问题，导致电路板没有接受到信号，使得水处理装置无法启动，造成经过洗衣机水净化器的水并没有经过处理;当水流断断续续时，则会导致电路板接受的信号时断点式的，使其反复开关设置在水管上的水处理装置，导致水净化处理效果不理想，严重的甚至导致水处理装置损坏。
发明内容
本发明要解决的技术问题是:提供一种新型家用水处理器，该家用水处理器处理后的水清洁效果好，本家用水处理器误报率低。
为了解决所述技术问题，本发明的技术方案：一种新型家用水处理器，包括安装板和壳罩，安装板上铺有水管和通气管，还包括：
臭氧发生装置，用于生产臭氧，所述的臭氧发生装置包括通过通气管连接的空气干燥装置，气流传感装置和臭氧发生器，空气通过进入进气口进入到空气干燥装置，经过干燥后进入到气流传感装置，最后进入臭氧发生器进行臭氧生成;
银离子发生器，用于生成银离子，其银离子发生端伸入到水管中;
混合装置，用于使臭氧、银离子和水充分混合，包括文丘里管，气水混合装置和离子水混合装置，所述文丘里管通过通气管和臭氧发生器相连，用于将臭氧引入到水中;
主控板，与臭氧发生器、银离子发生器和气流传感装置相连，从气流传感装置接收气流信号，并用于控制臭氧发生器和银离子发生器工作;
水流传感装置，与主控板相连，设置在家用水处理器的进水口处，可感应到水流进入到水管的信号，并传输到主控板，作为另一个控制信号激励源来控制主控板工作。
作为优选，所述的空气干燥装置包括基板和外壳，所述的外壳扣接在基板上，所述的基板和外壳合围形成有容纳腔，容纳腔内设置有分子筛干燥剂，在容纳腔内还设置有发热装置，所述的发热装置包括发热板和导线，所述的发热板包括连为一体的两块侧板和一块联接板，所述的两块侧板平行设置，所述的联接板位于两块侧板之间并与两块侧板分别垂直，所述的空气干燥装置在联接板靠近基板的一侧一体成型有发热块，所述的发热块呈方块状，所述发热块位于联接板中部靠下位置处;在联接板相对发热块的一侧一体成型有若干散热片，所述散热片的大小相同并于联接板垂直。
作为优选，所述的空气干燥装置的外壳成勺状，在外壳的一侧设有进气口，在进气口的内口部固设有无纺布，且所述的无纺布覆盖住进气口的内开口面;在外壳的另一侧的中部向外凸起形成有气嘴，所述的气嘴与容纳腔联通，所述的空气干燥装置的基板上还固设有隔板，所述隔板与基板垂直设置，隔板位于发热装置与外壳设有气嘴一侧之间的空隙上并于外壳的内表面紧贴;隔板面向发热装置的一面为平面，隔板背向发热装置的一面上设有一凹面，凹面内设有通气结构，所述通气结构由若干交错连接在一起的隔条构成，这些隔条与隔板一体成型，这些隔条之间形成的空隙用于气体通过，在气嘴和隔板之间还设有过滤棉，过滤棉与隔板的凹面和气嘴的内开口面紧贴固定。
作为优选，所述的气流传感装置包括气流传感器和安装座，所述的安装座包括导管和固定座，所述的固定座呈四棱柱体，其内部设有安装腔，所述的导管从固定座的侧向贯穿整个固定座;所述的导管上设有凸起，凸起位于导管在安装腔内的部分的中部，凸起上设有通孔;所述的通孔的开口面为平面，通孔的朝向与安装腔的开口方向一致;所述的导管上还设有联接桶，所述的气流传感器设置在联接桶内，所述的联接桶的高度大于所述的凸起的高度，所述的联接桶与所述的凸起套接固定;所述的气流传感器包括密封件，所述的密封件两侧分别设有信号传输线和感应探头，所述的感应探头与密封件固定，感应探头伸入到通孔内部;所述的密封件插接固定在联接桶内，其底面与通孔的开口面紧贴。
作为优选，所述的水流传感装置包括外壳I，外壳I固定在水管上，在该水管内部设有叶轮，叶轮上固定有磁铁，外壳I上的设有磁感应器，磁感应器用于感应叶轮上的磁铁位置变化。
作为优选，水流传感装置和文丘里管之间还设有永磁磁化器，所述的永磁磁化器包括外壳I I，外壳II内设有永磁体，永磁体分为大小相同且呈长方体状的两块，以相互吸引的磁极位置分别固定在水管的两侧;在永磁体与水管相向的一侧贴有导磁板，导磁板用于改变永磁体磁感应线的线路，使通过水管的磁感应线更加集中。
作为优选，所述的气水混合装置的进口与文丘里管的出口相连，气水混合装置的出口连接一三通管，三通管的另外两个开口分别和银离子发生器以及离子水混合装置对接，所述银离子发生器的银离子发生端呈细杆状沿管道的轴向设置。
作为优选，所述的气水混合装置包括圆柱状管套和螺旋状内心，螺旋状内心的边缘面和圆柱状管套的内表面贴合。
作为优选，所述的离子水混合装置包括透明圆柱状管道，所述的透明圆柱状管道内部设有螺旋片;在离子水混合装置外侧的安装板上设有LED灯，在离子水混合装置上方的家用水处理器的壳罩部分设有透明窗口。
作为优选，主控板接收气流传感装置或水流传感装置中任一一信号时即会控制臭氧发生器和银离子发生器工作。
本发明具有如下优点：
1、本家用水处理器的臭氧发生装置先将空气进行干燥在进行臭氧生成，使得生成的臭氧气体质量更高;
2、在本家用水处理器中加入了永磁磁化器来对水体进行软化，使得水体更健康安全也更利于臭氧气体和银离子的融入;
3、银离子发生端采用细长的发生端，一方面既增大了银离子发生端和水流的接触面，另一方面也减小对水管中水流流量的影响;
4、整个装置通过控制器来统一协调控制，符合现代人们生活智能自动化的理念;在主控板的控制信号来源采集方面，采用气流传感装置和水流传感装置双重采集信号，极大的减小了单水流传感因为水流流量变化导致信号采集出现问题，产生误报的机率。
整个装置结构布置合理，占用空间小，水处理效果好。
