申请日2016.03.31
公开(公告)日2016.08.10
IPC分类号C02F3/02
摘要
本实用新型公开了好氧污水处理装置，包括一罐体，罐体的上端设有一罐体盖，罐体盖中嵌设有罐体进水口和单向出气口;罐体盖的下端安装有一污水颗粒过滤网;污水过滤网包括侧面网和底面网，侧面网为上、下端均开口的长方体形，底面网的一端与侧面网的下端部铰接，底面网的另一端与侧面网之间安装有卡扣;罐体的外部安装有一外夹套，罐体的内部安装有一内夹套;其中，外夹套设有外夹套进水口和外夹套出水口;所述内夹套的上端部设有进气孔;内夹套的内壁下部均布有出气孔，罐体的下端设有一排水口且安装有一搅拌器。将罐体盖吊起后，转移到颗粒物收集装置的上方，打开卡扣，在重力的作用下，底面网向下打开，将污水颗粒过滤网过滤的颗粒物排出。

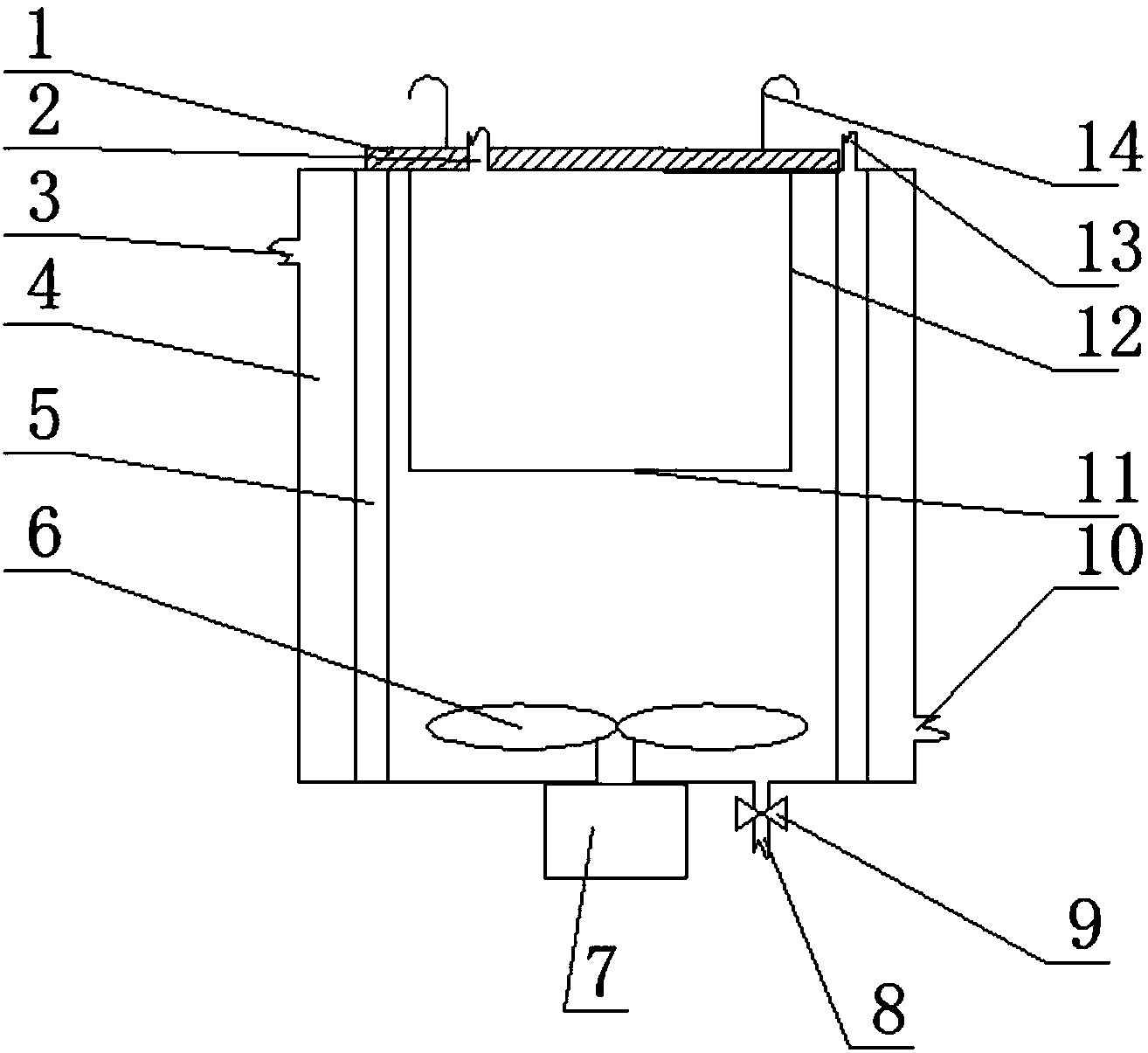

摘要附图
权利要求书
1.一种好氧污水处理装置，其特征在于，包括一罐体，所述罐体的上端设有一罐体盖(1)，罐体盖(1)中嵌设有罐体进水口(2)和单向出气口，所述单向出气口用于向罐体外部排出气体;所述罐体盖(1)的下端安装有一污水颗粒过滤网，用于过滤从所述罐体进水口(2)进入的污水;所述污水过滤网包括侧面网(12)和底面网(11)，所述侧面网(12)为上、下端均开口的长方体形，所述底面网(11)的尺寸与所述侧面网(12)的下端开口相适，所述底面网(11)固装在侧面网(12)的底端，其中，所述底面网(11)的一端与侧面网(12)的下端部铰接，底面网(11)的另一端与侧面网(12)之间安装有卡扣;
所述罐体的外部安装有一外夹套(4)，所述罐体的内部安装有一内夹套(5);其中，所述外夹套(4)设有外夹套进水口(3)和外夹套出水口(10);所述内夹套(5)的上端部设有进气孔(13)，用于向内夹套(5)通入气体;所述内夹套(5)的内壁下部均布有出气孔，用于将所述气体均匀的分散在罐体内部;
所述罐体的下端设有一排水口且安装有一搅拌器，用于搅拌罐体内的污水。
2.根据权利要求1所述的好氧污水处理装置，其特征在于，所述底面网(11)的下端部和侧面网(12)的周边之间安装有橡胶圈。
3.根据权利要求1所述的好氧污水处理装置，其特征在于，所述罐体盖(1)的上端安装有多个挂钩(14)，用于吊起所述罐体盖(1)。
4.根据权利要求1所述的好氧污水处理装置，其特征在于，所述搅拌器包括：搅拌扇叶(6)和位于罐体外部的电机(7)，所述搅拌扇叶(6)与电机(7)轴接。
5.根据权利要求1所述的好氧污水处理装置，其特征在于，所述罐体的下端部安装有用于支撑罐体的支架。
6.根据权利要求1所述的好氧污水处理装置，其特征在于，所述排水口与排水管路(8)连通，排水管路(8)上安装有排水阀门(9)。
说明书
好氧污水处理装置
技术领域
本实用新型属于污水处理领域，具体来说涉及一种好氧污水处理装置。
背景技术
有机化工、食品加工、纺织印染、造纸、皮革、医药等工业，以及畜禽养殖等行业生产中产生的有机污水，排入江河将造成严重污染，进而造成水资源缺乏和水环境质量恶化，国内外治理有机废水处理中的活性污泥法工艺，几乎全部基于生物的“厌氧、缺氧、好氧”生长代谢理论而实现的，即污水中的有机物、氮、磷等污染物，在生物池内不同环境下，通过微生物的生长代谢作用下得以去除，实现净化水体的目的。但是在污水处理中存在一个问题，就是经过处理后的污水中的颗粒物过多。
发明内容
为了解决上述技术缺点，本实用新型的目的是提供一种好氧污水处理装置，该好氧污水处理装置可减少污水处理后的颗粒物。
为此，本实用新型的技术方案如下：
一种好氧污水处理装置，包括一罐体，所述罐体的上端设有一罐体盖，罐体盖中嵌设有罐体进水口和单向出气口，所述单向出气口用于向罐体外部排出气体;所述罐体盖的下端安装有一污水颗粒过滤网，用于过滤从所述罐体进水口进入的污水;所述污水过滤网包括侧面网和底面网，所述侧面网为上、下端均开口的长方体形，所述底面网的尺寸与所述侧面网的下端开口相适，所述底面网固装在侧面网的底端，其中，所述底面网的一端与侧面网的下端部铰接，底面网的另一端与侧面网之间安装有卡扣;
所述罐体的外部安装有一外夹套，所述罐体的内部安装有一内夹套;其中，所述外夹套设有外夹套进水口和外夹套出水口;所述内夹套的上端部设有进气孔，用于向内夹套通入气体;所述内夹套的内壁下部均布有出气孔，用于将所述气体均匀的分散在罐体内部;
所述罐体的下端设有一排水口且安装有一搅拌器，用于搅拌罐体内的污水。
在上述技术方案中，所述底面网的下端部和侧面网的周边之间安装有橡胶圈。
在上述技术方案中，所述罐体盖的上端安装有多个挂钩，用于吊起所述罐体盖。
在上述技术方案中，所述搅拌器包括：搅拌扇叶和位于罐体外部的电机，所述搅拌扇叶与电机轴接。
在上述技术方案中，所述罐体的下端部安装有用于支撑罐体的支架。
在上述技术方案中，所述排水口与排水管路连通，排水管路上安装有排水阀门。
相比于现有技术，本实用新型的好氧污水处理装置适用于集中处理大量污水，其有益效果为：
1、将罐体盖吊起(可以用机械装置或者人工吊起)后，转移到颗粒物收集装置的上方，打开卡扣，在重力的作用下，底面网向下打开，颗粒物在重力的作用下掉入颗粒物收集装置内。
2、内夹套侧壁下端部均布的出气孔可将内夹套内的气体均匀的分散到罐体内部，提高罐体内污水在发酵时与氧气的接触率，加快好氧发酵的速度。
