申请日2016.03.31
公开(公告)日2016.08.10
IPC分类号C02F9/04; C02F101/20
摘要
本实用新型公开了一种重金属废水处理设备，包括重金属反应器和与重金属反应器连通的固液分离器，重金属反应器包括通过设有过水孔的隔板隔开的氧化槽、重金属捕集槽、pH调节槽和絮凝槽，还包括内部穿设的用于搅拌的曝气装置和外部连接的用于向废水添加药剂的加药装置，固液分离器包括用于分离洁净水的溢流堰、位于溢流堰下方的同向斜管和底部的用于收集和排出污泥的污泥室。废水进入重金属反应器在曝气搅拌的条件下与各反应槽中的药剂反应，之后废水进入固液分离器，其中污泥经同向斜管落入污泥室并排出，洁净水从溢流堰处流出。该设备一体化完成处理流程，便于操作，系统运行稳定可靠，处理效果理想，结构紧凑占地面积小。

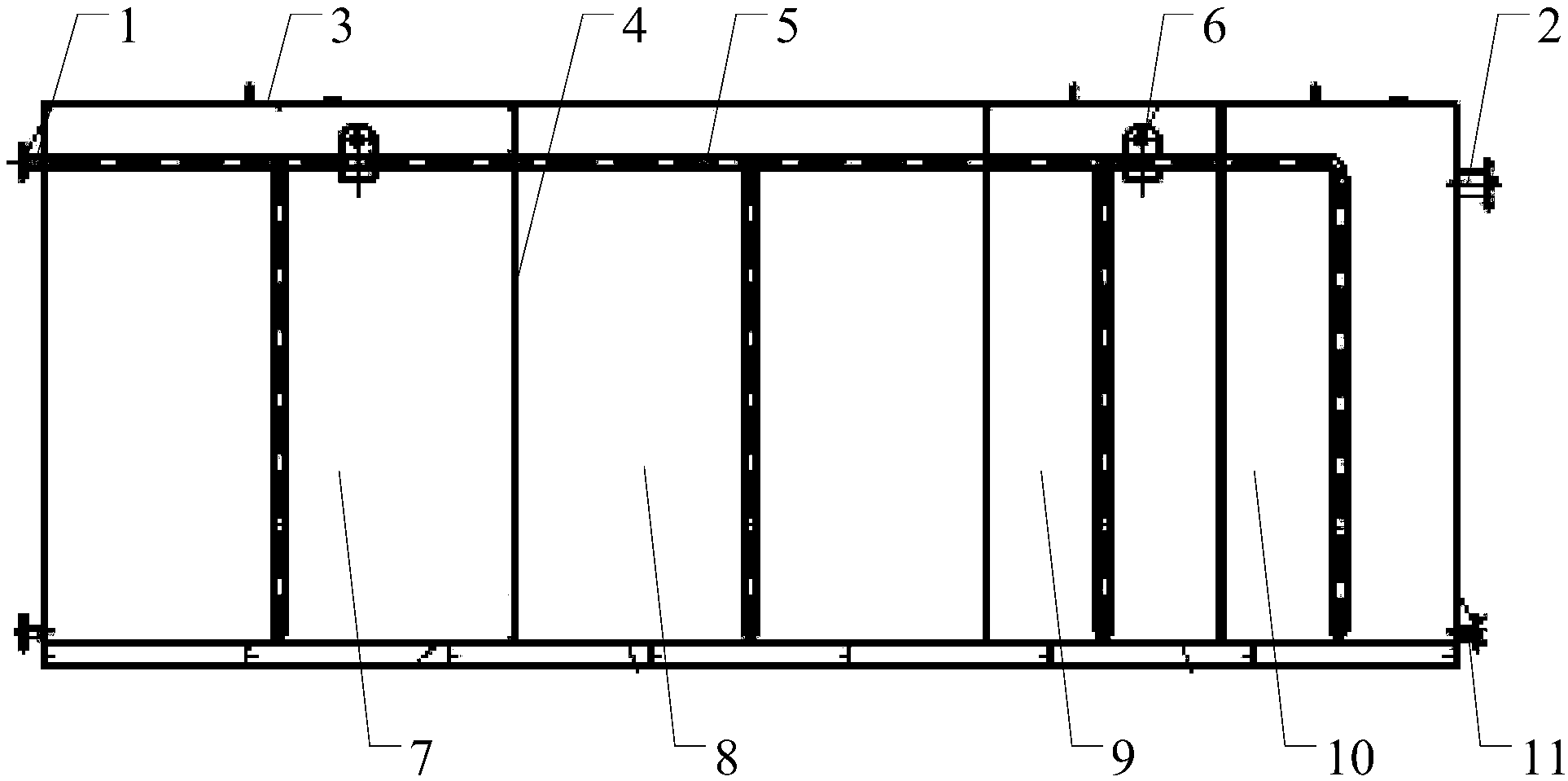

摘要附图
权利要求书
1.一种重金属废水处理设备，其特征在于，包括重金属反应器和与所述重金属反应器连通的固液分离器，所述重金属反应器包括通过设有过水孔的隔板(4)隔开的四个反应槽，所述反应槽分别为氧化槽(7)、重金属捕集槽(8)、pH调节槽(9)和絮凝槽(10)，其还包括内部穿设的用于搅拌的曝气装置和外部连接的用于向所述废水添加药剂的加药装置，所述固液分离器包括用于分离洁净水的溢流堰(14)、位于所述溢流堰(14)下方的同向斜管(15)和底部的用于收集和排出污泥的污泥室。
2.根据权利要求1所述的重金属废水处理设备，其特征在于，所述氧化槽(7)、所述重金属捕集槽(8)、所述pH调节槽(9)和所述絮凝槽(10)按照所述废水流动的方向依次排列，所述氧化槽(7)的一侧设有反应器进水口(1)，所述絮凝槽(10)的一侧设有反应器出水口(2)。
3.根据权利要求2所述的重金属废水处理设备，其特征在于，所述氧化槽(7)和所述重金属捕集槽(8)之间、所述pH调节槽(9)和所述絮凝槽(10)之间的所述过水孔均位于所述隔板(4)的下部，所述重金属捕集槽(8)和所述pH调节槽(9)之间的所述过水孔位于所述隔板(4)的上部。
4.根据权利要求3所述的重金属废水处理设备，其特征在于，所述曝气装置包括穿设于四个所述反应槽的设有曝气孔的曝气管(5)，还包括与所述曝气管(5)入口连接的高压气源，所述氧化槽(7)和絮凝槽(10)的侧边分别设有用于排空设备的排空阀(11)。
5.根据权利要求1至4任一项所述的重金属废水处理设备，其特征在于，所述加药装置包括四个加药桶，所述加药桶分别为氧化剂加药桶、重金属捕集剂加药桶、碱性试剂加药桶和絮凝剂加药桶，各所述加药桶分别与对应的所述反应槽连通。
6.根据权利要求5所述的重金属废水处理设备，其特征在于，所述加药桶均安装有搅拌装置以及用于控制加药量的计量泵。
7.根据权利要求5所述的重金属废水处理设备，其特征在于，所述pH调节槽(9)安装有pH检测装置。
8.根据权利要求1所述的重金属废水处理设备，其特征在于，所述固液分离器与所述溢流堰(14)对应的侧壁处设有分离器出水口(13)，与所述溢流堰(14)错开的侧壁中心处设有分离器进水口(12)。
9.根据权利要求8所述的重金属废水处理设备，其特征在于，所述污泥室具体为具有45度斜角的漏斗状污泥室(16)，所述漏斗状污泥室(16)的底部连接有排泥管(17)，所述排泥管(17)设有排泥阀。
10.根据权利要求8所述的重金属废水处理设备，其特征在于，所述同向斜管(15)60度斜角安装于所述固液分离器的中部，其下部依靠槽钢支撑，上部依靠吊环(18)间穿插的钢丝绳固定。
说明书
一种重金属废水处理设备
技术领域
本实用新型涉及污水处理技术领域，更具体地说，涉及一种重金属废水处理设备。
背景技术
重金属废水是指矿冶、化工、电子、机械制造、仪表等工业生产过程中排出的含重金属(如含镉、镍、汞、锌等)的废水。其易产生很强毒性的金属化合物并富集在食用了含重金属的食物的人体中，微量的重金属即可产生强大的毒性反应，因此人们需要对重金属废水进行合理的处理以保护生态环境和人身安全。
废水中的重金属一般不能分解破坏，只能转移其存在位置和转变其物化形态。通常在生产地点就地处理，常采用化学沉淀法或离子交换法等进行处理，处理后的水中重金属低于排放标准可以排放或回收利用。
目前常用的重金属废水处理方法或设备存在诸多问题，例如处理工序较为复杂，或者连续的处理工序无法在单独的一套设备中完成，而采用多装置联合处理的方式又会使得系统的各部分容易脱节，无法形成较为完善的配合，同时临时搭建的相关系统运行起来也不一定足够稳定，处理效果不够理想，可能无法达到理想的排放指标。
综上所述，如何有效地解决重金属废水处理不够一体化导致的处理效果不理想的问题，是目前本领域技术人员急需解决的问题。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种重金属废水处理设备，该重金属废水处理设备的结构设计可以有效地解决重金属废水处理不够一体化导致的处理效果不理想的问题。
为了达到上述目的，本实用新型提供如下技术方案：
一种重金属废水处理设备，包括重金属反应器和与重金属反应器连通的固液分离器，重金属反应器包括通过设有过水孔的隔板隔开的四个反应槽，反应槽分别为氧化槽、重金属捕集槽、pH调节槽和絮凝槽，还包括内部穿设的用于搅拌的曝气装置和外部连接的用于向废水添加药剂的加药装置，固液分离器包括用于分离洁净水的溢流堰、位于溢流堰下方的同向斜管和底部的用于收集和排出污泥的污泥室。
优选地，上述重金属废水处理装置中，氧化槽、重金属捕集槽、pH调节槽和絮凝槽按照废水流动的方向依次排列，氧化槽的一侧设有反应器进水口，絮凝槽的一侧设有反应器出水口。
优选地，上述重金属废水处理装置中，氧化槽和重金属捕集槽之间、pH调节槽和絮凝槽之间的过水孔均位于隔板的下部，重金属捕集槽和pH调节槽之间的过水孔位于隔板的上部。
优选地，上述重金属废水处理装置中，曝气装置包括穿设于四个反应槽的设有曝气孔的曝气管，还包括与曝气管入口连接的高压气源，氧化槽和絮凝槽的侧边均设有用于排空设备的排空阀。
优选地，上述重金属废水处理装置中，加药装置包括四个加药桶，分别为氧化剂加药桶、重金属捕集剂加药桶、碱性试剂加药桶和絮凝剂加药桶，各加药桶分别与对应的反应槽连通。
优选地，上述重金属废水处理装置中，加药桶均安装有搅拌装置以及用于控制加药量的计量泵。
优选地，上述重金属废水处理装置中，pH调节槽安装有pH检测装置。
优选地，上述重金属废水处理装置中，固液分离器与溢流堰对应的侧壁处设有分离器出水口，与溢流堰错开的侧壁中心处设有分离器进水口。
优选地，上述重金属废水处理装置中，污泥室具体为具有45度斜角的漏斗状污泥室，漏斗状污泥室的底部连接有排泥管，排泥管设有排泥阀。
优选地，上述重金属废水处理装置中，同向斜管按60度斜角安装于固液分离器的中部，其下部依靠槽钢支撑，上部依靠吊环间穿插的钢丝绳固定。
本实用新型提供的一种重金属废水处理设备，包括重金属反应器和与重金属反应器连通的固液分离器，重金属反应器包括通过设有过水孔的隔板隔开的四个反应槽，分别为氧化槽、重金属捕集槽、pH调节槽和絮凝槽，其还包括内部穿设的用于搅拌的曝气装置和外部连接的用于向废水添加药剂的加药装置，固液分离器包括用于分离洁净水的溢流堰、位于溢流堰下方的同向斜管和底部的用于收集和排出污泥的污泥室。
应用本实用新型提供的重金属废水处理设备时，废水进入重金属反应器分别与各个反应槽中的药剂发生反应，当然反应的过程中还有曝气装置参与搅拌，使药剂和废水反应更充分，经过系列反应后废水进入固液分离器中进行分离操作，废水中的污泥经过同向斜管落入底部的污泥室中并定期排出，废水中的洁净水经过同向斜管上浮至溢流堰处均匀流出。本实用新型通过一整套设备完成了反应、絮凝、沉淀，系统运行稳定、可靠，处理效果达到排放标准，回用水水质完全达到生产回用要求，结构紧凑且占地面积小，同时便于操作且自动化程度高。
