申请日2016.04.01
公开(公告)日2016.08.24
IPC分类号C02F9/04
摘要
本实用新型公开了一种一体式脱硫废水处理设备，包括箱体;箱体内设有第一隔板和第二隔板;所述第一隔板和第二隔板将箱体内部分隔成三个空腔，从左至右依次为pH调节室、沉淀室和过滤室;所述pH调节室顶端中心处装有搅拌轴;所述搅拌轴上装有若干搅拌杆;pH调节室顶端右侧设有喷药管;pH调节室左侧顶端设有进水口;pH调节室通过第一单向阀与沉淀室相连通;沉淀室顶部装有喷药装置;沉淀室底部中心处设有第一排污口;沉淀室通过第二单向阀与过滤室相连通;过滤室的中心位置装有空心轴;空心轴上装有若干滤芯;过滤室右侧底端设有第二排污口;本实用新型结构简单，有效改善了脱硫废水的酸碱性;利用半透膜滤芯有效分离的脱硫废水中所含的金属离子。
权利要求书
1.一种一体式脱硫废水处理设备，包括箱体;其特征在于，箱体内设有第一隔板和第二隔板;所述第一隔板和第二隔板将箱体内部分隔成三个空腔，从左至右依次为pH调节室、沉淀室和过滤室;所述pH调节室顶端中心处装有搅拌轴;所述搅拌轴上装有若干搅拌杆;搅拌轴顶端通过联轴器与第一电动机相连;pH调节室顶端右侧设有喷药管;pH调节室左侧顶端设有进水口;pH调节室通过第一单向阀与沉淀室相连通;沉淀室顶部装有喷药装置;沉淀室底部中心处设有第一排污口;沉淀室通过第二单向阀与过滤室相连通;过滤室的中心位置装有空心轴;所述空心轴顶端通过联轴器与第二电动机相连;空心轴上装有若干滤芯;空心轴底端装有旋转接头;所述旋转接头另一端连接出水管;过滤室右侧底端设有第二排污口;所述第二排污口和第一排污口上装有截止阀。
2.根据权利要求1所述的一体式脱硫废水处理设备，其特征在于，所述箱体为空心长方体结构。
3.根据权利要求1所述的一体式脱硫废水处理设备，其特征在于，所述搅拌杆为十字形结构。
4.根据权利要求1所述的一体式脱硫废水处理设备，其特征在于，所述第一单向阀安装在第一隔板的底部。
5.根据权利要求1所述的一体式脱硫废水处理设备，其特征在于，所述第二单向阀安装在第二隔板的上部，其高度低于进水口的高度。
6.根据权利要求1所述的一体式脱硫废水处理设备，其特征在于，所述滤芯是由半透膜制成的筒状滤芯，内部与空心轴联通，其与水平面夹角为15度。
说明书
一种一体式脱硫废水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体是一种一体式脱硫废水处理设备。
背景技术
脱硫废水主要是锅炉烟气湿法脱硫过程中为了维持脱硫装置浆液循环系统物质的平衡，防止烟气中可溶部分即氯浓度超过规定值和保证石膏质量，从吸收塔系统中排放的废水;一般来自于石膏脱水和清洗系统，或是水力旋流器的溢流水及带过滤机的滤液;呈弱酸性，悬浮物高，含盐量高，含Hg、Pb等重金属离子;脱硫废水的超标项目主要为悬浮物、pH值、重金属离子和氟化物等。
实用新型内容
本实用新型的目的在于提供一种一体式脱硫废水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

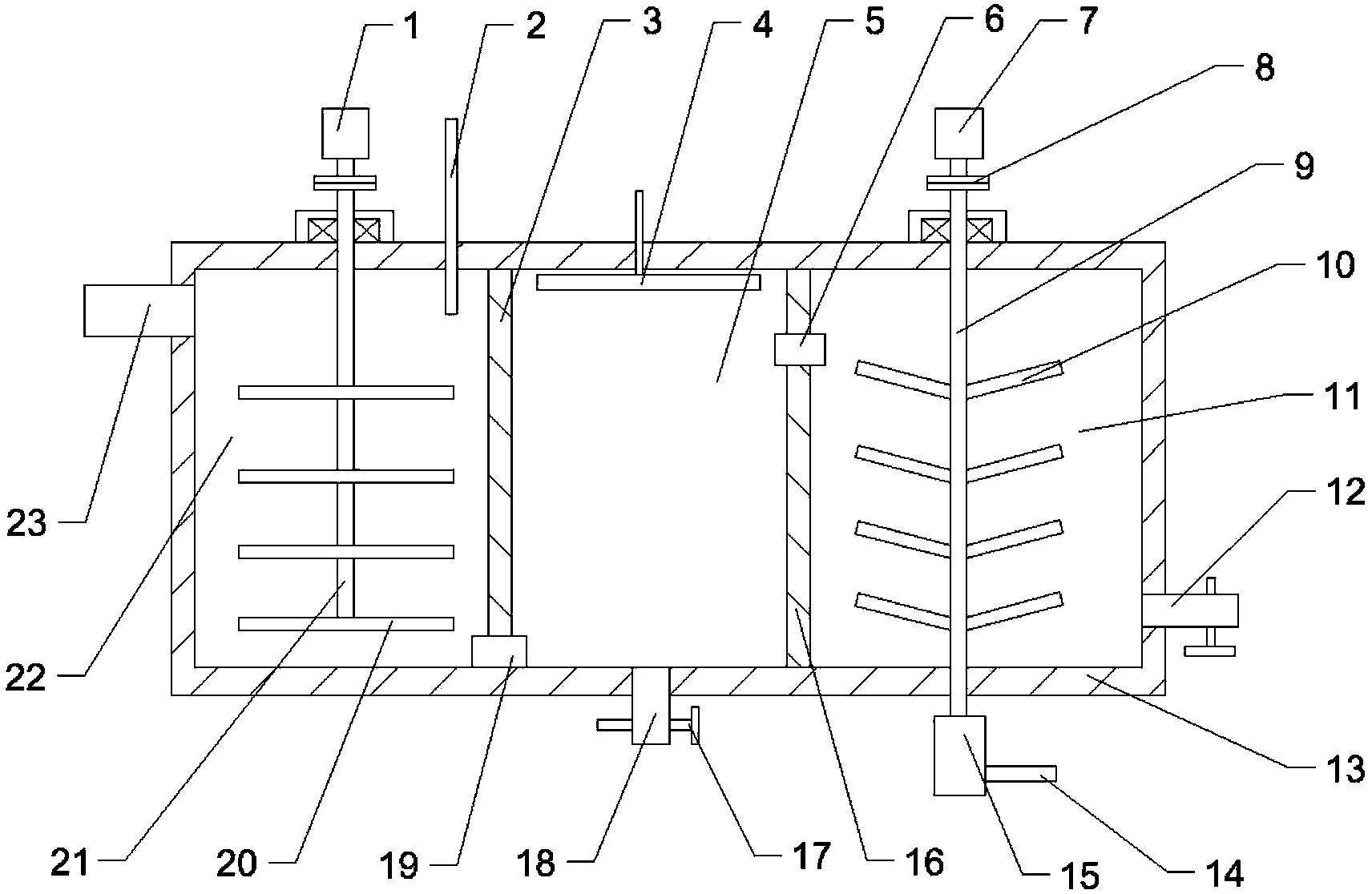

一种一体式脱硫废水处理设备，包括箱体;箱体内设有第一隔板和第二隔板;所述第一隔板和第二隔板将箱体内部分隔成三个空腔，从左至右依次为pH调节室、沉淀室和过滤室;所述pH调节室顶端中心处装有搅拌轴;所述搅拌轴上装有若干搅拌杆;搅拌轴顶端通过联轴器与第一电动机相连;pH调节室顶端右侧设有喷药管;pH调节室左侧顶端设有进水口;pH调节室通过第一单向阀与沉淀室相连通;沉淀室顶部装有喷药装置;沉淀室底部中心处设有第一排污口;沉淀室通过第二单向阀与过滤室相连通;过滤室的中心位置装有空心轴;所述空心轴顶端通过联轴器与第二电动机相连;空心轴上装有若干滤芯;空心轴底端装有旋转接头;所述旋转接头另一端连接出水管;过滤室右侧底端设有第二排污口;所述第二排污口和第一排污口上装有截止阀。
作为本实用新型进一步的方案：所述箱体为空心长方体结构。
作为本实用新型再进一步的方案：所述搅拌杆为十字形结构。
作为本实用新型再进一步的方案：所述第一单向阀安装在第一隔板的底部。
作为本实用新型再进一步的方案：所述第二单向阀安装在第二隔板的上部，其高度低于进水口的高度。
作为本实用新型再进一步的方案：所述滤芯是由半透膜制成的筒状滤芯，内部与空心轴联通，其与水平面夹角为15度。
与现有技术相比，本实用新型的有益效果是：
本实用新型结构简单，针对脱硫废水的特点进行了针对性处理，有效改善了脱硫废水的酸碱性;利用半透膜滤芯有效分离的脱硫废水中所含的金属离子;通过添加搅拌装置，提高了脱硫废水的处理速度，也延长了滤芯的使用寿命。
