申请日2016.03.22
公开(公告)日2016.05.25
IPC分类号C02F9/06
摘要
本发明公开了一种无电环保绿色水处理器，包括净水罐，净水罐包括一圆桶状外壳，在外壳内同轴安装有PP棉管、多孔电气石管以及活性炭管，靠近外壳上端处设置有切线进水管，靠近外壳底部设置有切线生活用水出水管，外壳底部中心位置设置有净水出水管与所述活性炭管中心孔相通;外壳顶部设置有通过螺纹连接的顶盖，在顶盖上设置有三道圆形嵌槽，PP棉管、多孔电气石管以及活性炭管上端插入顶盖上三道圆形槽内，下端插入外壳底部的对应的槽内;生活用水出口管采用内径内缩的文氏管结构，一根排气管一端连通到收缩段的喉部，另一端通向外壳顶部并与内部空间相通。本发明的水处理器不用电能，而且能够保留有益的微量元素，是一种环保绿色水处理器。

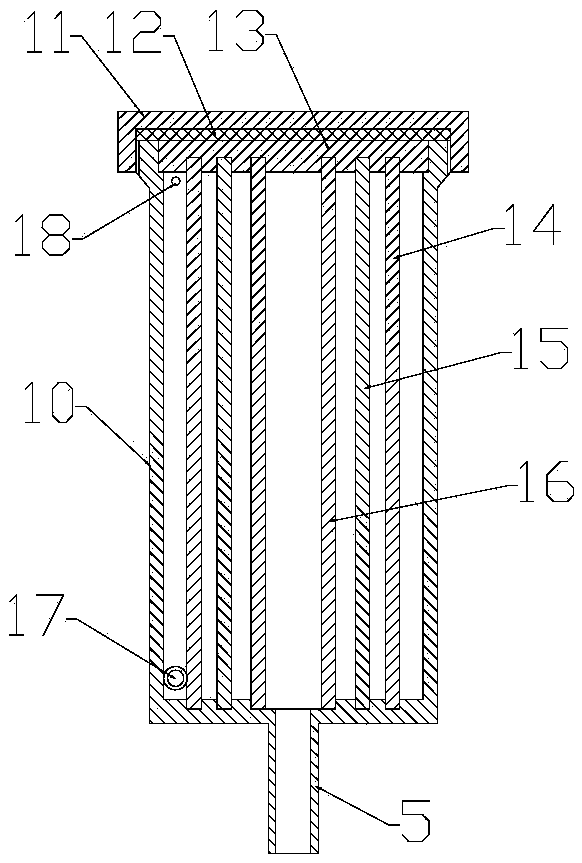

摘要附图
权利要求书
1.一种无电环保绿色水处理器，包括至少一个净水罐，所述净水罐包括一圆桶状外壳，在外壳内部空间从外向内依次同轴安装有圆管状PP棉管、多孔电气石管以及活性炭管，靠近外壳上端处设置有切线进水管，靠近外壳底部设置有切线生活用水出水管，外壳底部中心位置设置有净水出水管与所述活性炭管中心孔相通;外壳顶部设置有通过螺纹连接的顶盖，在顶盖上设置有三道圆形槽，所述PP棉管、多孔电气石管以及活性炭管上端插入顶盖上三道圆形槽内，下端插入外壳底部的对应的槽内;所述生活用水出口管在靠近所述外壳处采用内径内缩的文氏管结构，一根排气管一端连通到收缩段的喉部，另一端通向外壳顶部并与内部空间相通。
2.如权利要求1所述的无电环保绿色水处理器，其特征在于：还包括至少一个净水储水罐，所述净水储水罐的安装高度大于所述净水罐，所述净水储水罐底部进水口连接于所述净水罐的净水出水管连接，净水储水罐底部还安装有出水管和出水阀，净水罐顶部安装有排气阀。
3.如权利要求1所述的无电环保绿色水处理器，其特征在于：所述顶盖包括外盖和内盖，所述三道圆形槽设置在内盖上，内盖放置在外壳上口部;在外盖与外壳上边缘之间以及外盖与内盖之间设置有密封胶垫。
4.如权利要求1至3中之一所述的无电环保绿色水处理器，其特征在于，所述电气石管是采用如下方法得到的产品：将纳米电气石粉与糊精按体积比100：10-30的比例混合均匀，模压成圆管;在隔绝空气条件下于700-750℃进行炭化，然后冷却;再通入水蒸汽进行活化处理。
说明书
无电环保绿色水处理器
技术领域
本发明属于净水水处理领域，具体来说是一种不需要消耗电能和不产生废水的水处理器。
背景技术
饮用水对人的健康至关重要，健康的饮用水应该不含重金属、有机污染物以及病源微生物，但应当含有人体必须的矿物质。为了提高饮用水的品质，目前常用的净水机大部分是利用的“过滤”原理，按滤芯组成结构可分为微滤、超滤和反渗透三种，微滤采用不锈钢网、PP棉构成的滤芯，可过滤大于0.1微米的泥沙、红虫、铁锈等大颗粒物质，对病源性微生物以及水溶性有机物等难有效果。超滤膜可过滤大于0.01微米的细菌胶体等有害物质，但过滤不彻底，例如重金属、化学污染物不能过滤去除。因此，上述两种技术对提高水的口感均无效果。活性炭可以吸附水中的部分异味异色等有机物和余氯改善口感，并可吸附一部分重金属，但使用一段时间后活性炭的孔隙很容易堵塞。
反渗透膜孔径只有0.0001微米，故所有的细菌、病毒、重金属、有机物等均不能通过，是最彻底的水处理技术，也是目前家庭净水机中采用最普通的技术。然而，反渗透需要很高的渗透压，产水慢，并产生大量浓水，并且把对人体有益的微量元素也会去除。通过还采用活性炭作为其保护层，因此，两种滤芯均要频繁更换，使用成本高。
发明内容
针对现有技术存在的上述问题，本发明的目的在于提供一种不用电，滤芯使用时间长，且能够改善口感的水处理器。
本发明采用如下技术方案：一种无电环保绿色水处理器，包括至少一个净水罐，所述净水罐包括一圆桶状外壳，在外壳内部空间从外向内依次同轴安装有圆管状PP棉管、多孔电气石管以及活性炭管，靠近外壳上端处设置有切线进水管，靠近外壳底部设置有切线生活用水出水管，外壳底部中心位置设置有净水出水管与所述活性炭管中心孔相通;外壳顶部设置有通过螺纹连接的顶盖，在顶盖上设置有三道圆形槽，所述PP棉管、多孔电气石管以及活性炭管上端插入顶盖上三道圆形槽内，下端插入外壳底部的对应的槽内;所述生活用水出口管在靠近所述外壳处采用内径内缩的文氏管结构，一根排气管一端连通到收缩段的喉部，另一端通向外壳顶部并与内部空间相通。
进一步地，还可以包括至少一个净水储水罐，所述净水储水罐的安装高度大于所述净水罐，所述净水储水罐底部进水口连接于所述净水罐的净水出水管连接，净水储水罐底部还安装有出水管和出水阀，净水罐顶部安装有排气阀。
三道圆形槽可以直接在顶盖上加工形成，进一步地，所述顶盖包括外盖和内盖，所述三道圆形槽设置在内盖上，内盖放置在外壳上口部;在外盖与外壳上边缘之间以及外盖与内盖之间设置有密封胶垫。
所述多孔电气石管是采用如下方式形成的管状材料：将纳米电气石粉与含氧有机粘合剂按体积比100：10-30的比例混合均匀，模压成圆管;在隔绝空气条件下于700-750℃进行炭化，然后冷却;再通入水蒸汽进行活化处理，使得电气石颗粒之间形成多孔孔隙。
本发明的有益效果如下：本发明采用的PP棉过滤、多孔电气石管以及活性炭微孔均远大于反渗透膜，因此压力损失小，不需要增压泵，利用自来水本身的压力即可以实现水分子通过上述材料，所以不需要电能。本发明是利用PP棉过滤大于0.1微米的泥沙、红虫、铁锈等大颗粒物质。而利用电气石对水的活化作用，使负离子增加并呈弱碱性，其中的负离子能够破坏细菌细胞膜和细胞原生质活性酶的活性，使细菌、病毒、水体微生物的蛋白凝固达到杀菌和病毒灭活效果，并能够分解水中的有机物，同时电气石的永久带电性能能够吸附一些重金属离子和氨等带正电有臭味的离子。不能被去除的有机物或离子进一步被活性炭物理和化学吸附。从而达到净化水质和去除异味，改善水的口感。另外，由于电气石是在PP棉与活性炭之间，且通常由于人们用水是间歇性的造成水处理器并不是连续出水，电器石在水中产生的负离子等不仅可以进入活性炭而且能够扩散到PP棉内，其对微生物的杀灭效果使得水中微生物不会在PP棉和活性炭内滋生繁殖造成堵塞，且在生活用水时产生的涡旋能够带走部分上述物质达到一定自清洁效果，提高了净水器滤芯的使用周期。并且保留部分微量元素。因此，是一种无电、环保、绿色水处理器，不仅使用成本低，运行周期长，而且安装使用不受周围是否有电源的限制。
