申请日2016.03.22
公开(公告)日2016.06.01
IPC分类号C02F9/04; C02F103/10
摘要
本发明提供了一种混凝、气浮合一的油田废水深度处理装置，包括混凝装置和气浮装置，所述的混凝装置包括混凝罐体和原水进水管，所述的混凝罐体上设置有原水进水口和混凝出水口，所述的原水进水管连接在原水进水口上;所述的气浮装置包括气浮罐外桶、气浮罐内桶，所述的气浮罐内桶置于气浮罐外桶之中，所述的气浮罐外桶底部设置有混凝进水口，所述的混凝罐体的混凝出水口和气浮装置的混凝进水口之间通过混凝管道连接，通过将混凝出水口和混凝进水口直接管道相连的方式使得整个设备的布局更加紧凑和优化，本发明结构简单、布置合理、功能全面，解决了设备占地面积大、所需管材多和不易操作的缺点。

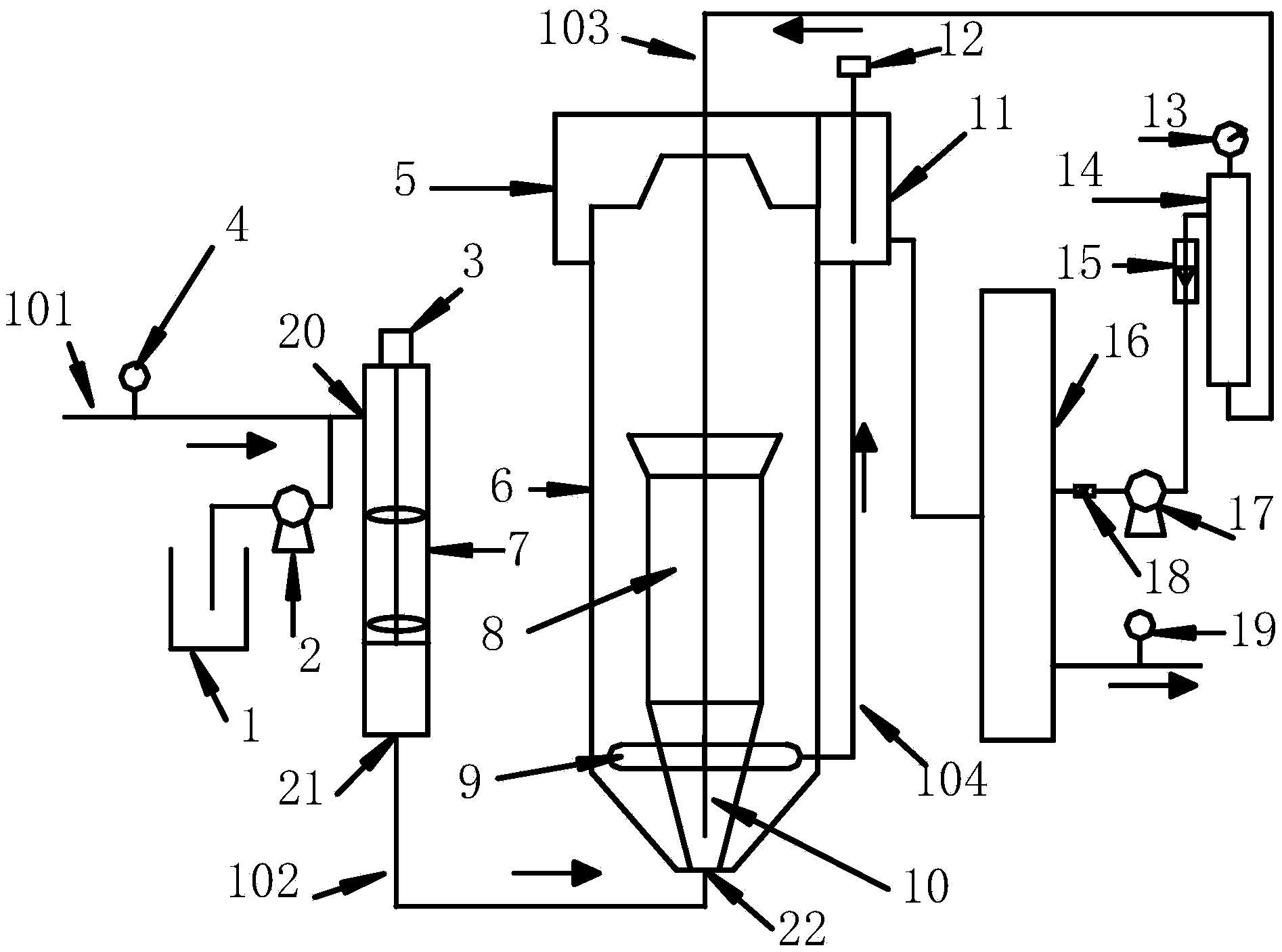

摘要附图
权利要求书
1.一种混凝、气浮合一的油田废水深度处理装置，其特征在于：包括混凝装置和气浮装置，所述的混凝装置包括混凝罐体和原水进水管，所述的混凝罐体上设置有原水进水口和混凝出水口，所述的原水进水管连接在原水进水口上;所述的气浮装置包括气浮罐外桶、气浮罐内桶，所述的气浮罐内桶置于气浮罐外桶之中，所述的气浮罐外桶底部设置有混凝进水口，所述的混凝罐体的混凝出水口和气浮装置的混凝进水口之间通过混凝管道连接。
2.如权利要求1所述的一种混凝、气浮合一的油田废水深度处理装置，其特征在于：所述的原水进水管上增设有加药装置，所述的加药装置包括加药桶和泵，所述的加药桶通过管道与原水进水管连接，所述的泵设置在所述管道上。
3.如权利要求1所述的一种混凝、气浮合一的油田废水深度处理装置，其特征在于：所述的混凝罐体为柱状罐体，所述混凝罐体的中间设置有用于混合搅拌的搅拌桨，所述的搅拌桨由电机驱动控制转动，所述的搅拌桨的叶片数量为四个。
4.如权利要求1所述的一种混凝、气浮合一的油田废水深度处理装置，其特征在于：所述的气浮装置包括溶气水管和释放器，所述的溶气水管一端连接溶气罐，另一端伸入所述的气浮罐内桶的内部与所述的释放器连接，所述的释放器与所述的混凝出水管同轴反向设置。
5.如权利要求4所述的一种混凝、气浮合一的油田废水深度处理装置，其特征在于：所述的气浮装置包括澄清吸水管、澄清水管和澄清液存储桶，所述的澄清吸水管设置在气浮罐内桶与气浮罐外桶之间，所述的澄清液存储桶和澄清吸水管之间采用所述的澄清水管连接。
6.如权利要求5所述的一种混凝、气浮合一的油田废水深度处理装置，其特征在于：所述的澄清液存储桶上设置有液位调节装置。
说明书
一种混凝、气浮合一的油田废水深度处理装置
技术领域
本发明涉及一种污水处理装置，尤其涉及一种混凝、气浮合一的油田废水深度处理装置。
背景技术
目前油田废水经三相分离器、精滤过滤罐等一套设备处理后，其含油量、悬浮物浓度和颗粒中值直径为达到回注水的A3标准。需要在精滤罐前端添加一套占地面积小、操作方便的深度处理装置。然而，现有的混凝工段和气浮工段的设备相对独立，使其具有占地面积大、所需管材多和不易操作的缺点，且对其两工段连接部分的密封性具有较高要求。
发明内容
本发明要解决的技术问题是：为了解决现有的设备占地面积大、所需的连接管道管材多和不易操作等缺点，本发明提供了一种混凝、气浮合一的油田废水深度处理装置来解决上述问题。
本发明解决其技术问题所采用的技术方案是：一种混凝、气浮合一的油田废水深度处理装置，包括混凝装置和气浮装置，所述的混凝装置包括混凝罐体和原水进水管，所述的混凝罐体上设置有原水进水口和混凝出水口，所述的原水进水管连接在原水进水口上;所述的气浮装置包括气浮罐外桶、气浮罐内桶，所述的气浮罐内桶置于气浮罐外桶之中，所述的气浮罐外桶底部设置有混凝进水口，所述的混凝罐体的混凝出水口和气浮装置的混凝进水口之间通过混凝管道连接。
进一步地：所述的原水进水管上增设有加药装置，所述的加药装置包括加药桶和泵，所述的加药桶通过管道与原水进水管连接，所述的泵设置在所述管道上，泵将加药桶中的药剂输送到原水进水管中，实现药剂与原水的快速混合。
进一步地：所述的混凝罐体为柱状罐体，所述混凝罐体的中间设置有用于混合搅拌的搅拌桨，所述的搅拌桨由电机驱动控制转动，所述的搅拌桨的叶片数量为四个。
进一步地：所述的气浮装置包括溶气水管和释放器，所述的溶气水管一端连接溶气罐，另一端伸入所述的气浮罐内桶的内部与所述的释放器连接，所述的释放器与所述的混凝出水管同轴反向设置。
进一步地：所述的气浮装置包括澄清吸水管、澄清水管和澄清液存储桶，所述的澄清吸水管设置在气浮罐内桶与气浮罐外桶之间，所述的澄清液存储桶和澄清吸水管之间采用所述的澄清水管连接。
进一步地：所述的澄清液存储桶上设置有液位调节装置，可以根据水质好坏调节液面高度。
本发明的有益效果：本发明一种混凝、气浮合一的油田废水深度处理装置通过将混凝出水口和混凝进水口直接管道相连的方式使得整个设备的布局更加紧凑和优化，本发明结构简单、布置合理、功能全面，解决了设备占地面积大、所需管材多和不易操作的缺点
