申请日2016.04.01
公开(公告)日2016.08.31
IPC分类号F26B23/08; F26B25/00; F26B1/00; B02C4/02
摘要
本实用新型公开了一种废水中的废渣回收粉碎干燥装置，包括壳体;所述壳体上设置有加料罐和出料口;壳体内部通过隔板分隔成淋水腔和烘干腔;所述淋水腔设置在烘干腔上方;淋水腔中设置有第一传送带;第一传送带表面设置有拨渣凸起;第一从动轮正下方设置有废渣粉碎装置;所述废渣粉碎装置中设置有挤压辊;所述隔板下表面设置有多个微波烘干装置;所述烘干腔中设置有第二传送带;本实用新型通过第一传送带的设置，利于废渣中的废水快速淋下，便于进行粉碎处理;废渣粉碎装置中挤压辊的设置，将废渣进行挤压粉碎，并通过搅拌棒对粉碎后的废渣进行搅拌，便于粉碎后的废渣相互分离，方便进行干燥处理;微波烘干装置用于对废渣进行高效烘干。
权利要求书
1.一种废水中的废渣回收粉碎干燥装置，包括壳体;其特征在于，所述壳体上设置有加料罐和出料口;所述加料罐设置在壳体上表面左侧，且设置有密封盖;所述出料口设置在壳体下表面左侧，其上设置有出料挡板;壳体内部通过隔板分隔成淋水腔和烘干腔;所述淋水腔设置在烘干腔上方;淋水腔中设置有第一传送带;所述第一传送带设置在第一主动轮和第一从动轮外表面;第一传送带表面设置有拨渣凸起;所述拨渣凸起均匀设置在第一传送带上，两个拨渣凸起之间的第一传送带上设置通孔;第一从动轮正下方设置有废渣粉碎装置;所述废渣粉碎装置中设置有挤压辊;所述挤压辊分为第一挤压辊和第二挤压辊;所述第一挤压辊和第二挤压辊相互旋合;第一挤压辊和第二挤压辊下方设置有搅拌棒;所述搅拌棒水平放置，固定在搅拌棒安装盘上;所述搅拌棒安装盘与搅拌电机的主轴固定连接;所述搅拌电机固定在废渣粉碎装置外表面;搅拌棒下方设置有均料板;所述均料板上设置有若干通孔;淋水腔底部设置有排液管;所述排液管上设置有阀门;所述隔板下表面设置有多个微波烘干装置;所述烘干腔中设置有第二传送带;所述第二传送带设置在第二主动轮和第二从动轮外表面;淋水腔侧面通过尾气管与尾气处理装置连接;所述尾气管中间设置有抽风机;所述尾气处理装置中设置有活性炭吸附板;所述活性炭吸附板设置有两块。
2.根据权利要求1所述的废水中的废渣回收粉碎干燥装置，其特征在于，所述第一主动轮和第一从动轮设置在同一水平面上。
3.根据权利要求1所述的废水中的废渣回收粉碎干燥装置，其特征在于，所述第二主动轮和第二从动轮设置在同一水平面上。
4.根据权利要求1所述的废水中的废渣回收粉碎干燥装置，其特征在于，所述尾气处理装置底部设置有排放管。
说明书
一种废水中的废渣回收粉碎干燥装置
技术领域
本实用新型涉及一种废渣处理设备，具体是一种废水中的废渣回收粉碎干燥装置。
背景技术
生产要发展，人类生存的环境也要保护，越来越多的工业废渣不经过处理就胡乱的焚烧、填埋;许多还含有重金属等有害物质，已经严重影响我们的生存环境，一方面是人们的意识尚未引起足够的重视，另一方面处理这些工业废渣的技术较为复杂，处理成本极高也是此项工作的难点之一;废渣在处理过程中需要对废渣进行粉碎烘干，以便进行无害化处理;现有的废渣粉碎烘干设备工作效率低下，粉碎不彻底，大小不均匀，烘干速度慢，烘干不彻底。
实用新型内容
本实用新型的目的在于提供一种废水中的废渣回收粉碎干燥装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

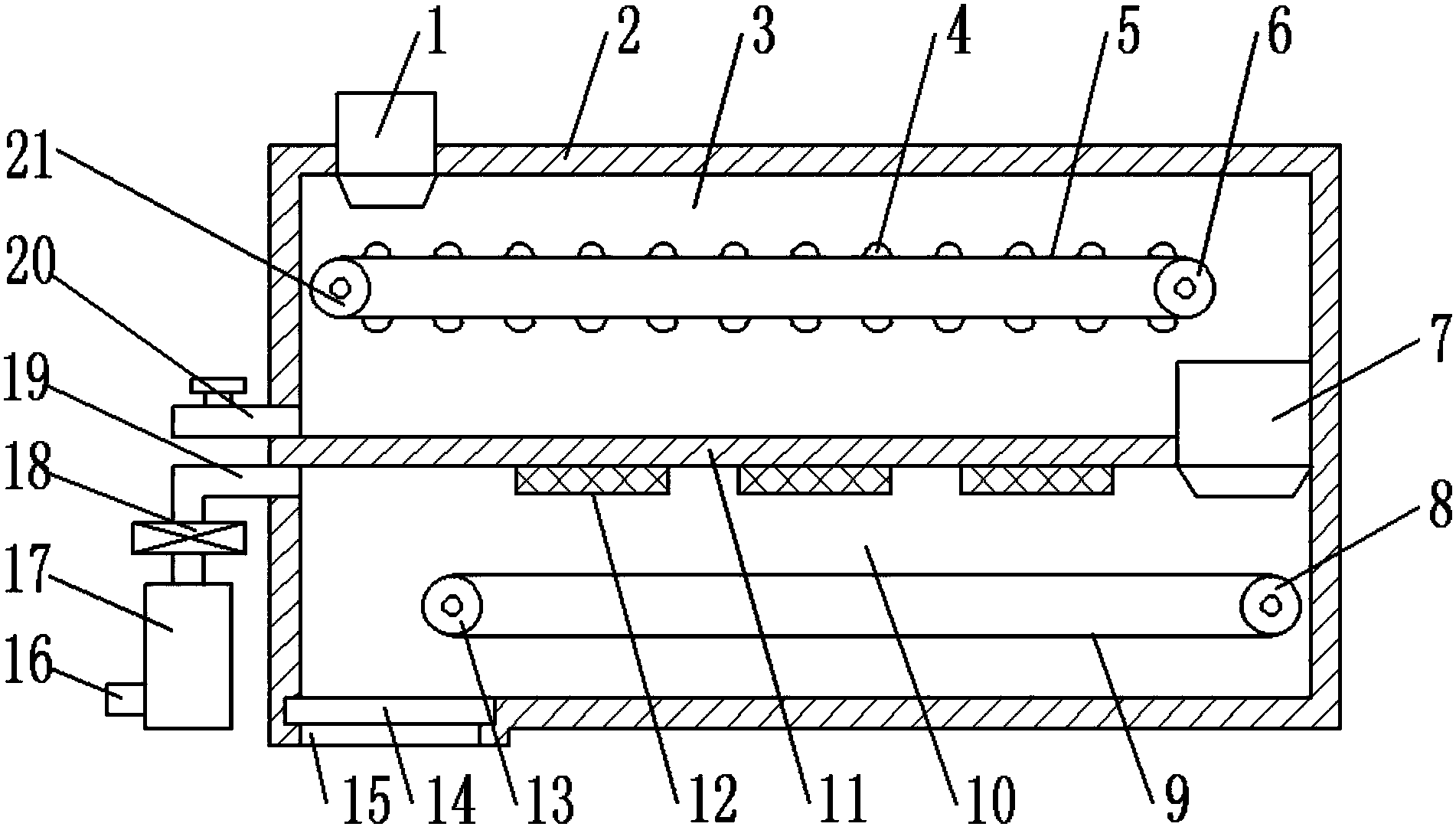

一种废水中的废渣回收粉碎干燥装置，包括壳体;所述壳体上设置有加料罐和出料口;所述加料罐设置在壳体上表面左侧，且设置有密封盖;所述出料口设置在壳体下表面左侧，其上设置有出料挡板;壳体内部通过隔板分隔成淋水腔和烘干腔;所述淋水腔设置在烘干腔上方;淋水腔中设置有第一传送带;所述第一传送带设置在第一主动轮和第一从动轮外表面;第一传送带表面设置有拨渣凸起;所述拨渣凸起均匀设置在第一传送带上，两个拨渣凸起之间的第一传送带上设置通孔;第一从动轮正下方设置有废渣粉碎装置;所述废渣粉碎装置中设置有挤压辊;所述挤压辊分为第一挤压辊和第二挤压辊;所述第一挤压辊和第二挤压辊相互旋合;第一挤压辊和第二挤压辊下方设置有搅拌棒;所述搅拌棒水平放置，固定在搅拌棒安装盘上;所述搅拌棒安装盘与搅拌电机的主轴固定连接;所述搅拌电机固定在废渣粉碎装置外表面;搅拌棒下方设置有均料板;所述均料板上设置有若干通孔;淋水腔底部设置有排液管;所述排液管上设置有阀门;所述隔板下表面设置有多个微波烘干装置;所述烘干腔中设置有第二传送带;所述第二传送带设置在第二主动轮和第二从动轮外表面;淋水腔侧面通过尾气管与尾气处理装置连接;所述尾气管中间设置有抽风机;所述尾气处理装置中设置有活性炭吸附板;所述活性炭吸附板设置有两块。
作为本实用新型进一步的方案：所述第一主动轮和第一从动轮设置在同一水平面上。
作为本实用新型进一步的方案：所述第二主动轮和第二从动轮设置在同一水平面上。
作为本实用新型再进一步的方案：所述尾气处理装置底部设置有排放管。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过第一传送带的设置，利于废渣中的废水快速淋下，便于进行粉碎处理;废渣粉碎装置中挤压辊的设置，将废渣进行挤压粉碎，并通过搅拌棒对粉碎后的废渣进行搅拌，便于粉碎后的废渣相互分离，方便进行干燥处理;微波烘干装置用于对废渣进行高效烘干;抽风机用于将烘干腔中的湿气抽出，加速烘干;活性炭吸附板用于对废气进行吸附处理，防止废气污染空气。
