申请日2016.03.22
公开(公告)日2016.08.03
IPC分类号F16K17/168; F16K37/00
摘要
本实用新型涉及一种多功能水处理阀，阀体的进水口安装有流量检测器，流量检测器后端的阀体内安装有取样阀，取样阀后端的阀体下端安装有弹簧，弹簧的上端安装有感压膜;感压膜上安装有自动阀塞，自动阀塞的上端安装有手动阀塞;阀体的上端安装有密封盖，密封盖上设置有开度显示窗。该多功能水处理阀结构简单，使用方便，通过感压膜的感知，实现自动阀塞对阀体的密封，通过取样阀可方便的对阀体内部的溶液进行取样检验，通过流量检测器可对溶液的流速进行检测，减少了各种专阀、专管、专用，增加了专用水管的使用数量，降低了成本。

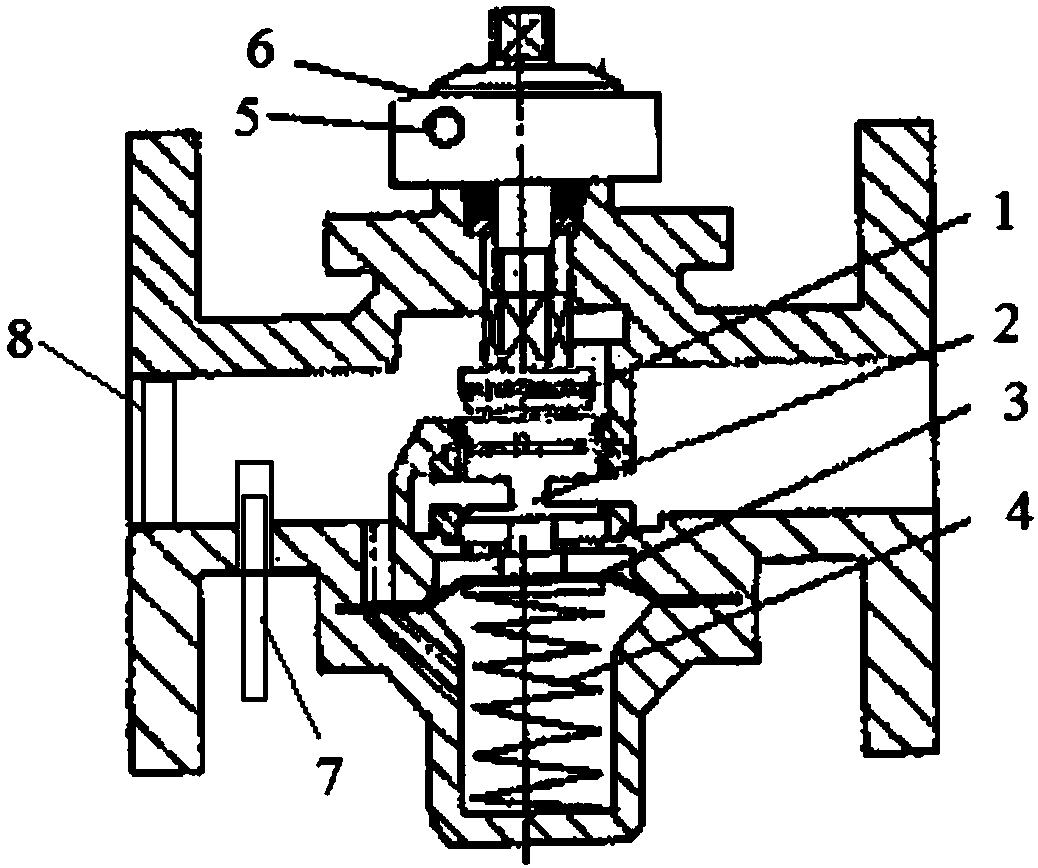

摘要附图
权利要求书
1.一种多功能水处理阀，其特征在于，该多功能水处理阀包括：手动阀塞、自动阀塞、感压膜、弹簧、开度显示窗、密封盖、取样阀、流量检测器;
阀体的进水口安装有流量检测器，流量检测器后端的阀体内安装有取样阀，取样阀后端的阀体下端安装有弹簧，弹簧的上端安装有感压膜;感压膜上安装有自动阀塞，自动阀塞的上端安装有手动阀塞;阀体的上端安装有密封盖，密封盖上设置有开度显示窗。
2.如权利要求1所述的多功能水处理阀，其特征在于，所述的流量检测器采用流量表、流量计和流量传感器的其中一种。
3.如权利要求1所述的多功能水处理阀，其特征在于，所述的取样阀至少设有一个进水孔与阀体上任意部位设有水孔的水流道连通;取样阀进水孔与取样阀上的出水孔通过开关转位相通。
4.如权利要求1所述的多功能水处理阀，其特征在于，所述的手动阀塞与自动阀塞之间设置有密封垫。
说明书
一种多功能水处理阀
技术领域
本实用新型属于水处理装置技术领域，尤其涉及一种多功能水处理阀。
背景技术
现有技术中多路水处理阀的管接头与水管连接结构单一，在实际生产中，企业要根据对管路内部压力、流量的检测实现自动控制，需要使用多种不同型号规格的多路水处理阀，为之配套各种连接结构的专用水管。专阀、专管、专用，增加了专用水管的使用数量，明显地提高了企业的生产成本。
发明内容
本实用新型为解决公知技术中存在的实现管路的自动检测时，使用的专用水管数量多，提高了企业的生产成本的问题而提供一种结构简单、安装使用方便、提高工作效率的多功能水处理阀。
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：该多功能水处理阀包括：手动阀塞、自动阀塞、感压膜、弹簧、开度显示窗、密封盖、取样阀、流量检测器;
阀体的进水口安装有流量检测器，流量检测器后端的阀体内安装有取样阀，取样阀后端的阀体下端安装有弹簧，弹簧的上端安装有感压膜;感压膜上安装有自动阀塞，自动阀塞的上端安装有手动阀塞;阀体的上端安装有密封盖，密封盖上设置有开度显示窗。
本实用新型还可以采用如下技术措施：
所述的流量检测器采用流量表、流量计和流量传感器的其中一种。
所述的取样阀至少设有一个进水孔与阀体上任意部位设有水孔的水流道连通;取样阀进水孔与取样阀上的出水孔通过开关转位相通。
所述的手动阀塞与自动阀塞之间设置有密封垫。
本实用新型具有的优点和积极效果是：该多功能水处理阀结构简单，使用方便，通过感压膜的感知，实现自动阀塞对阀体的密封，通过取样阀可方便的对阀体内部的溶液进行取样检验，通过流量检测器可对溶液的流速进行检测，减少了各种专阀、专管、专用，增加了专用水管的使用数量，降低了成本。
