申请日2016.03.22
公开(公告)日2016.08.03
IPC分类号B01D36/04; C02F9/02
摘要
本实用新型公开了一种平流式污水沉淀池，包括沉淀池主体、污水进水管、污水进水管阀门、沉淀池水槽和出水管，所述沉淀池主体底部设有排污通道，所述排污通道套接有圆饼，所述圆饼套接有活动轴，所述活动轴一端连接有飞轮，所述圆饼连接有污泥槽，所述污泥槽连接有活动轴，所述活动轴另一端上设有条形凸起，所述沉淀池主体一侧固定连接有圆形卡块，所述圆形卡块上设有与条形凸起相匹配的卡槽，所述圆形卡块上设有与排污通道连通的排污冲洗口,所述排污通道设有排污口，所述排污口连接有排污管，本实用新型能更方便、更快捷的排出沉淀池中的污泥，节省平流式污水沉淀池的成本，提高平流式沉淀池的污水处理能力。

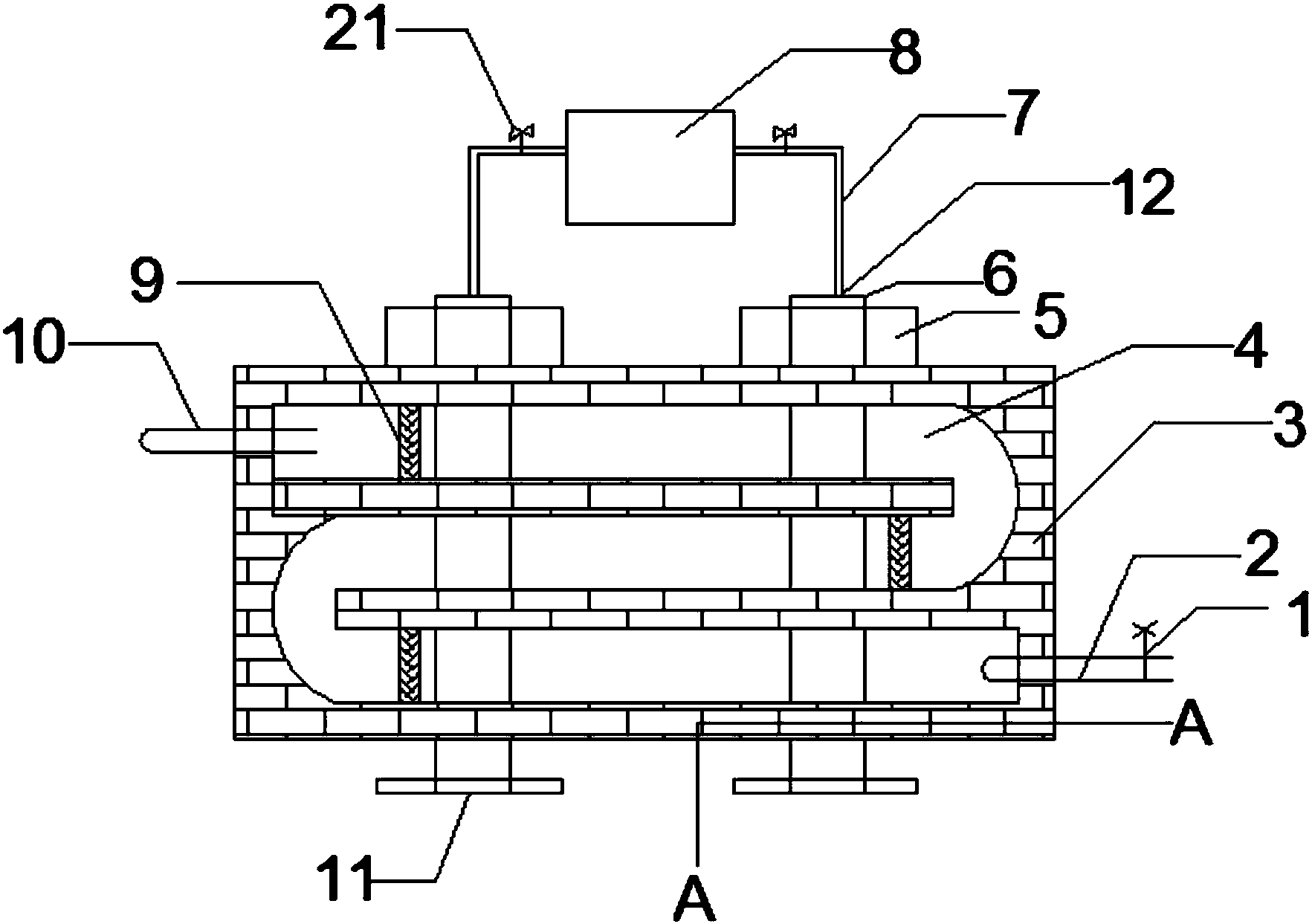

摘要附图
权利要求书
1.一种平流式污水沉淀池，包括沉淀池主体(3)、污水进水管(2)、污水进水管阀门(1)、沉淀池水槽(4)和出水管(10)，其特征在于：所述沉淀池主体(3)底部设有排污通道(17)，所述排污通道(17)套接有圆饼(16)，所述圆饼(16)套接有活动轴(6)，所述活动轴(16)一端连接有飞轮(11)，所述圆饼(16)连接有污泥槽(15)，所述污泥槽(15)连接有活动轴(6)，所述活动轴(6)另一端设有条形凸起(14)，所述沉淀池主体(3)一侧固定连接有圆形卡块(5)，所述圆形卡块(5)上设有与条形凸起(14)相匹配的卡槽(13)，所述圆形卡块(5)上设有与排污通道(17)连通的排污冲洗口(12),所述排污冲洗口(12)连接有净水出水管(7)，所述净水出水管(7)上设有净水出水阀(21)，所述净水出水管(7)连接有净水槽(8)，所述沉淀池水槽(4)设有过滤网(9)，所述排污通道(17)设有排污口(20)，所述排污口(20)连接有排污管(19)，所述排污管(19)上设有阀门(18)。
2.根据权利要求1所述的一种平流式污水沉淀池，其特征在于：所述净水槽(8)中的净水为出水管(10)流出的水。
3.根据权利要求1所述的一种平流式污水沉淀池，其特征在于：所述过滤网(9)为方形网状结构。
说明书
一种平流式污水沉淀池
技术领域
本实用新型属于污水处理技术领域，具体涉及一种污水沉淀池。
背景技术
现代社会的快速发展，水资源缺乏的问题日益明显。节约用水，水资源循环利用，污水的再处理成为了现代社会发展的重要课题，其中污水的处理更是其中的龙头。平流式沉淀池是污水处理中沉淀池的一种类型。平流式沉淀池是废水从池的一端进入，从另一端流出，水流在池内做水平运动，池平面呈长方形，可以是单个或多个进行串联。平流式沉淀池对冲击负荷和温度变化的适应能力较强，施工简单，造价低，但排泥不方便，采用机械排泥，机械设备和驱动件均浸在水中，易锈蚀;排泥不方便不仅加大了平流式沉淀池使用的成本，更是大大限制了平流式沉淀池的实用范围，不适应现代化社会生产的需要。
实用新型内容
本实用新型的目的在于提供一种平流式污水沉淀池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种平流式污水沉淀池，包括沉淀池主体、污水进水管、污水进水管阀门、沉淀池水槽和出水管，所述沉淀池主体底部设有排污通道，所述排污通道套接有圆饼，所述圆饼套接有活动轴，所述活动轴一端连接有飞轮，所述圆饼连接有污泥槽，所述污泥槽连接有活动轴，所述活动轴另一端设有条形凸起，所述沉淀池主体一侧固定连接有圆形卡块，所述圆形卡块上设有与条形凸起相匹配的卡槽，所述圆形卡块上设有与排污通道连通的排污冲洗口,所述排污冲洗口连接有净水出水管，所述净水出水管上设有进水阀，所述净水出水管连接有净水槽，所述沉淀池水槽设有过滤网，所述排污通道设有排污口，所述排污口连接有排污管，所述排污管上设有阀门。
优选的，所述净水槽中的净水为出水管流出的水。
优选的，所述过滤网为方形网状结构。
本实用新型的技术效果和优点：该能更方便、更快捷的排除沉淀池中的污泥，节省平流式污水沉淀池的成本，提高平流式沉淀池的污水处理能力，扩大其适用范围，促进了水资源再利用的发展
