申请日2016.03.18
公开(公告)日2016.08.31
IPC分类号C02F9/08; C02F11/12
摘要
本实用新型公开了一种可回收利用污泥的污水处理装置，包括蓄水箱、第一污泥过滤箱、第二污泥过滤箱、干泥室、过滤消毒室和循环管;所述蓄水箱下方设置有缓流器;所述第一污泥过滤箱设置在缓流器下方;所述干泥室包括第一干泥室和第二干泥室;所述第二污泥过滤箱设置在第一污泥过滤箱的下方;所述过滤消毒室通过管道与第二污泥过滤室固定连接;所述循环管包括第一循环管、第二循环管和第三循环管;本实用新型进药器可以控制进药量，更加的经济;污泥过滤层可以收集污泥，进行再利用;干泥室内的热风扇对出泥板上的污泥进行干燥处理，便于进行运输和再利用;循环装置可以对污水进行反复净化。
权利要求书
1.一种可回收利用污泥的污水处理装置，包括蓄水箱、第一污泥过滤箱、第二污泥过滤箱、干泥室、过滤消毒室和循环管;其特征在于，所述蓄水箱下方设置有缓流器;所述第一污泥过滤箱设置在缓流器下方;所述第一污泥过滤箱内设置有第一污泥过滤层;所述第一污泥过滤箱与第一导泥管固定连接;所述干泥室包括第一干泥室和第二干泥室;所述第一导泥管与第一干泥室固定连接;所述第一干泥室内设置有出泥板、热风扇和出泥管;所述出泥板与导泥管固定连接;所述干泥室顶部设置三个热风扇;所述出泥管与出泥板固定连接;所述第二污泥过滤箱设置在第一污泥过滤箱的下方;第二污泥过滤箱内设置有第二污泥过滤层;所述第二污泥过滤箱与第二导泥管固定连接;所述第二导泥管与第二干泥室固定连接;所述第二干泥室内设置有出泥板、热风扇和出泥管;所述出泥板与导泥管固定连接;所述干泥室顶部设置三个热风扇;所述出泥管与出泥板固定连接;所述过滤消毒室通过管道与第二污泥过滤室固定连接;所述过滤消毒室内设置有粗过滤层、细过滤层、活性炭过滤层和紫外线灯管;所述粗过滤层设置在过滤消毒室的右侧通道;所述细过滤层设置在粗过滤层的下方;所述活性炭过滤层设置在过滤消毒室的中间通道;所述紫外线灯管设置在过滤消毒室的顶部;所述循环管包括第一循环管、第二循环管和第三循环管。
2.根据权利要求1所述的可回收利用污泥的污水处理装置，其特征在于，所述蓄水箱一侧设置进水口，蓄水箱上方设置进药器;所述进药器包括进药口、挡药板和紧固螺钉;所述紧固螺钉设置在挡药板上方。
3.根据权利要求1所述的可回收利用污泥的污水处理装置，其特征在于，所述第一循环管设置在粗过滤层的上方，另一端连接至蓄水箱一侧;所述第一循环管上设置有第一循环泵;所述第二循环管设置在活性炭过滤层的上方，另一端连接至蓄水箱一侧;所述第二循环管上设置有第二循环泵;所述第三循环管设置在紫外线灯管的下方，另一端连接至蓄水箱一侧;所述第三循环管上设置有第三循环泵。
4.根据权利要求1所述的可回收利用污泥的污水处理装置，其特征在于，所述过滤消毒室一侧设置有出水口。
说明书
一种可回收利用污泥的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种可回收利用污泥的污水处理装置。
背景技术
随着工业的发达，由工业产生的污水也越来越多，污水处理成了一个很重大的挑战，目前市场上的污水处理装置都过于复杂，并且造价过高，污水处理后剩余的产物不能很好地回收利用，因此会造成处理成本过高，经济效益不明显，而且很多污水处理装置并不能彻底的净化污水，在投药时也不能很好的控制用量，造成浪费等等问题。
实用新型内容
本实用新型的目的在于提供一种可回收利用污泥的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

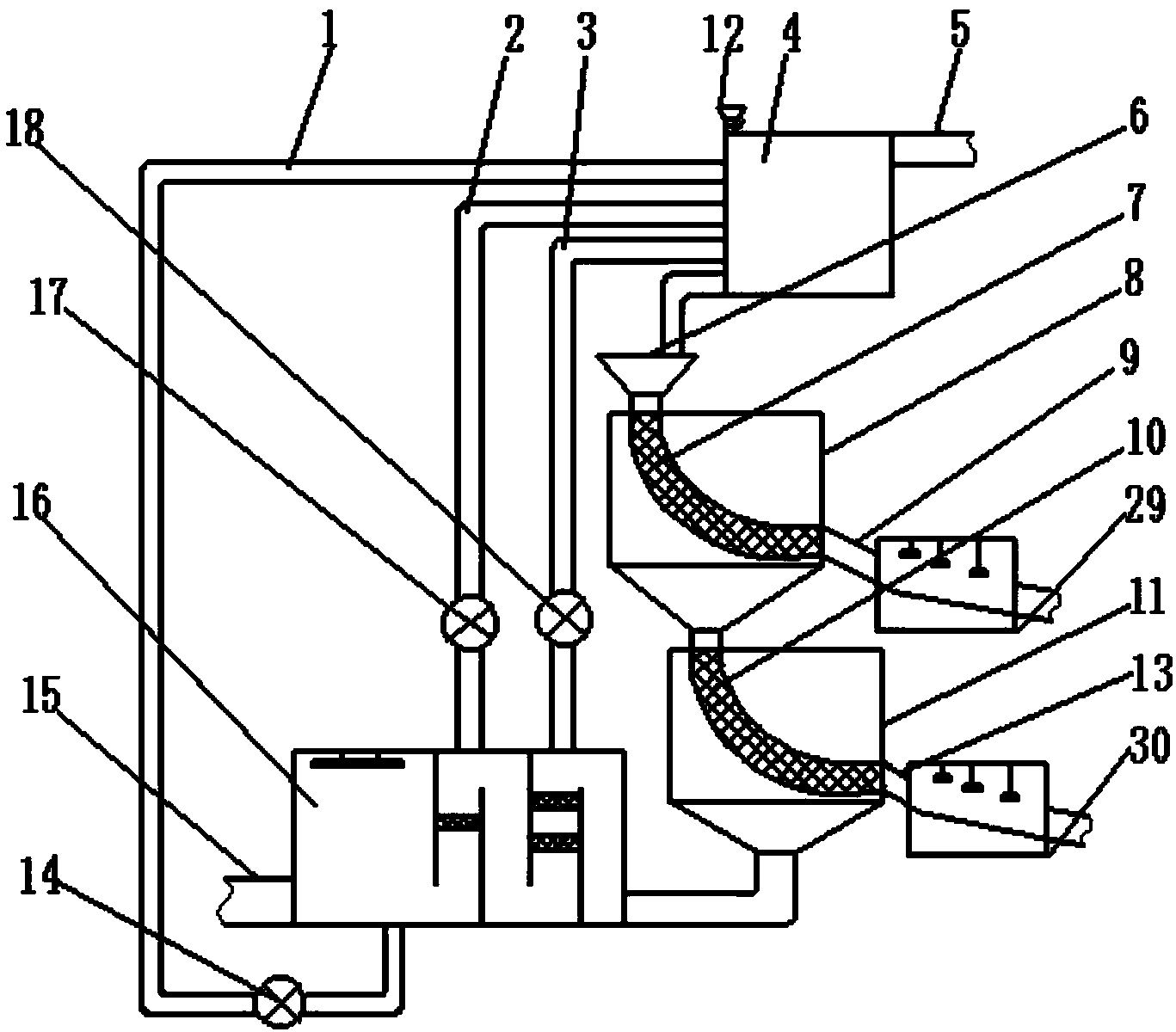

一种可回收利用污泥的污水处理装置，包括蓄水箱、第一污泥过滤箱、第二污泥过滤箱、干泥室、过滤消毒室和循环管;所述蓄水箱下方设置有缓流器;所述第一污泥过滤箱设置在缓流器下方;所述第一污泥过滤箱内设置有第一污泥过滤层;所述第一污泥过滤箱与第一导泥管固定连接;所述干泥室包括第一干泥室和第二干泥室;所述第一导泥管与第一干泥室固定连接;所述第一干泥室内设置有出泥板、热风扇和出泥管;所述出泥板与导泥管固定连接;所述干泥室顶部设置三个热风扇;所述出泥管与出泥板固定连接;所述第二污泥过滤箱设置在第一污泥过滤箱的下方;第二污泥过滤箱内设置有第二污泥过滤层;所述第二污泥过滤箱与第二导泥管固定连接;所述第二导泥管与第二干泥室固定连接;所述第二干泥室内设置有出泥板、热风扇和出泥管;所述出泥板与导泥管固定连接;所述干泥室顶部设置三个热风扇;所述出泥管与出泥板固定连接;所述过滤消毒室通过管道与第二污泥过滤室固定连接;所述过滤消毒室内设置有粗过滤层、细过滤层、活性炭过滤层和紫外线灯管;所述粗过滤层设置在过滤消毒室的右侧通道;所述细过滤层设置在粗过滤层的下方;所述活性炭过滤层设置在过滤消毒室的中间通道;所述紫外线灯管设置在过滤消毒室的顶部;所述循环管包括第一循环管、第二循环管和第三循环管。
作为本实用新型进一步的方案：所述蓄水箱一侧设置进水口，蓄水箱上方设置进药器;所述进药器包括进药口、挡药板和紧固螺钉;所述紧固螺钉设置在挡药板上方。
作为本实用新型进一步的方案：所述第一循环管设置在粗过滤层的上方，另一端连接至蓄水箱一侧;所述第一循环管上设置有第一循环泵;所述第二循环管设置在活性炭过滤层的上方，另一端连接至蓄水箱一侧;所述第二循环管上设置有第二循环泵;所述第三循环管设置在紫外线灯管的下方，另一端连接至蓄水箱一侧;所述第三循环管上设置有第三循环泵。
作为本实用新型再进一步的方案：所述过滤消毒室一侧设置有出水口。
与现有技术相比，本实用新型的有益效果是：
本实用新型进药器上的紧固螺钉设置在挡药板上方，可以控制挡药板位置，从而控制进药量，节约用药量，更加的经济;污泥过滤层呈圆弧形，第一污泥过滤层可以过滤大颗粒污泥，第二污泥过滤层可以过滤小颗粒污泥，污泥由于重力作用和水流的冲刷作用，会向下方排出污泥，从而可以收集污泥，进行再利用;干泥室内的热风扇，用于对出泥板上的污泥进行干燥处理，便于进行运输和再利用;循环装置可以对污水进行反复净化，彻底的净化污水。
