申请日2016.03.18
公开(公告)日2016.09.14
IPC分类号C02F9/02
摘要
一种用于油田的污水处理装置，包括罐体，所述罐体顶部通过管道连接有预处理装置，所述预处理装置包括预处理箱体，预处理箱体内设有隔板，隔板将预处理箱体分为左室和右室;所述罐体内设有第一滤网，第一滤网呈漏斗状，所述第一滤网的上方设有第一吸盘，第一吸盘通过第一吸附管与浓缩箱体连接，第一滤网下方设有第二滤网，第二滤网呈漏斗状，第二滤网的上方设有第二吸盘，第二吸盘通过第二吸附管与浓缩箱体连接，所述第一滤网的网眼直径大于第二滤网的网眼直径。本实用新型的有益效果是设置有预处理装置，对污水中含有的较多污泥进行预处理，有效降低了后续的处理压力;设置有第一滤网和第二滤网，有效对污水中的杂质污泥去除。
权利要求书
1.一种用于油田的污水处理装置，包括罐体，其特征在于，所述罐体顶部通过管道连接有预处理装置，所述预处理装置包括预处理箱体，预处理箱体内设有隔板，隔板将预处理箱体分为左室和右室;所述罐体内设有第一滤网，第一滤网呈漏斗状，所述第一滤网的上方设有第一吸盘，第一吸盘通过第一吸附管与浓缩箱体连接，第一滤网下方设有第二滤网，第二滤网呈漏斗状，第二滤网的上方设有第二吸盘，第二吸盘通过第二吸附管与浓缩箱体连接，所述第一滤网的网眼直径大于第二滤网的网眼直径;所述第二滤网下方设有导流板，所述导流板呈漏斗状，导流板下端与油水分离器相连接。
2.根据权利要求1所述的一种用于油田的污水处理装置，其特征在于，所述隔板的高度小于预处理箱体的高度。
3.根据权利要求1或2所述的一种用于油田的污水处理装置，其特征在于，所述预处理箱体的左侧设有进液口。
4.根据权利要求3所述的一种用于油田的污水处理装置，其特征在于，所述罐体顶部通过管道与预处理箱体的右室相连通。
5.根据权利要求1所述的一种用于油田的污水处理装置，其特征在于，所述第一吸附管和第二吸附管上均设有污泥泵。
说明书
一种用于油田的污水处理装置
技术领域
本实用新型涉及油田技术领域，具体涉及一种用于油田的污水处理装置。
背景技术
油田污水主要包括原油脱出水(又名油田采出水)、钻井污水及站内其它类型的含油污水。油田污水的处理依据油田生产、环境等因素可以有多种方式。当油田需要注水时，油田污水经处理后回注地层，此时要对水中的悬浮物、油等多项指标进行严格控制，防止其对地层产生伤害。如果是作为蒸汽发生器或锅炉的给水，则要严格控制水中的钙、镁等易结垢的离子含量、总矿化度以及水中的油含量等。如果处理后排放，则根据当地环境要求，将污水处理到排放标准。我国一些干旱地区，水资源严重缺乏，如何将采油过程中产生的污水变废为宝，处理后用于饮用或灌溉，具有十分重要的现实意义。
油田污水处理主要分为过滤和除油两级处理，处理后的污水再进行回注，在现有技术中，对于污水中的杂质过滤效果难以达到要求，常常因污水中含有的杂质较多而影响后续的使用效果。
实用新型内容
本实用新型的目的在于提供一种用于油田的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

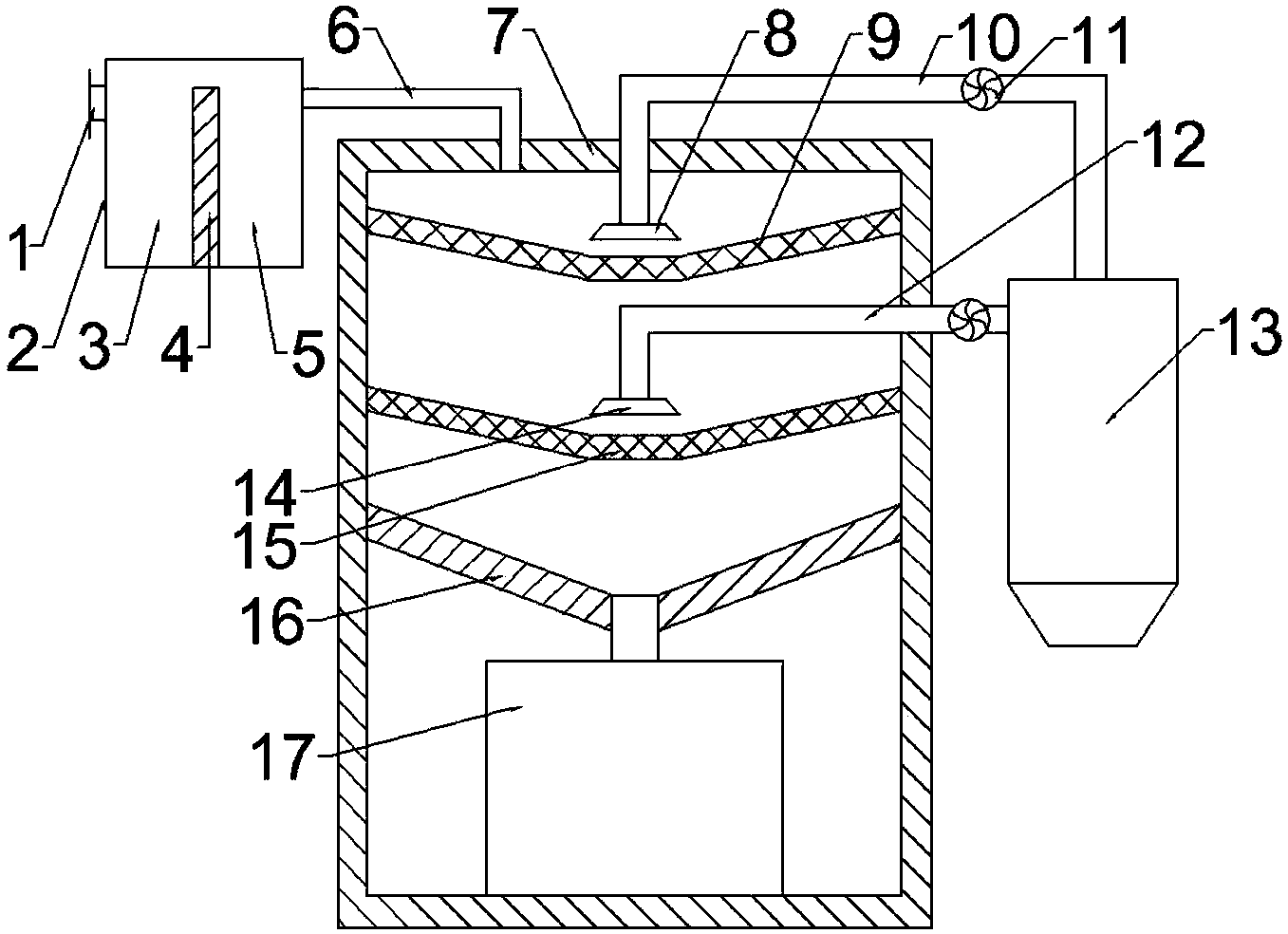

一种用于油田的污水处理装置，包括罐体，所述罐体顶部通过管道连接有预处理装置，所述预处理装置包括预处理箱体，预处理箱体内设有隔板，隔板将预处理箱体分为左室和右室;所述罐体内设有第一滤网，第一滤网呈漏斗状，所述第一滤网的上方设有第一吸盘，第一吸盘通过第一吸附管与浓缩箱体连接，第一滤网下方设有第二滤网，第二滤网呈漏斗状，第二滤网的上方设有第二吸盘，第二吸盘通过第二吸附管与浓缩箱体连接，所述第一滤网的网眼直径大于第二滤网的网眼直径;所述第二滤网下方设有导流板，所述导流板呈漏斗状，导流板下端与油水分离器相连接。
本实用新型进一步的效果：所述隔板的高度小于预处理箱体的高度。
本实用新型再进一步的效果：所述预处理箱体的左侧设有进液口。
本实用新型再进一步的效果：所述罐体顶部通过管道与预处理箱体的右室相连通。
本实用新型再进一步的效果：所述第一吸附管和第二吸附管上均设有污泥泵。
本实用新型的有益效果是设置有预处理装置，对污水中含有的较多污泥进行预处理，有效降低了后续的处理压力;设置有第一滤网和第二滤网，有效对污水中的杂质污泥去除。
