申请日2016.03.22
公开(公告)日2016.08.10
IPC分类号B01D29/03; B01D29/66
摘要
本实用新型提出一种用于污水过滤反冲洗设备的反冲装置，属于污水排放处理技术领域。该反冲装置用于地下建筑物的污水排放工程中，该反冲装置包括水位传感器、水泵、水泵支撑架和底架;水泵固定安装在水泵支撑架上，水泵支撑架安装在底架上;水位传感器固定安装于水泵内部。水泵支撑架通过两个泵固定角铁通过螺栓以可拆卸方式安装于底架上。两个泵固定角铁相互平行安装于底架上。本实用新型提出的用于污水过滤反冲洗设备的反冲装置具有安装方便，拆卸灵活，稳固性高等特点。
摘要附图
权利要求书
1.一种用于污水过滤反冲洗设备的反冲装置，其特征在于，所述反冲装置包括水位传感器、水泵(1)、水泵支撑架(2)、底架(3)和过滤桶(5);所述水泵(1)固定安装在水泵支撑架(2)上，所述水泵支撑架(2)安装在底架(3)上;所述过滤桶(5)的水泵连接口与水泵(1)的水口处相连;所述过滤桶(5)底部固定安装于底架(3)上;所述水位传感器固定安装于水泵(1)内部。
2.根据权利要求1所述反冲装置，其特征在于，所述过滤桶(5)靠近水泵(1)一端设有过滤板。
3.根据权利要求2所述反冲装置，其特征在于，所述过滤板通过快卡固定安装在过滤桶(5)内。
4.根据权利要求1所述反冲装置，其特征在于，所述水泵支撑架(2)通过两个泵固定角铁(4)以可拆卸方式安装于底架(3)上。
5.根据权利要求4所述反冲装置，其特征在于，所述两个泵固定角铁(4)相互平行安装于底架(3)上。
说明书
一种用于污水过滤反冲洗设备的反冲装置
技术领域
本实用新型涉及一种用于污水过滤反冲洗设备的反冲装置，属于污水排放处理技术领域。
背景技术
污水过滤反冲装置，其采用的过滤反冲洗原理解决了污水中杂物缠绕水泵叶轮的问题，利用过滤器先将杂物过滤并暂存在过滤器内，当水箱的水位达到设定位置后，控制系统启动水泵，利用水泵产生的压力水流对过滤器进行反冲洗，将过滤器内的杂物与污水一同排出室外。其优点是杂物不接触水泵，无需对杂物进行清掏，设备密封性好不污染环境。过滤反冲式地下建筑污水排放设备，因其过滤反冲洗技术不会造成水泵叶轮与污水中的杂物接触，对水泵有保护和延长水泵使用寿命的功能;无需对设备中的杂物进行清掏，设备在密封状态下运行不污染使用环境等特点。已被越来越多的用于地下建筑物的污水排放工程中。但是，这种反冲装置，尤其是其内部的反冲装置存在安装困难，拆卸修理不便等问题。
实用新型内容
针对上述现有技术中存在的问题，本实用新型提出一种用于污水过滤反冲设备的反冲装置，所采取的技术方案如下：

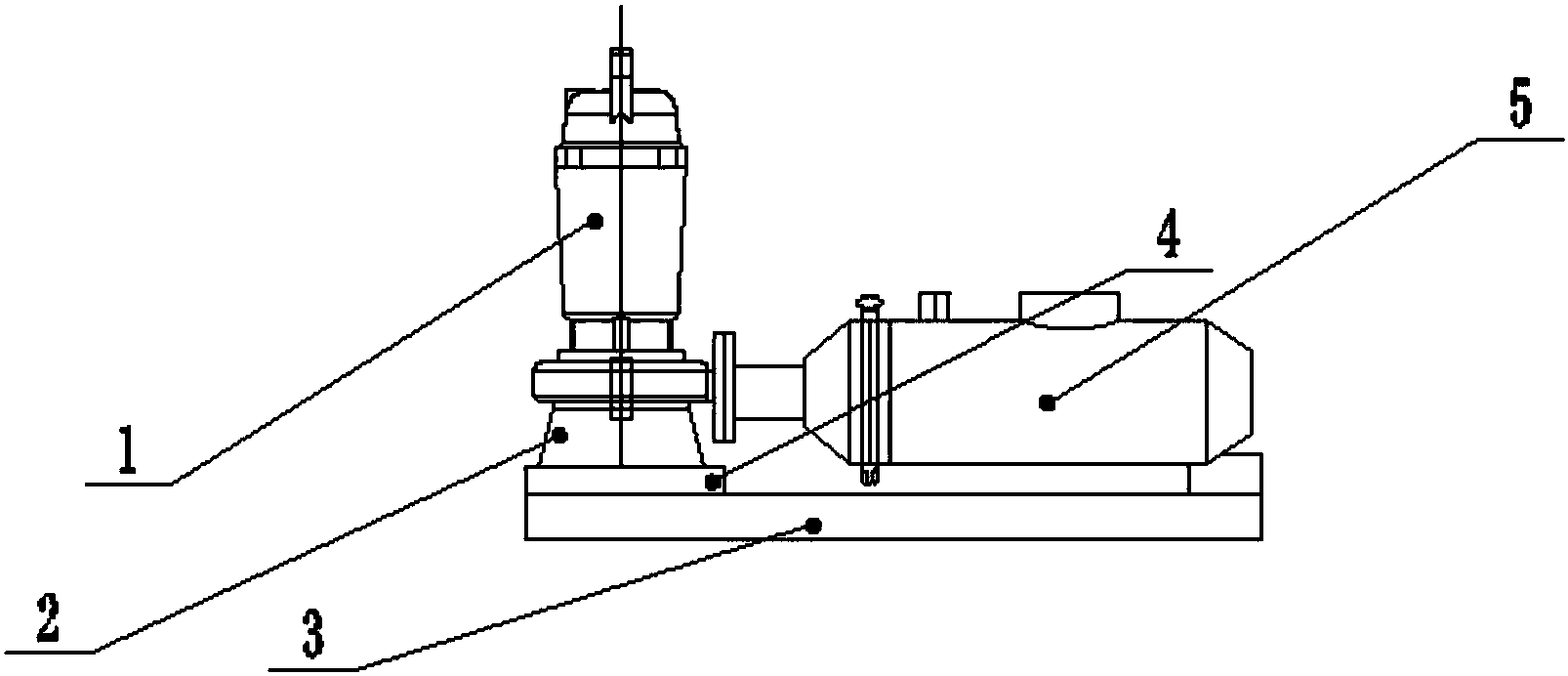

所述反冲装置包括水位传感器、水泵1、水泵支撑架2、底架3和过滤桶5;所述水泵1固定安装在水泵支撑架2上，所述水泵支撑架2安装在底架3上;所述过滤桶5的水泵连接口与水泵1的水口处相连;所述过滤桶5底部固定安装于底架3上;所述水位传感器固定安装于水泵1内部。
优选地，所述过滤桶5靠近水泵1一端设有过滤板。
优选地，所述过滤板通过快卡固定安装在过滤桶5内。
优选地，所述水泵支撑架2通过两个泵固定角铁4以可拆卸方式安装于底架3上。
优选地，所述两个泵固定角铁4相互平行安装于底架3上。
本实用新型的有益效果：
本实用新型提出的用于污水过滤反冲装置的反冲装置具有安装方便，拆卸灵活，稳固性高等特点。
