申请日2016.03.21
公开(公告)日2016.06.22
IPC分类号C02F1/00; F28C1/00; F28F27/00
摘要
本发明公开了一种铜加工循环冷却水处理装置，包括循环水取水池、循环水回水池、循环水中间池、冷却塔以及冷却塔提升泵，所述循环水取水池和循环水中间池相连通，冷却塔设在循环水中间池上方，冷却塔与冷却塔提升泵的出水口相通，冷却塔提升泵的进水口与循环水回水池相连通。该装置通过实时监测的循环水取水温度来控制冷却塔提升泵的工作负荷，从而控制冷却塔冷水量，达到精确控制水温的目的，工作方式控制柔和，水温曲线平稳，水温波动小，可提升产品质量。

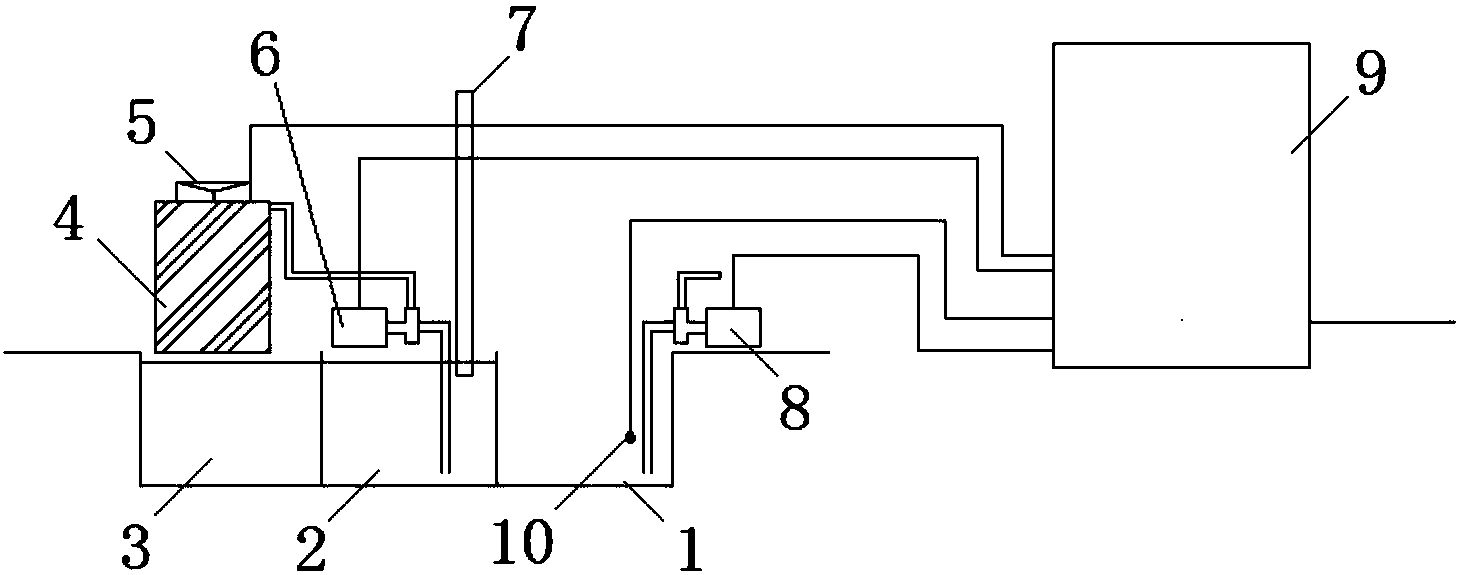

摘要附图
权利要求书
1.一种铜加工循环冷却水处理装置，其特征在于：包括循环水取水池、循环水回水池、循环水中间池、冷却塔以及冷却塔提升泵，所述循环水取水池和循环水中间池相连通，冷却塔设在循环水中间池上方，冷却塔与冷却塔提升泵的出水口相通，冷却塔提升泵的进水口与循环水回水池相连通。
2.如权利要求1所述铜加工循环冷却水处理装置，其特征在于：所述冷却塔提升泵的出水口与冷却塔顶端相连通。
3.如权利要求1所述铜加工循环冷却水处理装置，其特征在于：所述冷却塔上方设有向下吹风的风机。
4.如权利要求1所述铜加工循环冷却水处理装置，其特征在于：还包括控制柜和温度传感器，所述温度传感器和冷却塔提升泵均与控制柜相连，温度传感器设在循环水取水池中。
5.如权利要求1所述铜加工循环冷却水处理装置，其特征在于：所述循环水取水池的底部和循环水中间池的底部之间通过水管相连通。
6.如权利要求4所述铜加工循环冷却水处理装置，其特征在于：还包括冷却水提升泵，冷却水提升泵的取水口设在循环水取水池内，所述温度传感器设在取水口处。
7.如权利要求4所述铜加工循环冷却水处理装置，其特征在于：所述冷却塔上方设有向下吹风的风机，所述风机与控制柜相连。
8.如权利要求6所述铜加工循环冷却水处理装置，其特征在于：所述冷却水提升泵与控制柜相连。
说明书
一种铜加工循环冷却水处理装置
技术领域
本发明涉及铜加工技术领域，尤其是涉及一种铜加工循环冷却水处理装置。
背景技术
铜加工行业中，由于存在大量的热加工工序，需冷却水。如水平连铸机组的冷却、加工生产过程中的冷却、钟罩式退火炉的冷却等。这些设备的冷却中，尤其是水平连铸的结晶器冷却与产品质量息息相关，如果水温波动较大则会造成产品质量异常波动。
现有粗放的循环水池的使用环境是处于室外，直接受到天气的影响，导致循环水温波动很大，对产品质量有一定影响，产品质量波动大。
发明内容
针对现有技术不足，本发明所要解决的技术问题是提供一种铜加工循环冷却水处理装置，以达到循环水温波动小的目的。
为了解决上述技术问题，本发明所采用的技术方案为：一种铜加工循环冷却水处理装置，包括循环水取水池、循环水回水池、循环水中间池、冷却塔以及冷却塔提升泵，所述循环水取水池和循环水中间池相连通，冷却塔设在循环水中间池上方，冷却塔与冷却塔提升泵的出水口相通，冷却塔提升泵的进水口与循环水回水池相连通。
进一步的，所述冷却塔提升泵的出水口与冷却塔顶端相连通。
所述冷却塔上方设有向下吹风的风机。
还包括控制柜和温度传感器，所述温度传感器和冷却塔提升泵均与控制柜相连，温度传感器设在循环水取水池中。
所述循环水取水池的底部和循环水中间池的底部之间通过水管相连通
还包括冷却水提升泵，冷却水提升泵的取水口设在循环水取水池内，所述温度传感器设在取水口处。
所述冷却塔上方设有向下吹风的风机，所述风机与控制柜相连。
所述冷却水提升泵与控制柜相连。
本发明与现有技术相比，具有以下优点：该装置通过实时监测的循环水取水温度来控制冷却塔提升泵的工作负荷，从而控制冷却塔冷水量，达到精确控制水温的目的，工作方式控制柔和，水温曲线平稳，水温波动小，可提升产品质量。
