申请日2016.03.21
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种煤化工废水处理装置，属于废水处理技术领域。包括固定于底板(6)上的三级阶梯状处理池及净水器(1);三级阶梯状处理池的顶层为铺设有过滤板(17)的沉淀池(7)，沉淀池(7)的进水口连通水泵(9)，出水口通过导管(16)连通中层的吸附池(4);吸附池(4)内设有吸附板(15)，吸附池(4)通过电动阀门(14)连通底层的生物氧化池(2);生物氧化池(2)内设有生物氧化棒(13)及超膜过滤装置(12)，生物氧化池(2)的出水口连通净水器(1)。本煤化工废水处理装置结构简单，成本低廉，方便操作，高效实用，减少水泵的使用个数，能够使煤化工废水处理的更加洁净。

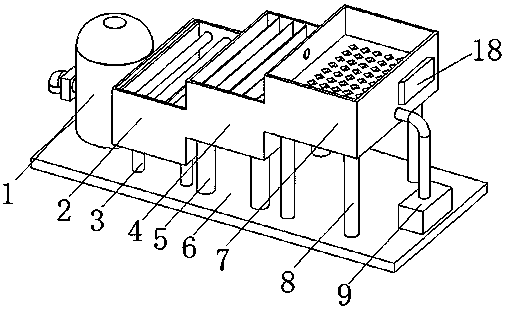

摘要附图
权利要求书
1.一种煤化工废水处理装置，其特征在于，
包括固定于底板(6)上，分别通过第一支撑柱(8)、第二支撑柱(5)及第三支撑柱(3)支撑的三级阶梯状处理池，以及净水器(1);
所述三级阶梯状处理池的顶层为通过第一支撑柱(8)固定于底板(6)上的沉淀池(7)，所述沉淀池(7)的进水口连通水泵(9)，出水口通过导管(16)连通三级阶梯状处理池中层的吸附池(4)，所述沉淀池(7)内铺设有过滤板(17);
所述三级阶梯状处理池的中层为通过第二支撑柱(5)固定于底板(6)上的吸附池(4)，所述吸附池(4)内设有吸附板(15)，所述沉淀池(7)出水口的导管(16)通入吸附池(4)的底部，所述吸附池(4)通过电动阀门(14)连通三级阶梯状处理池底层的生物氧化池(2);
所述三级阶梯状处理池的底层为通过第三支撑柱(3)固定于底板(6)上的生物氧化池(2)，所述生物氧化池(2)内设有生物氧化棒(13)及超膜过滤装置(12)，生物氧化池(2)的出水口连通净水器(1)。
2.根据权利要求1所述的一种煤化工废水处理装置，其特征在于，
所述吸附板(15)上开设通孔并附着有过滤网。
3.根据权利要求1所述的一种煤化工废水处理装置，其特征在于，
所述沉淀池(7)外侧安装有分别连接控制净水器(1)、水泵(9)及电动阀门(14)的控制器(18)。
4.根据权利要求1所述的一种煤化工废水处理装置，其特征在于，
所述沉淀池(7)的出水口设有过滤网。
5.根据权利要求1所述的一种煤化工废水处理装置，其特征在于，
所述净水器(1)的出水口设有通过阀门(11)控制的出水管(10)。
说明书
煤化工废水处理装置
技术领域
本实用新型涉及一种废水处理装置，具体是一种煤化工废水处理装置，属于废水处理技术领域。
背景技术
经济发展带来的环境污染日趋严重，环保日益成为当今时代的焦点，环保水处理是其中非常关键的一环。环保水处理重点在于高浓度工业废水的治理。煤化工是清洁、高效的煤炭利用方式，但煤气化工艺过程中却会产生大量的高污染煤气化废水，废水成分发展，难降解有机物种类多，属于难生化，危害大的工业废水之一，煤化工废水主要是煤气洗涤的废水，其中大量酚、氰、等有毒有害物质，现有的设施对废水的处理不全面，处理不到位，此外，处理时需要大量的相关设施，结构复杂，成本较高，操作繁琐。
实用新型内容
针对上述现有技术存在的问题，本实用新型提供一种煤化工废水处理装置，结构简单，成本低廉，方便操作，高效实用，减少水泵的使用个数，能够使煤化工废水处理的更加洁净。
为了实现上述目的，本煤化工废水处理装置包括固定于底板上，分别通过第一支撑柱、第二支撑柱及第三支撑柱支撑的三级阶梯状处理池，以及净水器;
所述三级阶梯状处理池的顶层为通过第一支撑柱固定于底板上的沉淀池，所述沉淀池的进水口连通水泵，出水口通过导管连通三级阶梯状处理池中层的吸附池，所述沉淀池内铺设有过滤板;
所述三级阶梯状处理池的中层为通过第二支撑柱固定于底板上的吸附池，所述吸附池内设有吸附板，所述沉淀池出水口的导管通入吸附池的底部，所述吸附池通过电动阀门连通三级阶梯状处理池底层的生物氧化池;
所述三级阶梯状处理池的底层为通过第三支撑柱固定于底板上的生物氧化池，所述生物氧化池内设有生物氧化棒及超膜过滤装置，生物氧化池的出水口连通净水器。
进一步，所述吸附板上开设通孔并附着有过滤网。
进一步，所述沉淀池外侧安装有分别连接控制净水器、水泵及电动阀门的控制器。
进一步，所述沉淀池的出水口设有过滤网。
进一步，所述净水器的出水口设有通过阀门控制的出水管。
与现有技术相比，本煤化工废水处理装置设置了水泵和沉淀池，通过水泵将废水抽到沉淀池中，通过过滤板进行初级过滤，装置上还设置了吸附池，通过吸附池可以将废水中的悬浮物吸附出来，进行二次过滤去除水中的异味，装置上还设置了生物氧化池，通过生物氧化池进行三次过滤使水更加干净，设备上还设置了净水器，通过净水器使水彻底的净化，该设备大体为阶梯形状减少了水泵的使用个数，该装置结构简单、实用，操作方便，能够使煤化工废水处理的更加洁净。
