申请日2016.03.15
公开(公告)日2016.08.31
IPC分类号C02F3/28; C05F3/06; C05F17/02; C02F103/20
摘要
本实用新型涉及一种畜牧养殖业污水处理装置，所述的污水处理装置包括牛粪收集器、牛粪池和沼气发酵池，所述牛粪收集器通过传送带与牛粪池相连通，牛粪池通过圆管和沼气发酵池连通;所述沼气发酵池的上部设置有与其通过输气管相连的沼气储气罐，输气管的一端设置有开关;所述沼气发酵池的下部设置有沼渣池，沼渣池的一侧设置有生物肥搅拌池。本实用新型结构简单，设计巧妙，使用简便，能快速有效处理养牛场牛粪和污水，并且将牛粪转化为再生无污染能源，从根本上解决了传统养牛场牛粪无法得到有效处理，且处理过程中造成能源浪费等技术问题，对现有技术来说，是一次重大的技术革新。
权利要求书
1.一种畜牧养殖业污水处理装置，其特征在于：所述的污水处理装置包括牛粪收集器(1)、牛粪池(2)和沼气发酵池(3)，所述牛粪收集器(1)通过传送带与牛粪池(2)相连通，牛粪池(2)通过圆管和沼气发酵池(3)连通;所述沼气发酵池(3)的上部设置有与其通过输气管(5)相连的沼气储气罐(4)，输气管(5)的一端设置有开关(6);所述沼气发酵池(3)的下部设置有沼渣池(7)，沼渣池(7)的一侧设置有生物肥搅拌池(8)。
2.如权利要求1所述的一种畜牧养殖业污水处理装置，其特征在于：所述的沼气储气罐(4)的末端设置有蒸汽锅炉(9)，蒸汽锅炉(9)一侧设置有发电机(10)。
3.如权利要求1所述的一种畜牧养殖业污水处理装置，其特征在于：所述的生物肥搅拌池(8)的末端设置有肥料收集仓(11)。
说明书
一种畜牧养殖业污水处理装置
技术领域
本实用新型涉及污水净化处理领域，尤其是一种畜牧养殖业污水处理装置。
背景技术
随着近年来人们对健康生活的重视，畜牧业得到了快速的发展，内陆地区陆续出现了很多养牛场，生产牛奶、牛肉等满足人们的生活需要。但是这样以来，就出现了大量牛粪无法正常处理的问题，人们普遍采取晒干后集中烧毁处理的方法，虽然能解决存放和消毒问题，但是造成了重大的资源浪费。如何设计一种能快速有效处理养牛场牛粪和污水，并且将牛粪转化为再生无污染的能源是养牛场主需要解决的一个难题。
实用新型内容
为了解决传统养牛场牛粪和污水无法得到有效处理，且处理过程中造成能源浪费等技术问题，本实用新型提供一种结构简单，设计巧妙，使用简便，能快速有效处理养牛场牛粪和污水，并且将牛粪转化为再生无污染能源的畜牧养殖业污水处理装置。

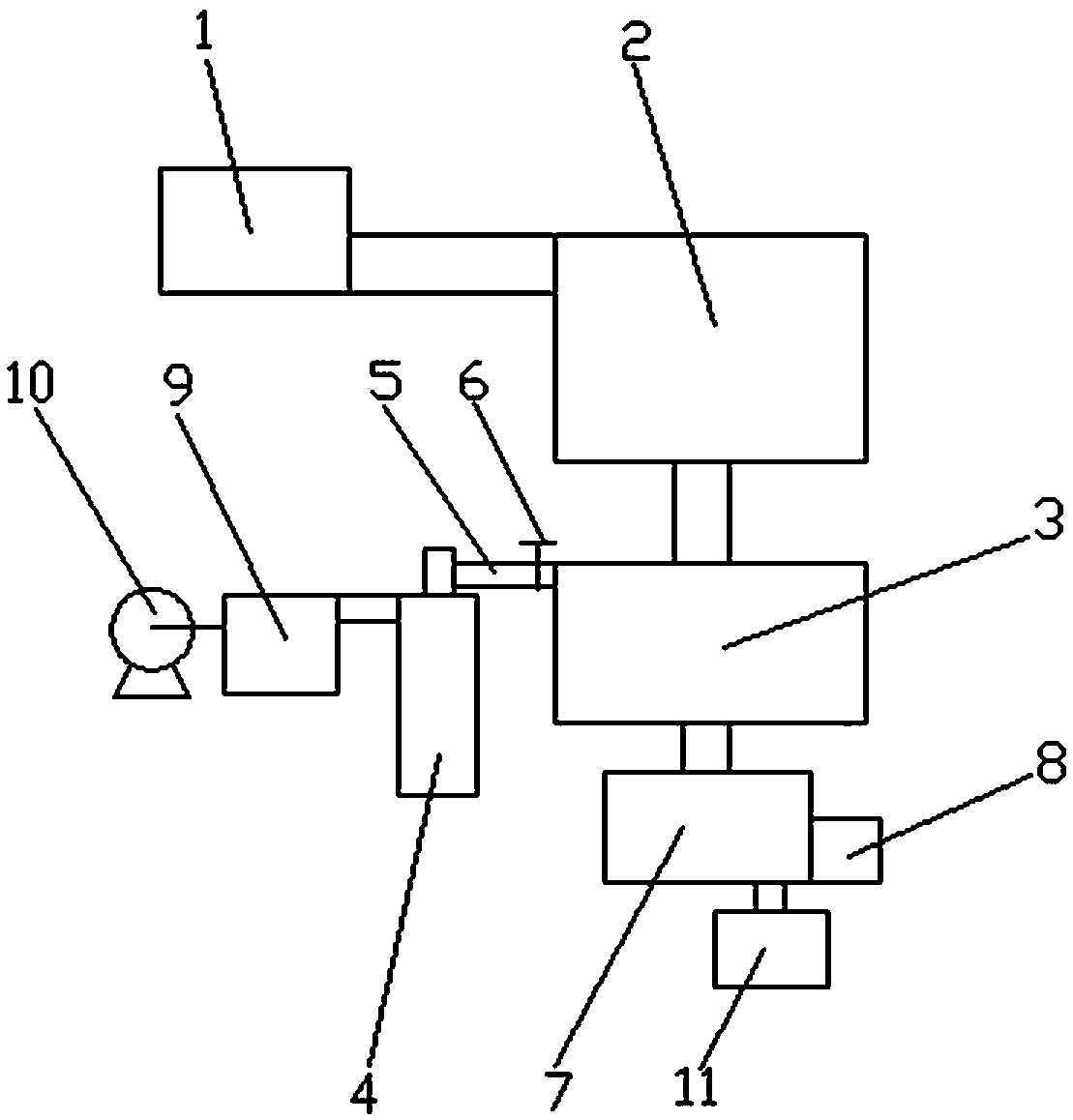

本实用新型的技术方案是：一种畜牧养殖业污水处理装置，所述的污水处理装置包括牛粪收集器、牛粪池和沼气发酵池，所述牛粪收集器通过传送带与牛粪池相连通，牛粪池通过圆管和沼气发酵池连通;所述沼气发酵池的上部设置有与其通过输气管相连的沼气储气罐，输气管的一端设置有开关;所述沼气发酵池的下部设置有沼渣池，沼渣池的一侧设置有生物肥搅拌池。
进一步，所述的沼气储气罐的末端设置有蒸汽锅炉，蒸汽锅炉一侧设置有发电机。
进一步，所述的生物肥搅拌池的末端设置有肥料收集仓。
本实用新型的有益效果是：本实用新型设置有牛粪收集器，采用机器收集牛粪，更节省人工;牛粪收集器通过传送带与牛粪池相连通，传送带保证了牛粪运输过程中的方便快速，牛粪池通过圆管和沼气发酵池连通，保证了运输过程中清洁卫生;沼气发酵池的上部设置有与其通过输气管相连的沼气储气罐，输气管的一端设置有开关;牛粪在沼气发酵池内发酵产生沼气，并且通过输气管输送到沼气储气罐内，开关控制沼气的进出;沼渣池的一侧设置有生物肥搅拌池，方便沼渣与微生物的混合搅拌;沼气储气罐的末端设置有蒸汽锅炉，蒸汽锅炉一侧设置有发电机，沼气可用来发电和照明等，实现了能源的循环利用和可持续发展的思路。
