申请日2016.02.18
公开(公告)日2016.07.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种生活污水回用系统，包括沉淀池、固定座、沉淀档板、污水收集管道、沉淀池上盖、过滤装置、过滤器、生化反应池、反应池盖、生化反应装置、连接通道、消毒池盖、消毒池池、排水管道、消毒装置、挡板和清污通道;本实用新型具有结构合理简单、生产成本低、安装方便，功能齐全，能够有效的将小区生活污水进行回收处理，再将处理好的水用于绿化、冲厕，不仅可以降低污水排放总量，同时可实现水循环，节约水资源;本实用新型设置了沉淀档，而且板沉淀档板呈喇叭状，能够有效的保证沉淀池中的沉淀物不会被新进的污水冲散，从而保证了处理效果和处理效率。

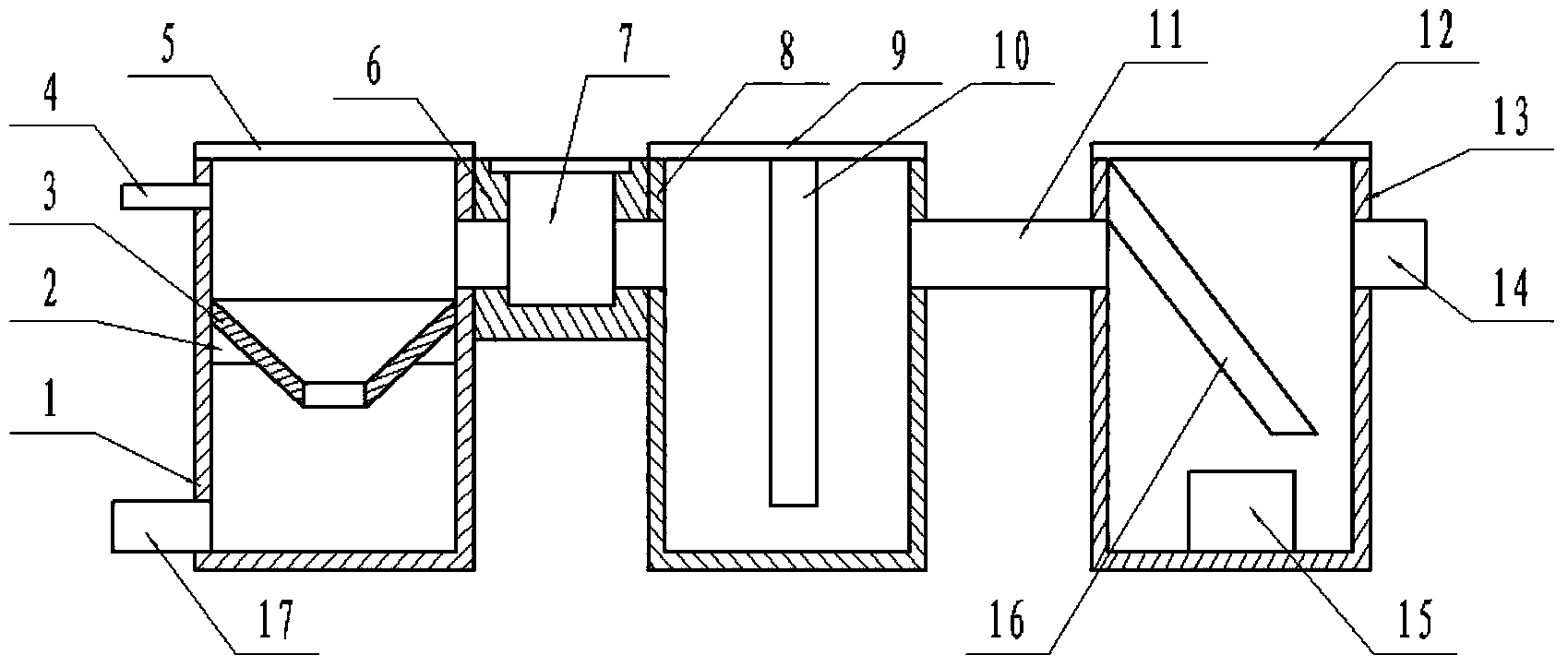

摘要附图
权利要求书
1.一种生活污水回用系统，其特征在于：包括沉淀池(1)、固定座(2)、沉淀档板(3)、污水收集管道(4)、沉淀池上盖(5)、过滤装置(6)、过滤器(7)、生化反应池(8)、反应池盖(9)、生化反应装置(10)、连接通道(11)、消毒池盖(12)、消毒池池(13)、排水管道(14)、消毒装置(15)、挡板(16)和清污通道(17);
所述固定座(2)固定连接在沉淀池(1)内部上侧;
所述沉淀档板(3)固定连接在固定座(2)上面;
所述污水收集管道(4)右端与沉淀池(1)内部左上侧相连通;
所述沉淀池上盖(5)固定连接在沉淀池(1)上面;
所述过滤装置(6)左侧固定连接在沉淀池(1)外部右上侧，所述过滤装置(6)右侧固定连接在生化反应池(8)外部左上侧，所述过滤装置(6)内部通道连通沉淀池(1)内部和生化反应池(8)内部;
所述过滤器(7)设在过滤装置(6)内部通道中;
所述反应池盖(9)固定连接在生化反应池(8)上面;
所述生化反应装置(10)位于生化反应池(8)内部中央，所述生化反应装置(10)固定连接在反应池盖(9)底部;
所述生化反应池(8)内部通过连接通道(11)与消毒池池(13)内部相连通;
所述消毒池盖(12)固定连接在消毒池池(13)上面;
所述挡板(16)上端固定连接在消毒池池(13)内部左上角，所述挡板(16)底部位于消毒池池(13)内部右下角;
所述消毒装置(15)固定连接在消毒池池(13)内部底面中央;
所述排水管道(14)一端与消毒池池(13)内部右上角相连通;
所述清污通道(17)右端与沉淀池(1)内部左下角相连通。
2.根据权利要求1所述的一种生活污水回用系统，其特征在于：所述沉淀档板(3)呈喇叭状。
3.根据权利要求1所述的一种生活污水回用系统，其特征在于：所述消毒装置(15)由臭氧消毒装置和紫外线消毒装置组成。
说明书
一种生活污水回用系统
技术领域：
本实用新型涉及一种水处理系统，特别涉及一种生活污水回用系统。
背景技术：
中国水资源人均占有量仅为世界人均占有量的1/4，中国有四百多个缺水城市，其中一百多个城市存在严重的缺水问题;水资源短缺和水污染加剧是当前影响我国可持续发展的主要因素之一;近年来，全世界环保专家都积极倡导污水就地处理的分散处理方式，小区生活污水就地处理，出水回用绿化、冲厕，不仅可以降低污水排放总量，同时可实现水循环，节约水资源。
实用新型内容：
本实用新型的目的就在于为了解决上述问题而提供一种生活污水回用系统，能够有效的将小区生活污水进行回收处理，再将处理好的水用于绿化、冲厕，不仅可以降低污水排放总量，同时可实现水循环，节约水资源。
为了解决上述问题，本实用新型提供了一种技术方案：一种生活污水回用系统，其创新点在于：包括沉淀池、固定座、沉淀档板、污水收集管道、沉淀池上盖、过滤装置、过滤器、生化反应池、反应池盖、生化反应装置、连接通道、消毒池盖、消毒池池、排水管道、消毒装置、挡板和清污通道;所述固定座固定连接在沉淀池内部上侧;所述沉淀档板固定连接在固定座上面;所述污水收集管道右端与沉淀池内部左上侧相连通;所述沉淀池上盖固定连接在沉淀池上面;所述过滤装置左侧固定连接在沉淀池外部右上侧，所述过滤装置右侧固定连接在生化反应池外部左上侧，所述过滤装置内部通道连通沉淀池内部和生化反应池内部;所述过滤器设在过滤装置内部通道中;所述反应池盖固定连接在生化反应池上面;所述生化反应装置位于生化反应池内部中央，所述生化反应装置固定连接在反应池盖底部;所述生化反应池内部通过连接通道与消毒池池内部相连通;所述消毒池盖固定连接在消毒池池上面;所述挡板上端固定连接在消毒池池内部左上角，所述挡板底部位于消毒池池内部右下角;所述消毒装置固定连接在消毒池池内部底面中央;所述排水管道一端与消毒池池内部右上角相连通;所述清污通道右端与沉淀池内部左下角相连通。
作为优选，所述沉淀档板呈喇叭状。
作为优选，所述消毒装置由臭氧消毒装置和紫外线消毒装置组成。
本实用新型的有益效果：
(1)本实用新型具有结构合理简单、生产成本低、安装方便，功能齐全，能够有效的将小区生活污水进行回收处理，再将处理好的水用于绿化、冲厕，不仅可以降低污水排放总量，同时可实现水循环，节约水资源。
(2)本实用新型设置了沉淀档，而且板沉淀档板呈喇叭状，能够有效的保证沉淀池中的沉淀物不会被新进的污水冲散，从而保证了处理效果和处理效率。
