申请日2016.02.18
公开(公告)日2016.08.24
IPC分类号C02F9/04
摘要
本实用新型公开了一种化工废水过滤沉淀结晶回收利用装置，包括过滤室和沉淀室;所述过滤室上设置有过滤室上盖;所述过滤室上盖中间设置有进液管;过滤室中设置有过滤板;所述过滤板分为第一过滤板、第二过滤板和第三过滤板;所述沉淀室上设置有沉淀室上盖;所述沉淀室上盖上设置有传动装置;所述传动装置内设置有第一齿轮和第二齿轮;所述旋转轴上设置有药物喷头安装盘、上搅拌棒和下搅拌棒;沉淀室通过隔板分为加药区和沉淀区;本实用新型通过过滤板将废水中的固体废渣过滤干净;通过药物喷头均匀喷出药物，使药物充分与废水混合，后静置沉淀，沉淀效果好，废水中的氨、氮、磷去除率高，对沉淀物进行回收处理后可以作为优良的缓释肥，用途广泛。

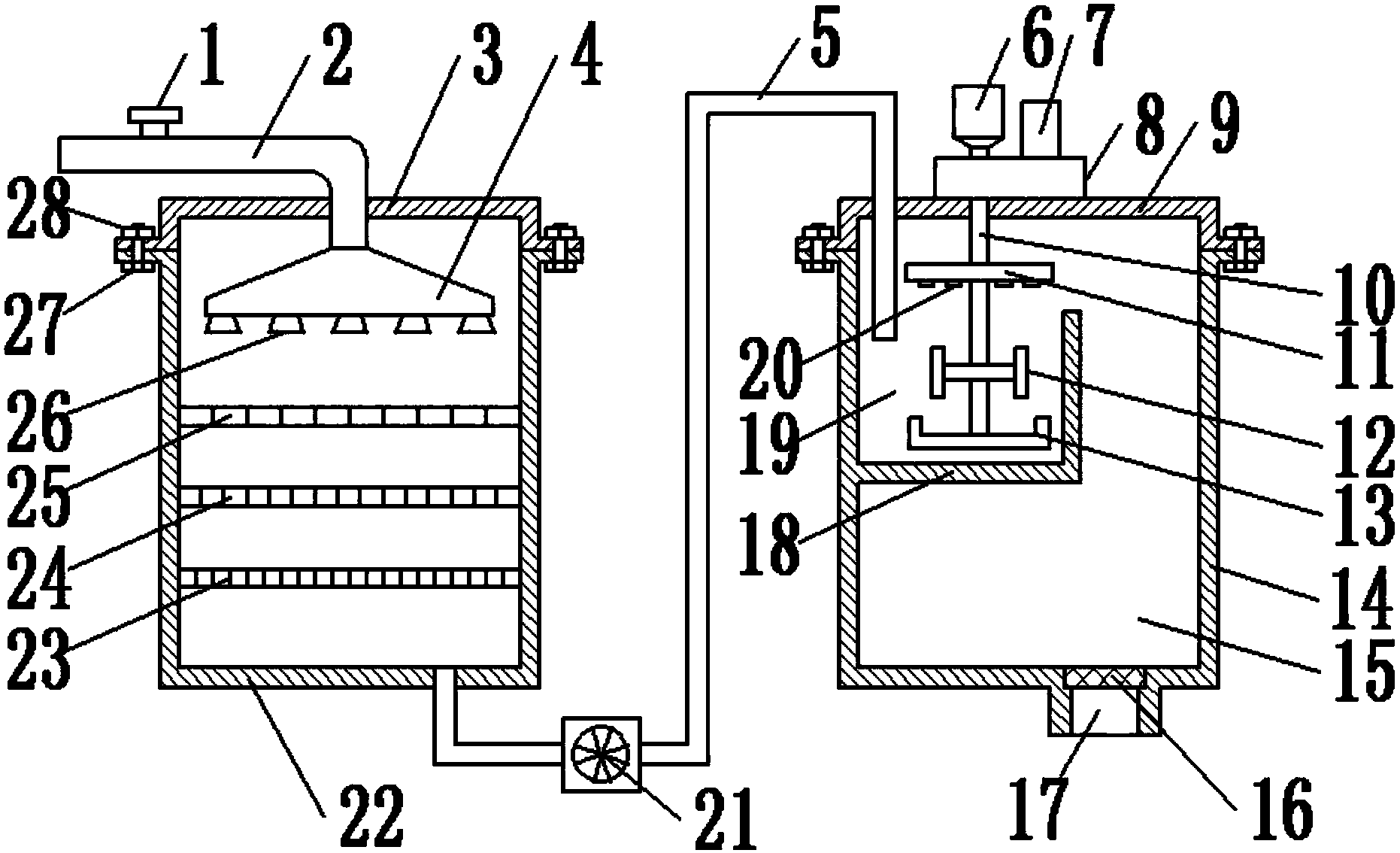

摘要附图
权利要求书
1.一种化工废水过滤沉淀结晶回收利用装置，包括过滤室和沉淀室;其特征在于，所述过滤室上设置有过滤室上盖;所述过滤室上盖中间设置有进液管;所述进液管上设置有进液管阀门，底部连接有废水喷头安装盘;所述废水喷头安装盘上设置有多个废水喷头;过滤室中设置有过滤板;所述过滤板分为第一过滤板、第二过滤板和第三过滤板;所述第一过滤板设置在最上方，第二过滤板设置在中部，第三过滤板设置在底部，且第一过滤板的通孔大于第二过滤板的通孔，第二过滤板的通孔大于第三过滤板的通孔;所述沉淀室上设置有沉淀室上盖;所述沉淀室上盖上设置有传动装置;所述传动装置内设置有第一齿轮和第二齿轮;所述第一齿轮与旋转电机的主轴固定连接;所述第二齿轮与第一齿轮相互啮合，且第二齿轮中间设置有通孔，底部与旋转轴固定连接，顶部与加药罐活动连接;所述加药罐固定连接在传动装置上;所述旋转轴上设置有药物喷头安装盘、上搅拌棒和下搅拌棒;所述旋转轴与药物喷头安装盘之间设置有出药管;所述出药管与药物喷头连接;所述药物喷头安装在药物喷头安装盘上，且设置有多个;沉淀室通过隔板分为加药区和沉淀区;沉淀区底部设置有排料口挡板;所述排料挡板设置在排料口处。
2.根据权利要求1所述的化工废水过滤沉淀结晶回收利用装置，其特征在于，所述过滤室底部通过连接管与沉淀室连接;所述连接管中部设置有水泵。
3.根据权利要求1所述的化工废水过滤沉淀结晶回收利用装置，其特征在于，所述上搅拌棒设置成工字型，下搅拌棒设置成L型。
4.根据权利要求1所述的化工废水过滤沉淀结晶回收利用装置，其特征在于，所述过滤室和过滤室上盖、沉淀室和沉淀室上盖通过螺栓和螺母的相互旋合固定。
说明书
一种化工废水过滤沉淀结晶回收利用装置
技术领域
本实用新型涉及一种化工设备，具体是一种化工废水过滤沉淀结晶回收利用装置。
背景技术
在化工生产领域中，各道生产工序会产生大量的废水，对这些废水如果直接进行排放，不仅造成了水资源的浪费，也会引起环境污染;现有的化工废水回收利用装置处理效果不高，废水中大量的氨、氮、磷等元素等不到充分回收，处理不充分的废水依旧能对环境造成污染。
实用新型内容
本实用新型的目的在于提供一种化工废水过滤沉淀结晶回收利用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种化工废水过滤沉淀结晶回收利用装置，包括过滤室和沉淀室;所述过滤室上设置有过滤室上盖;所述过滤室上盖中间设置有进液管;所述进液管上设置有进液管阀门，底部连接有废水喷头安装盘;所述废水喷头安装盘上设置有多个废水喷头;过滤室中设置有过滤板;所述过滤板分为第一过滤板、第二过滤板和第三过滤板;所述第一过滤板设置在最上方，第二过滤板设置在中部，第三过滤板设置在底部，且第一过滤板的通孔大于第二过滤板的通孔，第二过滤板的通孔大于第三过滤板的通孔;所述沉淀室上设置有沉淀室上盖;所述沉淀室上盖上设置有传动装置;所述传动装置内设置有第一齿轮和第二齿轮;所述第一齿轮与旋转电机的主轴固定连接;所述第二齿轮与第一齿轮相互啮合，且第二齿轮中间设置有通孔，底部与旋转轴固定连接，顶部与加药罐活动连接;所述加药罐固定连接在传动装置上;所述旋转轴上设置有药物喷头安装盘、上搅拌棒和下搅拌棒;所述旋转轴与药物喷头安装盘之间设置有出药管;所述出药管与药物喷头连接;所述药物喷头安装在药物喷头安装盘上，且设置有多个;沉淀室通过隔板分为加药区和沉淀区;沉淀区底部设置有排料口挡板;所述排料挡板设置在排料口处。
作为本实用新型进一步的方案：所述过滤室底部通过连接管与沉淀室连接;所述连接管中部设置有水泵。
作为本实用新型进一步的方案：所述上搅拌棒设置成工字型，下搅拌棒设置成L型。
作为本实用新型再进一步的方案：所述过滤室和过滤室上盖、沉淀室和沉淀室上盖通过螺栓和螺母的相互旋合固定。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过过滤室中第一过滤板、第二过滤板和第三过滤板的三次过滤将废水中的固体废渣过滤干净，利用水泵将废水泵入沉淀室中;通过药物喷头均匀喷出药物，上搅拌棒和下搅拌棒的搅拌，使药物充分与废水混合，与药物充分混合后的废水通过隔板溢流到沉淀区进行静置沉淀，最后通过排料口排出;沉淀效果好，废水中的氨、氮、磷去除率高，对沉淀物进行回收处理后可以作为优良的缓释肥，用途广泛。
