申请日2016.03.03
公开(公告)日2016.07.27
IPC分类号C02F9/10
摘要
本实用新型涉及一种含盐废水浓缩除盐装置。包括前后依序设置的加热装置、疏水膜分离装置、结晶装置和离心分离装置;所述加热装置包括加热罐，所述加热罐内设置蒸汽管道;所述疏水膜分离装置包括疏水罐，所述疏水罐内设置疏水膜;所述结晶装置包括结晶罐，所述结晶罐内设冷却管道;所述离心分离装置包括分离罐，所述分离罐内设离心机。本实用新型脱盐率高、水回收率高、产水水质更好，且运行成本低。
权利要求书
1.含盐废水浓缩除盐装置，其特征在于，包括前后依序设置的加热装置、疏水膜分离装置、结晶装置和离心分离装置;
所述加热装置包括加热罐，所述加热罐内设置蒸汽管道;
所述疏水膜分离装置包括疏水罐，所述疏水罐内设置疏水膜;
所述结晶装置包括结晶罐，所述结晶罐内设冷却管道;
所述离心分离装置包括分离罐，所述分离罐内设离心机。
2.根据权利要求1所述的含盐废水浓缩除盐装置，其特征在于，所述蒸汽管道为方形，包括相互连通的纵管和横管，所述管道外壁设散热片。
3.根据权利要求1所述的含盐废水浓缩除盐装置，其特征在于，所述疏水罐内设置若干平行设置的疏水膜，所述疏水膜纵向设置。
4.根据权利要求1所述的含盐废水浓缩除盐装置，其特征在于，所述冷却管道为方形，包括相互连通的纵管和横管，所述管道外壁设置冷却片。
5.根据权利要求1所述的含盐废水浓缩除盐装置，其特征在于，所述加热罐内壁、疏水罐内壁、结晶罐内壁、分离罐内壁均内衬搪瓷。
6.根据权利要求1所述的含盐废水浓缩除盐装置，其特征在于，所述加热罐、疏水罐、结晶罐、分离罐上均设置有控制装置。
说明书
含盐废水浓缩除盐装置
技术领域
本实用新型涉及一种含盐废水浓缩除盐装置，属于废水处理技术领域。
背景技术
化工废水中含盐废水的处理是污水处理中的难点，常规的含盐废水采用蒸汽三效分离器处理，其存在易堵塞、维护成本高、运行费用高等弊端。部分厂家直接将含盐废水当危险废物处理，给厂方造成了大量的经济浪费(目前危险废物处理费用2000-6000元不等)。
实用新型内容
本实用新型针对上述缺陷，目的在于提供一种能有效的对含盐废水进行除盐处理的含盐废水浓缩除盐装置。

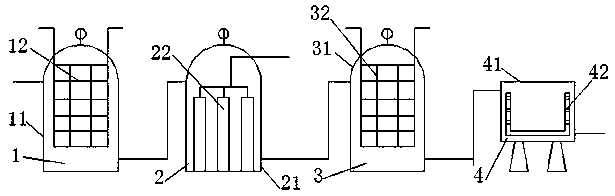

为此本实用新型采用的技术方案是：本实用新型包括前后依序设置的加热装置、疏水膜分离装置、结晶装置和离心分离装置;
所述加热装置包括加热罐，所述加热罐内设置蒸汽管道;
所述疏水膜分离装置包括疏水罐，所述疏水罐内设置疏水膜;
所述结晶装置包括结晶罐，所述结晶罐内设冷却管道;
所述离心分离装置包括分离罐，所述分离罐内设离心机。
所述蒸汽管道为方形，包括相互连通的纵管和横管，所述管道外壁设散热片。
所述疏水罐内设置若干平行设置的疏水膜，所述疏水膜纵向设置。
所述冷却管道为方形，包括相互连通的纵管和横管，所述管道外壁设置冷却片。
所述加热罐内壁、疏水罐内壁、结晶罐内壁、分离罐内壁均内衬搪瓷。
所述加热罐、疏水罐、结晶罐、分离罐上均设置有控制装置。
本实用新型的优点是：1)膜蒸馏的优势主要是产水水质好、脱盐率高、水回收率高、可利用工业废热。和多效蒸发相比，膜蒸馏可以低温操作，产水水质更好，蒸馏效率更高，不存在蒸发塔的腐蚀问题，设备造价也比常规蒸馏塔低;和反渗透相比，膜蒸馏可常压运行，对预处理要求低，可处理反渗透不能处理的高盐废水，水回收率更高。
2)运行成本低，多效蒸发是将含盐废水加热到100℃以上，水通过蒸汽方式与盐分分离，用疏水膜一般只需要将水温控制在60-75℃，直接减少了蒸发能量，蒸汽用量明显减少，运行费用只有多效蒸发的1/3左右。
3)采用陶瓷作为内壁，防止了污水中酸碱对设备的侵蚀，设备维护成本降低，使用寿命大大加长。
4)自动化程度高，可以做到连续和阶段运行，方便现场操作。
