申请日2016.03.03
公开(公告)日2016.11.16
IPC分类号C02F3/32; C02F101/20
摘要
本实用新型公开了一种固定化细胞连续处理重金属废水装置，包括吸附柱、固定化生物体、柱固定板、回收液加热控制柜和加热管;所述吸附柱上端设有废水储备液、洗脱储备液、再生储备液，且三者分别与所述吸附柱相连通，所述吸附柱下端设有重金属回收液和吸附后的达标排放液，所述重金属回收液的容器下端设有浓缩后的重金属液排放阀，连接所述吸附柱和所述重金属回收液的管道上设有洗脱液控制阀，连接所述吸附柱和所述吸附后的达标排放液的管道上设有处理后的废水排放控制阀，本实用新型可处理各种类型的重金属废水，进行再生处理方便，做到反复高效使用，废水达标排放，对环境保护和资源回收意义重大。
权利要求书

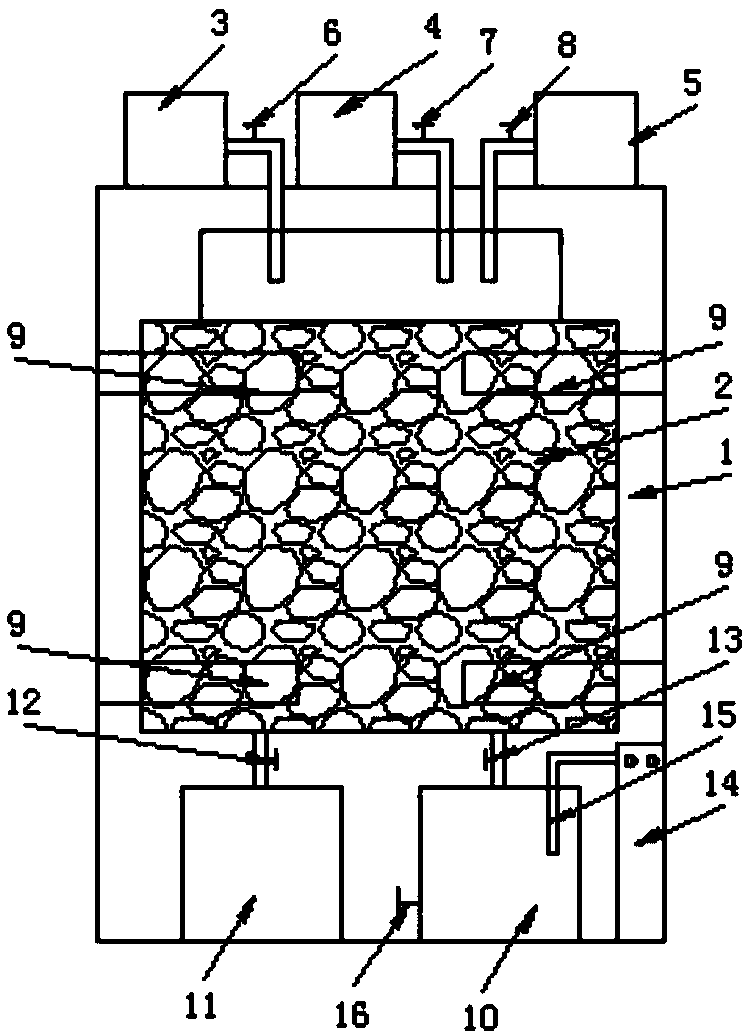

1.一种固定化细胞连续处理重金属废水装置，其特征在于：包括吸附柱(1)、固定化生物体(2)、柱固定板(9)、回收液加热控制柜(14)和加热管(15);所述吸附柱(1)上端设有废水储备液(3)、洗脱储备液(4)、再生储备液(5)，且三者分别与所述吸附柱(1)相连通，所述吸附柱(1)下端设有重金属回收液(10)和吸附后的达标排放液(11)，所述重金属回收液(10)容器的下端设有浓缩后的重金属液排放阀(16)，连接所述吸附柱(1)和所述重金属回收液(10)的管道上设有洗脱液控制阀(13)，连接所述吸附柱(1)和所述吸附后的达标排放液(11)的管道上设有处理后的废水排放控制阀(12)，所述柱固定板(9)连接所述吸附柱(1)和所述固定化生物体(2)。
2.根据权利要求1所述的一种固定化细胞连续处理重金属废水装置，其特征在于，所述重金属回收液(10)内设有所述加热管(15)。
3.根据权利要求2所述的一种固定化细胞连续处理重金属废水装置，其特征在于，所述回收液加热控制柜(14)可设定加热管(15)的加热温度。
4.根据权利要求1所述的一种固定化细胞连续处理重金属废水装置，其特征在于，所述废水储备液(3)容器下端经洗脱收集控制阀门(6)连接所述吸附柱(1)。
5.根据权利要求1所述的一种固定化细胞连续处理重金属废水装置，其特征在于，所述洗脱储备液(4)容器下端经吸附柱底阀(7)连接所述吸附柱(1)。
说明书
一种固定化细胞连续处理重金属废水装置
技术领域
本实用新型属于重金属废水处理技术领域，尤其涉及一种固定化细胞连续处理重金属废水装置。
背景技术
随着生物固定化技术的成熟，利用生物固定化装置处理含有重金属的废水同时回收重金属对于生态环境的保护以及资源的重复利用具有十分重要的意义。因此，本文提出一种固定化细胞连续处理重金属废水装置是十分有必要的。
实用新型内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种固定化细胞连续处理重金属废水装置。
为了解决上述技术问题，本实用新型一种固定化细胞连续处理重金属废水装置，其特征在于：包括吸附柱、固定化生物体、柱固定板、回收液加热控制柜和加热管;所述吸附柱上端设有废水储备液、洗脱储备液、再生储备液，且三者分别与所述吸附柱相连通，所述吸附柱下端设有重金属回收液和吸附后的达标排放液，所述重金属回收液的容器下端设有浓缩后的重金属液排放阀，连接所述吸附柱和所述重金属回收液的管道上设有洗脱液控制阀，连接所述吸附柱和所述吸附后的达标排放液的管道上设有处理后的废水排放控制阀，所述柱固定板连接所述吸附柱和所述固定化生物体。
作为本方案的优选实施例，所述重金属回收液内设有所述加热管。
作为本方案的优选实施例，所述回收液加热控制柜可设定加热管的加热温度。
作为本方案的优选实施例，所述废水储备液容器下端经洗脱收集控制阀门 连接所述吸附柱。
作为本方案的优选实施例，所述洗脱储备液容器下端经吸附柱底阀连接所述吸附柱。
与现有技术相比，本实用新型一种固定化细胞连续处理重金属废水装置具有以下有益效果：
(1)本实用新型采用高吸附量的微生物柱，吸附柱可以是淡水藻也可以是细菌。这种固定化的生物吸附柱(或生物制剂)吸附量大，清除废水中的重金属效率高。
(2)本实用新型吸附柱适应能力强，吸附柱可处理各种类型的重金属废水，容易进行再生处理，做到反复高效使用，方便快捷。
(3)本实用新型装置可按照吸附-洗脱-再生进行循环的连续操作，与传统的间歇性吸附装置相比，工作效率高，工作稳定。
(4)本实用新型在回收过程中，往往溶液浓度很低，本装置可以进行加热蒸发浓缩，提高回收液的重金属浓度。
(5)本实用新型更换生物吸附剂方便，当多次使用的固定化生物(水藻或细菌)已经没有吸附能力时，则从侧面底阀放出吸附剂。
(6)本实用新型在吸附重金属的同时可保证重金属污染的废水达标排放，有效的减小了重金属废水对环境造成的危害。
