申请日2016.03.10
公开(公告)日2016.07.27
IPC分类号C02F9/14
摘要
本实用新型属于废水处理技术领域，特别涉及一种洗煤废水处理装置，该装置包括化学处理系统和生物处理系统，化学处理系统包括依次串联连接的原料罐、管道过滤器、竖流除渣罐、进料泵、换热器、酸罐、碱罐、中间沉淀池和陶瓷膜过滤器，生物处理系统包括依次串联连接的好氧池、厌氧池、综合调节池、曝气生物滤池、净水处理器、清液罐、反冲洗罐和反洗泵。本实用新型的有益效果：实用性强，精度高，过滤面积大，易于清洗再生，装置中的陶瓷膜过滤器不但强度高、且耐化学腐蚀，具有高效过滤与精密过滤的双重优点，装置中的生物处理系统，对废水进行二次净化使其达到排放标准，且无二次污染，大大提高了企业的经济效益、环境效益和社会效益。
权利要求书
1.一种洗煤废水的处理装置，包括化学处理系统和生物处理系统，其特征在于，所述化学处理系统包括依次串联连接的原料罐、管道过滤器、竖流除渣罐、进料泵、换热器、酸罐、碱罐、中间沉淀池和陶瓷膜过滤器;
所述生物处理系统包括依次串联连接的好氧池、厌氧池、综合调节池、曝气生物滤池、净水处理器、清液罐、反冲洗罐和反洗泵。
2.如权利要求1所述的一种洗煤废水的处理装置，其特征在于，所述原料罐的上部有进料口。
3.如权利要求1所述的一种洗煤废水的处理装置，其特征在于，所述管道过滤器上布满微孔，微孔孔径大小为1-2μm。
4.如权利要求1所述的一种洗煤废水的处理装置，其特征在于，该处理装置还包括氧气供应装置。
5.如权利要求4所述的一种洗煤废水的处理装置，其特征在于，所述氧气供应装置包括空压机，所述空压机通过管路与所述好氧池和所述曝气生物滤池相连接。
6.如权利要求1所述的一种洗煤废水的处理装置，其特征在于，所述反洗泵的入口陶瓷膜过滤器、竖流除渣罐、管道过滤器和反冲洗罐相连接，所述反洗泵的出口与原料罐相连接。
7.如权利要求1所述的一种洗煤废水的处理装置，其特征在于，所述清液罐的底部与废渣槽相连接。
说明书
一种洗煤废水的处理装置
技术领域
本实用新型属于废水处理技术领域，特别涉及一种洗煤废水处理装置。
背景技术
洗煤废水是煤矿湿法洗煤加工工艺的工业尾水，其中含有大量的煤泥和泥沙，给矿区附近的环境造成了严重的污染。其主要特点是浊度高,固体物粒度细,固体颗粒表面多带负电荷,同性电荷间的斥力使这些微粒在水中保持分散状态,受重力和布朗运动的影响;由于煤泥水中固体颗粒界面之间的相互作用(如吸附、溶解、化合等),使洗煤废水的性质相当复杂,不仅具有悬浮液的性质,还具有胶体的性质。
由于上述原因,洗煤废水很难自然澄清,而且这类废水经沉淀后上清液仍是带有大量煤泥等悬浮物的黑色液体,其中含有选煤加工过程中的各种添加剂和重金属等有害物质。大量的洗煤废水未达标排放,造成了水体污染、河道淤塞、煤泥流失，给国家造成了极大的经济损失,也使得煤炭行业水资源更为紧缺,严重制约着煤炭生产的发展。
目前，处理洗煤废水的方法主要有两种：(1)化学絮凝沉淀法，在洗煤废水中加入絮凝剂，静置一段时间，使悬浮的煤粉等杂质絮凝成大的团聚物，然后再沉淀下来。但这种方法不但需要使用大量的絮凝剂，增加了企业的成本，而且处理效果较差，处理周期较长，上清液不能达到直接排放的标准，还需进一步再处理;(2)采用带式压滤机压滤，这种处理办法能耗较高，且处理效果也较差，经处理的废水达不到排放的标准。
因此，需要针对上述洗煤废水的特点，设计一种适于洗煤废水处理的装置，以改善矿区的环境。
发明内容
为了解决上述的技术问题，本实用新型提供了一种洗煤废水处理系统。
本实用新型是通过下述的技术方案来实现的：

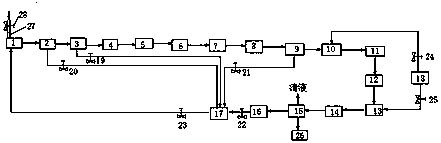

一种洗煤废水的处理装置，包括化学处理系统和生物处理系统，其特征在于，上述化学处理系统包括依次串联连接的原料罐、管道过滤器、竖流除渣罐、进料泵、换热器、酸罐、碱罐、中间沉淀池和陶瓷膜过滤器;上述生物处理系统包括依次串联连接的好氧池、厌氧池、综合调节池、曝气生物滤池、净水处理器、清液罐、反冲洗罐和反洗泵。
优选的，上述原料罐的上部有进料口。
优选的，上述管道过滤器上布满微孔，微孔孔径大小为1-2μm。
更为优选的，该处理装置还包括氧气供应装置。
重要的，上述氧气供应装置包括空压机，上述空压机通过管路与上述好氧池和所述曝气生物滤池相连接。
其中，上述反洗泵的入口陶瓷膜过滤器、竖流除渣罐、管道过滤器和反冲洗罐相连接，上述反洗泵的出口与原料罐相连接。
特别的，上述清液罐的底部与废渣槽相连接。
本实用新型的有益效果：操作简单，实用性强，精度高，过滤面积大，易于清洗再生，使用寿命长，装置中的陶瓷膜过滤器不但强度高、且耐化学腐蚀，清洗再生性能好，具有高效过滤与精密过滤的双重优点，装置中的生物处理系统，对废水进行二次净化使其达到排放标准，且无二次污染，大大提高了企业的经济效益、环境效益和社会效益。
