申请日2016.03.10
公开(公告)日2016.07.20
IPC分类号C02F1/461; C02F1/469; C02F101/14
摘要
本发明公开了一种吸附水中氟离子的水处理装置，包括：电解槽、出水槽和连通部，连通部的两端分别与电解槽和出水槽连通;连通部包括供水管路以及给料部，给料部包括第一管路、榨汁器，榨汁器呈圆锥体，其表面设有若干第一通孔，榨汁器的锥面上还设有多个截面为三角形的凸棱;以及盖体，其由两端未封闭的圆槽和可沿圆槽长度方向移动的封闭端构成，封闭端上垂直固定有一拉杆，圆槽的一端设有阻止封闭端移出圆槽的环状密封圈。本发明水处理装置可两用，占用体积小，除氟率高，除氟时间短，同时可在市民想喝果汁时，可将其作为榨汁器使用，十分便捷与多功能。
权利要求书

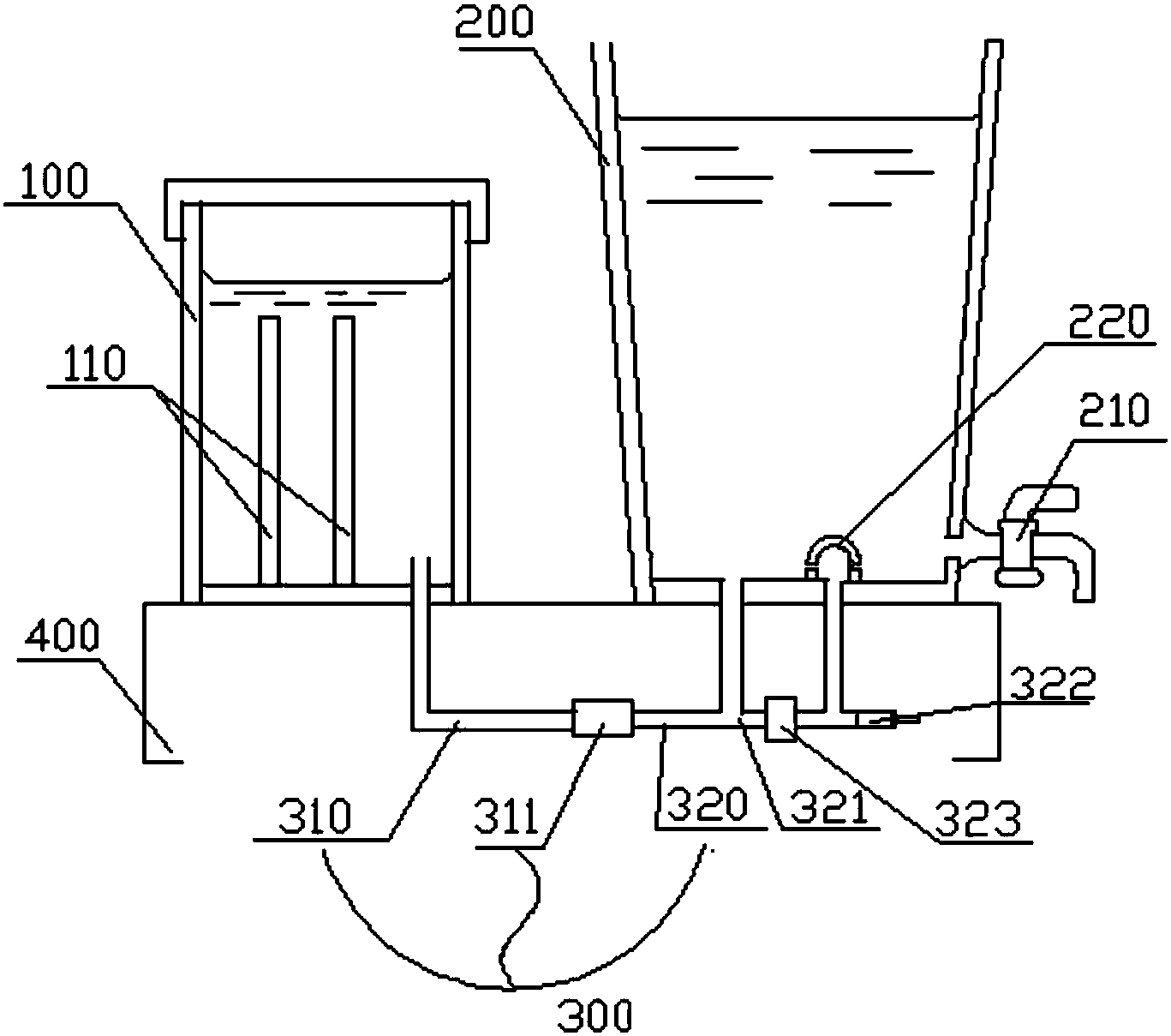

1.一种吸附水中氟离子的水处理装置，其特征在于，包括：电解槽、出水槽和连通部，连通部的两端分别与电解槽和出水槽连通;
其中，连通部包括：
供水管路，供水管路的一端与电解槽连通;以及
给料部，其包括：
第一管路，第一管路上设有第一分支管路和第二分支管路，第一分支管路和第二分支管路均与出水槽连通;
榨汁器，榨汁器呈圆锥体，其表面设有若干第一通孔，榨汁器的锥面上还设有多个截面为三角形的凸棱;
盖体，其由两端未封闭的圆槽和可沿圆槽长度方向移动的封闭端构成，封闭端上垂直固定有一拉杆，圆槽的一端设有阻止封闭端移出圆槽的环状密封圈;
其中，第一管路的一端与供水管路的另一端连通，第一管路的另一端与榨汁器可拆卸的固定连接，盖体套设榨汁器，并可拆卸的固定于第一管路的另一端。
2.如权利要求1所述的吸附水中氟离子的水处理装置，其特征在于，电解槽中的电极由集电体和设置于集电体表面的凝胶层构成;其中集电体上具有贯通的第二通孔，第二通孔内设置有数个圆锥形凸起。
3.如权利要求2所述的吸附水中氟离子的水处理装置，其特征在于，电解槽和出水槽的底部设有支撑台，支撑台呈长方体结构，其内部呈中空状以容纳连通部。
4.如权利要求3所述的吸附水中氟离子的水处理装置，其特征在于，出水槽的侧壁设有水龙头。
5.如权利要求4所述的吸附水中氟离子的水处理装置，其特征在于，榨汁器和第一管路的另一端可拆卸的固定是通过在榨汁器的底部设置外螺纹，在第一管路的另一端设置内螺纹来实现的;盖体和第一管路的另一端可拆卸的固定是通过在盖体的圆槽的另一端设置内螺纹，在第一管路的另一端设置外螺纹来实现的。
6.如权利要求5所述的吸附水中氟离子的水处理装置，其特征在于，第一分支管路设置于靠近电解槽的一侧，第二分支管路设置于靠近榨汁器的一侧，出水槽与第二分支管路连通处设置有过滤罩。
7.如权利要求6所述的吸附水中氟离子的水处理装置，其特征在于，过滤罩的孔径为0.5-1.5mm。
8.如权利要求7所述的吸附水中氟离子的水处理装置，其特征在于，供水管路上设置有第一调节阀。
9.如权利要求8所述的吸附水中氟离子的水处理装置，其特征在于，第一管路上设置有第二调节阀，其位于第一分支管路和第二分支管路之间。
说明书
一种吸附水中氟离子的水处理装置
技术领域
本发明属于水处理装置技术领域，更具体地说，本发明涉及一种吸附水中氟离子的水处理装置。
背景技术
我国生活饮用水标准(GB5749-2006)规定饮用水中含氟量不得超过1mg/L。人体长期饮用高氟水会引起氟中毒，表现为氟斑牙、氟骨症。吸附法除氟是目前水处理除氟过程应用最广泛的方法，吸附剂主要有活性氧化铝、骨炭和沸石，但是通过吸附法需要大量的吸附剂，而吸附剂通常为一些化学物质，最后饮用水中多少会含有一定量的吸附剂，人长期服用，会对身体造成影响。同时使用吸附剂吸附氟所用时间较长，为了缩短时间，需要提供一种更高效的吸附水中氟离子的装置。
发明内容
本发明的一个目的是解决至少上述问题和/或缺陷，并提供至少后面将说明的优点。
本发明还有一个目的是通过在水处理装置中设置自制电极，提供一种操作简单、易于实施、造价低廉、家庭可自用的水处理装置，以实现装置吸附水中氟离子的能力。
为了实现根据本发明的这些目的和其它优点，提供了一种吸附水中氟离子的水处理装置，包括：电解槽、出水槽和连通部，连通部的两端分别与电解槽和出水槽连通;
其中，连通部包括：
供水管路，供水管路的一端与电解槽连通;以及
给料部，其包括：
第一管路，第一管路上设有第一分支管路和第二分支管路，第一分
支管路和第二分支管路均与出水槽连通;
榨汁器，榨汁器呈圆锥体，其表面设有若干第一通孔，榨汁器的锥
面上还设有多个截面为三角形的凸棱;
盖体，其由两端未封闭的圆槽和可沿圆槽长度方向移动的封闭端构
成，封闭端上垂直固定有一拉杆，圆槽的一端设有阻止封闭端移出圆槽
的环状密封圈;
其中，第一管路的一端与供水管路的另一端连通，第一管路的另一端与榨汁器可拆卸的固定连接，盖体套设榨汁器，并可拆卸的固定于第一管路的另一端。
优选的是，其中，电解槽中的电极由集电体和设置于集电体表面的凝胶层构成;其中集电体上具有贯通的第二通孔，第二通孔内设置有数个圆锥形凸起。
优选的是，其中，电解槽和出水槽的底部设有支撑台，支撑台呈长方体结构，其内部呈中空状以容纳连通部。
优选的是，其中，出水槽的侧壁设有水龙头。
优选的是，其中，榨汁器和第一管路的另一端可拆卸的固定是通过在榨汁器的底部设置外螺纹，在第一管路的另一端设置内螺纹来实现的;盖体和第一管路的另一端可拆卸的固定是通过在盖体的圆槽的另一端设置内螺纹，在第一管路的另一端设置外螺纹来实现的。
优选的是，其中，第一分支管路设置于靠近电解槽的一侧，第二分支管路设置于靠近榨汁器的一侧，出水槽与第二分支管路连通处设置有过滤罩。
优选的是，其中，过滤罩的孔径为0.5-1.5mm。
优选的是，其中，供水管路上设置有第一调节阀。
优选的是，其中，第一管路上设置有第二调节阀，其位于第一分支管路和第二分支管路之间。
本发明至少包括以下有益效果：
1、使用电解槽将水中的氟离子去除，去除氟离子采用的是特殊的电极，在集电体表面设置凝胶层，凝胶层为聚合度较大，具有支链或者交联结构的橡胶烃分子聚集而成的橡胶粒子的中间层，当通电后，可在较短的时间内对水中的氟离子进行吸附，相较于传统吸附剂，其速度提高了一倍。
2、本发明的吸附水中氟离子的水处理装置可作为直接饮用水，因此，在连通部中设有榨汁器，可将水果切成小块状放置于盖体中，将盖体与第一管路固定，通过拉杆推动盖体，使水果块在榨汁器表面摩擦，榨出果汁，使果汁通过榨汁器的第一通孔进入第一管路，之后通过第二分支管路进入出水槽。
3、在出水槽与第二分支管路连通处设置过滤罩，防止榨汁器中的果肉从第一通孔进入出水槽，避免出水槽中有悬浮物。
4、设置第二调节阀，当第二调节阀关闭时，可阻止榨汁器中的果汁进入电解槽中，影响电解槽的工作，若关闭第一调节阀时，可打开第二调节阀，加速果汁进入出水槽。
5、在集电体上设置第二通孔以及在第二通孔内设置圆锥形凸起，可提高集电体和凝胶层之间的附着性，同时能够有效降低阻抗。
6、本发明水处理装置可两用，占用体积小，除氟率高，除氟时间短，同时可在市民想喝果汁时，可将其作为榨汁器使用，十分便捷与多功能。
本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。
