污水沉渣消泡罐

　　申请日2016.02.06

　　公开(公告)日2016.08.31

　　IPC分类号C02F1/52; B01D21/26; C02F1/20

　　摘要

　　本实用新型属于林产品人造板生产线设备制造技术领域，具体地说是一种污水沉渣消泡罐，其特征是，包括在罐体的底部设有支架;在所述的罐体上装有污水进口管，在污水进口管下方的罐体侧壁上还设有污水排水口;罐体内装水旋转罐体，所述的水旋转罐体上设有另一支架，在罐体内位于水旋转罐体的下方设有泥沙沉淀挡伞帽，在罐体的底部设有排污泥气动阀;还包括蒸汽管道，所述的蒸汽管道的一端固定于罐体的外壁外，蒸汽管道的其余部分设为盘旋状并设在水旋转罐体内;所述的蒸汽管道的一端设有法兰盘，位于水旋转罐体内的蒸汽管道还设有加热管固定支架;本实用新型利用沉淀法将罐中的污水泥沙进行分离，利用加热法进行消泡，实现消泡除沙的目的。

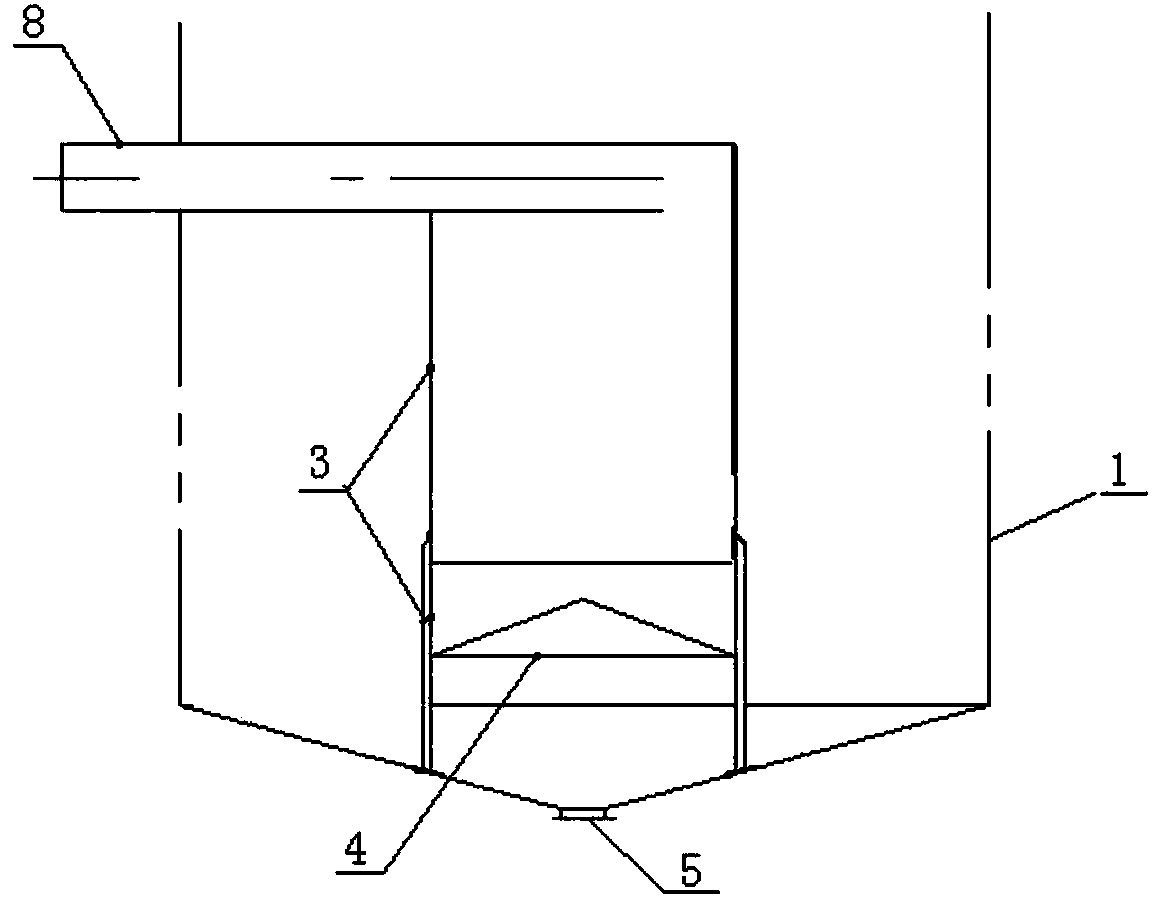

　　摘要附图



　　权利要求书

　　1.一种污水沉渣消泡罐装置，其特征是，

　　包括在罐体(1)的底部设有支架;

　　在所述的罐体(1)上装有污水进口管(2)，在污水进口管(2)下方的罐体(1)的侧壁上还设有污水排水口(8);

　　罐体(1)内装水旋转罐体(3)，所述的水旋转罐体(3)上设有另一支架，在罐体(1)内位于水旋转罐体(3)的下方设有泥沙沉淀挡伞帽(4)，在罐体(1)的底部设有排污泥气动阀(5);

　　还包括蒸汽管道(6)，所述的蒸汽管道(6)的一端固定于罐体(1)的外壁外，蒸汽管道(6)的其余部分设为盘旋状并设在水旋转罐体(3)内;所述的蒸汽管道(6)的一端设有法兰盘，位于水旋转罐体(3)内的蒸汽管道(6)还设有加热管固定支架(9);

　　所述的蒸汽管道(6)的底端连接冷凝水排水口(7)的一端，冷凝水排水口(7)的另一端依次贯穿水旋转罐体(3)和罐体(1)。

　　说明书

　　污水沉渣消泡罐

　　技术领域

　　本实用新型属于林产品人造纤维板生产线污水处理装备技术领域，主要是将生产中清洗木片污水进行沉淀消泡、去杂，水循环再利用。

　　背景技术

　　现有传统的单体水洗沉淀罐泥沙分离效果差，用水量较大，污水中含杂物较多，影响产品内在质量指标，针对这一问题提出一套新的技术装备改进方案。

　　发明内容

　　本实用新型采用的技术原理是利用沉淀法将罐中的污水泥沙进行分离，利用加热法进行消泡，实现消泡除沙目的。

　　本实用新型是这样实现的，一种污水沉渣消泡罐装置，其特征是，

　　包括在罐体的底部设有支架;

　　在所述的罐体上装有污水进口管，在污水进口管下方的罐体侧壁上还设有污水排水口;

　　罐体内装水旋转罐体，所述的水旋转罐体上设有另一支架，在罐体内位于水旋转罐体的下方设有泥沙沉淀挡伞帽，在罐体的底部设有排污泥气动阀;

　　还包括蒸汽管道，所述的蒸汽管道的一端固定于罐体的外壁外，蒸汽管道的其余部分设为盘旋状并设在水旋转罐体内;所述的蒸汽管道的一端设有法兰盘，位于水旋转罐体内的蒸汽管道还设有加热管固定支架;

　　所述的蒸汽管道的底端连接冷凝水排水口的一端，冷凝水排水口的另一端依次贯穿水旋转罐和罐体。如示意图1、图2、图3。

　　本实用新型的优点是较好的除去了污水中的泥沙70%，并消除了泡沫，达到了水的循环利用，减少了污染，降低了成本，保证了产品的质量，主要用于纤 维板生产线木片清洗污水的处理及其它生产设备类似的污水处理。
