申请日2016.02.06
公开(公告)日2016.08.31
IPC分类号C02F1/66
摘要
本实用新型公开了一种交联剂制备工艺中的废水处理装置，其包括有pH调节罐;所述pH调节罐包括有调节罐体;所述调节罐体的上端部设置有罐盖，罐盖之中设置有多个吸气管道，其连通至设置在调节罐体外部的空气压缩机之中，吸气管道内部设置有活性炭层;采用上述技术方案的交联剂制备工艺中的废水处理装置，其可在对于交联剂制备过程中产生的废水进行中性处理时，通过空气压缩机所产生的吸附气流将酸性溶液以及碱性溶液与废水中和时产生的废气吸附至调节罐体外部;上述废气在吸附过程中，其经由吸气管道内部时，可通过活性炭对废气中的有害物质进行吸附，以使得废气排出时进一步避免其造成污染。

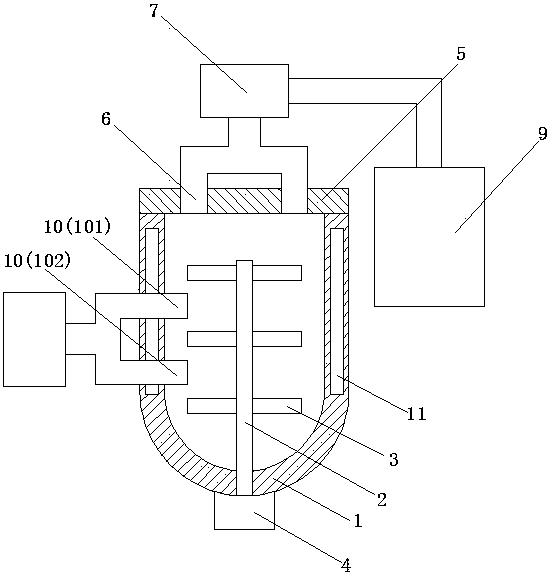

摘要附图
权利要求书
1.一种交联剂制备工艺中的废水处理装置，其包括有pH调节罐，其特征在于，所述pH调节罐包括有调节罐体，调节罐体之中设置有搅拌装置，其包括有搅拌轴，搅拌轴之上设置有搅拌叶片，搅拌轴通过搅拌电机进行驱动;所述调节罐体的上端部设置有罐盖，罐盖之中设置有多个吸气管道，其连通至设置在调节罐体外部的空气压缩机之中，吸气管道内部设置有活性炭层。
2.按照权利要求1所述的交联剂制备工艺中的废水处理装置，其特征在于，所述罐盖之上设置有至少4个吸气管道，其关于调节罐体的轴线成旋转对称;所述空气压缩机的出气端设置有出气管道，其导通至设置在调节罐体外部的集气槽之中。
3.按照权利要求1或2所述的交联剂制备工艺中的废水处理装置，其特征在于，所述pH调节罐之中设置有用于导入酸性物质与碱性物质的调节管道，调节管道包括有上层调节管道与下层调节管道，其分别延伸至调节罐体的1/3高度位置以及2/3高度位置。
4.按照权利要求3所述的交联剂制备工艺中的废水处理装置，其特征在于，所述调节罐体的侧壁之中设置有夹套，夹套之中导通有冷凝水。
说明书
交联剂制备工艺中的废水处理装置
技术领域
本实用新型涉及一种精细化工生产设备，尤其是一种交联剂制备工艺中的废水处理装置。
背景技术
交联剂在实际生产过程中往往会产生一定的废水，其直接排放则会导致严重的污染;受交联剂的制备工艺影响，上述废水往往存在着过酸或过碱的现象，致使其难以直接进行回收处理，故需对其进行中和处理。现有的中和处理工艺往往直接将上述废水与酸性溶液或碱性溶液在容器内混合，但上述处理过程中存在一定废气的外溢，从而致使周边环境或相关人员收到影响。
实用新型内容
本实用新型要解决的技术问题是提供一种交联剂制备工艺中的废水处理装置，其可对于废水中和处理过程中产生的废气进行有效的吸附与处理，以避免其对于环境与相关人员造成影响。
为解决上述技术问题，本实用新型涉及一种交联剂制备工艺中的废水处理装置，其包括有pH调节罐;所述pH调节罐包括有调节罐体，调节罐体之中设置有搅拌装置，其包括有搅拌轴，搅拌轴之上设置有搅拌叶片，搅拌轴通过搅拌电机进行驱动;所述调节罐体的上端部设置有罐盖，罐盖之中设置有多个吸气管道，其连通至设置在调节罐体外部的空气压缩机之中，吸气管道内部设置有活性炭层。
作为本实用新型的一种改进，所述罐盖之上设置有至少4个吸气管道，其关于调节罐体的轴线成旋转对称;所述空气压缩机的出气端设置有出气管道，其导通至设置在调节罐体外部的集气槽之中。采用上述技术方案，其可通过多个吸气管道的位置设置，使得其对于调节罐体内部形成均匀的吸附作用，以使得调节罐体内的废气得以均匀而高效的吸收。
作为本实用新型的一种改进，所述pH调节罐之中设置有用于导入酸性物质与碱性物质的调节管道，调节管道包括有上层调节管道与下层调节管道，其分别延伸至调节罐体的1/3高度位置以及2/3高度位置。采用上述技术方案，其可通过上层调节管道与下层调节管道分别向调节罐体的上层与下层注入废酸或废碱，以使得位于调节罐体内的交联剂制备产生的废水得以均匀中和处理，以避免现有的搅拌装置无法在竖直方向上实现均匀混合。
作为本实用新型的一种改进，所述调节罐体的侧壁之中设置有夹套，夹套之中导通有冷凝水。采用上述技术方案，其可通过夹套以及冷凝水的设置，有效避免酸性溶液与碱性溶液在与废水接触时产生的温度过高而可能导致的安全隐患。
采用上述技术方案的交联剂制备工艺中的废水处理装置，其可在对于交联剂制备过程中产生的废水进行中性处理时，通过空气压缩机所产生的吸附气流将酸性溶液以及碱性溶液与废水中和时产生的废气吸附至调节罐体外部，以避免废气直接溢出，对环境以及相关人员造成影响;上述废气在吸附过程中，其经由吸气管道内部时，可通过活性炭对废气中的有害物质进行吸附，以使得废气排出时进一步避免其造成污染。
