申请日2016.03.10
公开(公告)日2016.08.10
IPC分类号C02F9/10; C02F9/14; C02F11/00
摘要
本实用新型公开了一种高浓度有机废水及污泥的近零排放处理系统，属于化工及环保技术领域。以超临界水氧化技术为核心，废水及污泥首先经过污泥均质泵进行研磨，然后利用高压柱塞泵加压、输运到后续管路进行预热并与氧气混合，在反应器内发生超临界水氧化反应。反应后流体经降压装置降压后，依次经过自清洗过滤器、气液分离器进行不溶性固体、气体的分离，随后进入机械式蒸汽再压缩技术(MVR)结晶，进行可溶性盐的结晶，实现给料的近零排放处理。同时，使用常规水处理技术(例如混凝沉淀、膜生物技术、膜技术等等)对SCWO技术进行辅助，适当降低SCWO反应器的运行参数，将残留一部分COD交由常规水处技术来处理，有效降低了运行成本。
权利要求书
1.一种高浓度有机废水及污泥的近零排放处理系统，其特征在于，包括废水输运单元、反应单元、供氧单元及后处理单元;
废水输运单元包括污泥储罐(1)及污泥缓冲罐(3)，在污泥储罐(1)和污泥缓冲罐(3)之间的管路上设有均质乳化泵(2);反应单元包括换热器(5)及管式反应器(6)，在污泥缓冲罐(3)与换热器(5)相连的管路上设有高压变频柱塞泵(4)，换热器(5)的管侧出口端与管式反应器(6)的入口端相连，管式反应器(6)的出口端与换热器(5)的壳侧入口端相连;供氧单元与管式反应器(6)相连;
后处理单元包括降压器(7)、自清洗过滤器(8)、气液分离器(9)及MVR结晶单元(10);换热器(5)的壳侧出口端与降压器(7)的入口端相连，降压器(7)的出口端与自清洗过滤器(8)的入口端相连，自清洗过滤器(8)的洁净流体出口端与气液分离器(9)相连，气液分离器(9)底部的液体出口端与MVR结晶单元(10)的入口端相连。
2.根据权利要求1所述的高浓度有机废水及污泥的近零排放处理系统，其特征在于，所述供氧单元包括液氧储罐(12)、低温液氧泵(13)、液氧汽化器(14)、氧气缓冲罐(15)及加氧混合器(16);液氧储罐(12)的出口端与低温液氧泵(13)的入口端相连，低温液氧泵(13)的出口端与液氧汽化器(14)壳侧入口端相连，液氧汽化器(14)的壳侧出口端与氧气缓冲罐(15)的入口端相连，氧气缓冲罐(15)的出口端与加氧混合器(16)的入口端相连，加氧混合器(16)与管式反应器(6)的气体入口端相连。
3.根据权利要求1所述的高浓度有机废水及污泥的近零排放处理系统，其特征在于，后处理单元还包括深度处理单元(11)，MVR结晶单元(10)的出口与深度处理单元(11)的入口相连。
4.根据权利要求3所述的高浓度有机废水及污泥的近零排放处理系统，其特征在于，深度处理单元(11)采用活性炭吸附装置、超滤装置或膜浓缩装置。
5.根据权利要求1所述的高浓度有机废水及污泥的近零排放处理系统，其特征在于，自清洗过滤器(8)采用旋转刮刀式自清洗过滤器。
6.根据权利要求1所述的高浓度有机废水及污泥的近零排放处理系统，其特征在于，MVR结晶单元(10)进口处的溶质为氯化钠、硫酸钠或碳酸钠。
7.根据权利要求1所述的高浓度有机废水及污泥的近零排放处理系统，其特征在于，在气液分离器(9)的顶部设有排气口。
说明书
一种高浓度有机废水及污泥的近零排放处理系统
技术领域
本实用新型属于化工及环保技术领域，具体涉及一种以超临界水氧化技术为核心的高浓度有机废水及污泥的近零排放处理系统。
背景技术
通常情况下，水以蒸汽、液态水和冰三种常见的状态存在，液态水是极性溶剂，其密度几乎不随压力的升高而改变，可以溶解包括盐在内的大多数电解质，对气体和大多数有机物则微溶或不溶。超临界水是指温度、压力均高于其临界点(374.15℃，22.1MPa)的特殊状态下的水。超临界水的性质会发生极大的变化，其密度、介电常数、扩散系数以及热导率都不同于普通水。而且，有机物以及气体在超临界水中的溶解度显著提高。
超临界水氧化技术(SCWO技术)正是利用了水在超临界状态下所具有的特殊性质，使氧化剂和有机物完全溶解在超临界水中并发生均相的氧化反应，迅速、彻底的将有机物转化为无害的二氧化碳、氮气以及水等小分子化合物。与其他传统的高难度、难生化降解有机废水的处理技术相比，超临界水氧化技术具有以下优势：
1、氧化效率高，有机物的理论去除率可达99.9%以上;
2、反应时间短，设备结构简单，占地面积小;
3、有机物质量浓度达到3%后，系统能够实现自热。
超临界水氧化技术在国内外已经有所应用，但是当处理对象为石化污泥时，仍然存在几方面的问题需要解决，主要表现在：
虽然从理论上看，应用SCWO技术可以使有机废水(污泥)的COD去除率高达99.9%，但这个数据是在十分理想的反应环境下实现的，包括较高的氧化系数(3～10倍)，较高的反应条件(600～700℃，27～29MPa)，较长的反应停留时间(100～150s)。这样的话，系统管路的选材、氧气的供给量以及反应器的尺寸都要提高，这需要极高的提高成本来实现，SCWO技术处理污水的经济性将大打折扣。因此需要借助其他的污水处理手段辅助SCWO技术处理。
污泥中含有较多的易结焦的有机物，如果按传统的方法使用加热炉来对污泥给料进行预热，管子加热的温度极高，含水污泥中的有机物在高温壁面上有较高的结焦倾向。如果监测不及时，壁面发生结焦而造成壁温飞升，造成壁面超温爆管或者管内堵塞。
污泥的处理量较大时，整个系统流程较长，如果反应器入口温度不足需要补温时，如果使用燃气加热炉进行加热，无法控制加热量。如果使用电加热炉，电加热的启动时间较长，热惯性强，无法实现快速补热。因此需要一种能够控制加热功率同时快速补热的装置。
SCWO过程是一个放热反应过程，研究显示，当有机物质量浓度达到3%后，反应放出的热量足够预热进入反应器之前的物料。但是，由于SCWO反应是一个高温、高压、高氧含量的强腐蚀环境，对于系统内的设备选材要求极高，一般选择镍基合金作为反应器等核心设备的材料，镍基合金的价格较高，很多材料甚至尚未实现国产，因此会造成较高的先期投资。
实用新型内容
为了克服上述现有技术存在的缺陷，本实用新型的目的在于提供一种高浓度有机废水及污泥的近零排放处理系统，该处理系统结构设计合理，能够达标处理废料并进行有效的物质回收，解决腐蚀及盐沉积问题，提高经济性，实现近零排放。
本实用新型是通过以下技术方案来实现：

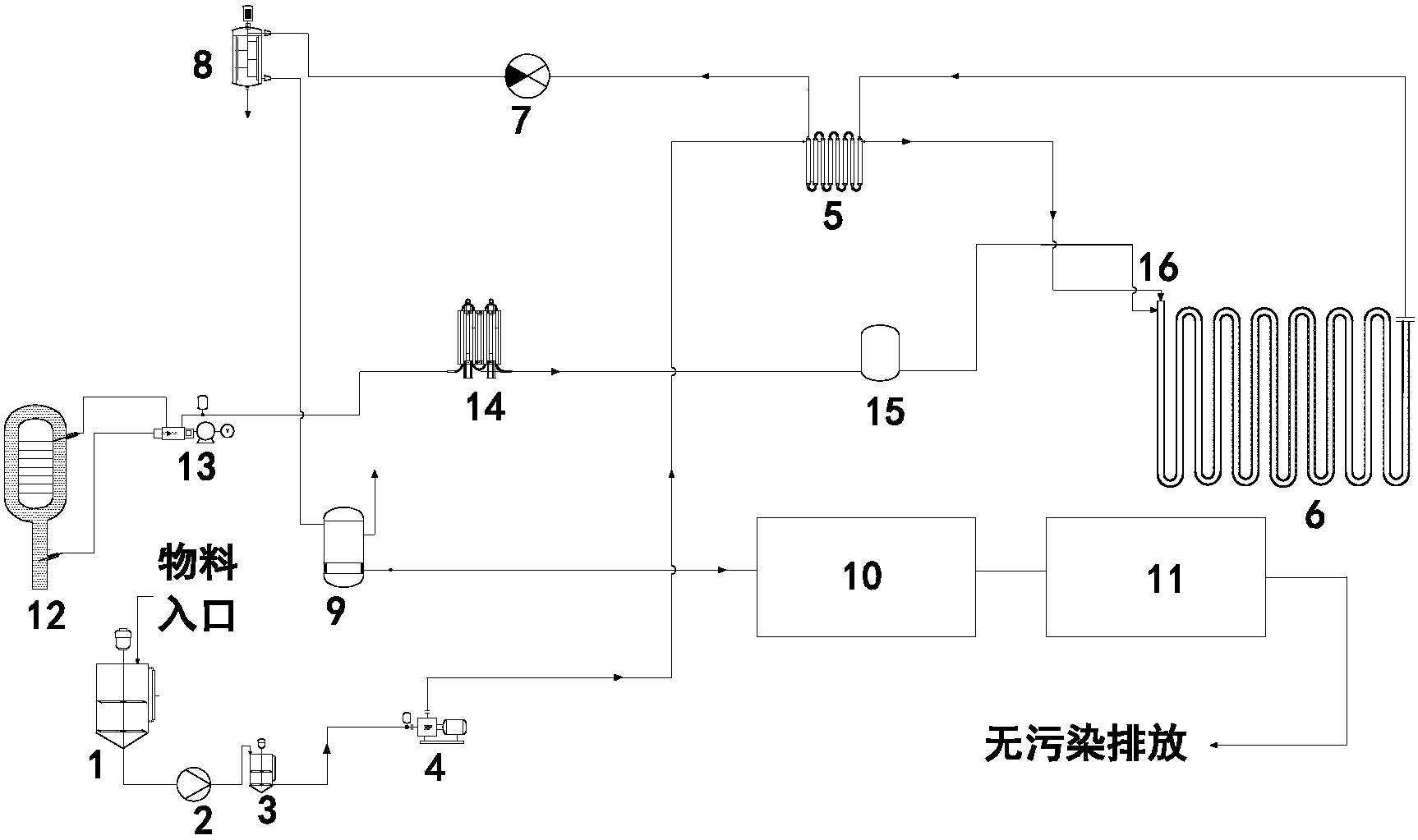

一种高浓度有机废水及污泥的近零排放处理系统，包括废水输运单元、反应单元、供氧单元及后处理单元;
废水输运单元包括污泥储罐及污泥缓冲罐，在污泥储罐和污泥缓冲罐之间的管路上设有均质乳化泵;反应单元包括换热器及管式反应器，在污泥缓冲罐与换热器相连的管路上设有高压变频柱塞泵，换热器的管侧出口端与管式反应器的入口端相连，管式反应器的出口端与换热器的壳侧入口端相连;供氧单元与管式反应器相连;
后处理单元包括降压器、自清洗过滤器、气液分离器及MVR结晶单元;换热器的壳侧出口端与降压器的入口端相连，降压器的出口端与自清洗过滤器的入口端相连，自清洗过滤器的洁净流体出口端与气液分离器相连，气液分离器底部的液体出口端与MVR结晶单元的入口端相连。
所述供氧单元包括液氧储罐、低温液氧泵、液氧汽化器、氧气缓冲罐及加氧混合器;液氧储罐的出口端与低温液氧泵的入口端相连，低温液氧泵的出口端与液氧汽化器壳侧入口端相连，液氧汽化器的壳侧出口端与氧气缓冲罐的入口端相连，氧气缓冲罐的出口端与加氧混合器的入口端相连，加氧混合器与管式反应器的气体入口端相连。
后处理单元还包括深度处理单元，MVR结晶单元的出口与深度处理单元的入口相连。
深度处理单元采用活性炭吸附装置、超滤装置或膜浓缩装置。
自清洗过滤器采用旋转刮刀式自清洗过滤器。
MVR结晶单元进口处的溶质为氯化钠、硫酸钠或碳酸钠。
在气液分离器的顶部设有排气口。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型公开的高浓度有机废水及污泥的近零排放处理系统，包括废水输运单元、反应单元、供氧单元及后处理单元;废水运输单元将废水及污泥首先经过均质乳化泵进行研磨，可以将污泥中的不溶性固体首先研磨到设计粒径，防止后续管路中出现盐沉积而造成堵塞;然后利用高压变频柱塞泵加压后输运到后续管路进行预热，并与来自供氧单元的氧气混合，在反应单元中的管式反应器中发生超临界水氧化反应，反应结束后利用后处理单元的降压装置进行降压后，依次经过自清洗过滤器、气液分离器进行不溶性固体、气体的分离，随后进入MVR(机械式再压缩)结晶单元进行可溶性盐的结晶处理，实现给料的近零排放处理。通过本实用新型的系统，使得SCWO处理产生的含重金属固体可以有效分离，并实现稳定化填埋或者委托有资质的处理单位安全填埋;MVR结晶产生的无机盐由玻璃厂、硫酸钠厂回收，整个处理过程中产生的气体以二氧化碳和氮气为主，可以实现对空排放或系统收集。
进一步地，本实用新型还创新性的在后处理单元中使用深处理单元，深度处理单元的出口液体可以达标排放。深度处理单元使用常规水处理技术，如活性炭吸附、膜浓缩处理或膜生物技术。深处理单元能够对SCWO技术进行辅助，适当降低SCWO反应器的运行参数，将残留一部分COD交由常规水处技术来处理，有效降低了运行成本，而且经过二级处理，降低了出水不达标的可能。
进一步地，自清洗过滤器采用旋转刮刀式自清洗过滤器，过滤精度极高，可以做到连续且带有压力条件下的运行，其作用是过滤出水中的不溶性固体。
