申请日2016.02.04
公开(公告)日2016.06.29
IPC分类号C02F9/14
摘要
本发明公开了一种反向控制节能型医疗废水处理装置，包括依次连接的集水池、厌氧池、平衡池、接触氧化池、沉淀池、消毒池，其中，所述的接触氧化池上连接有第一液位计、DO溶解氧仪和用于向接触氧化池内通入空气的风机，所述的风机上连接有变频器。本发明的目的在于提供一种处理效果好、节约能耗和药剂的反向控制节能型医疗废水处理方法，同时本发明还公开了一种实现该方法的装置。

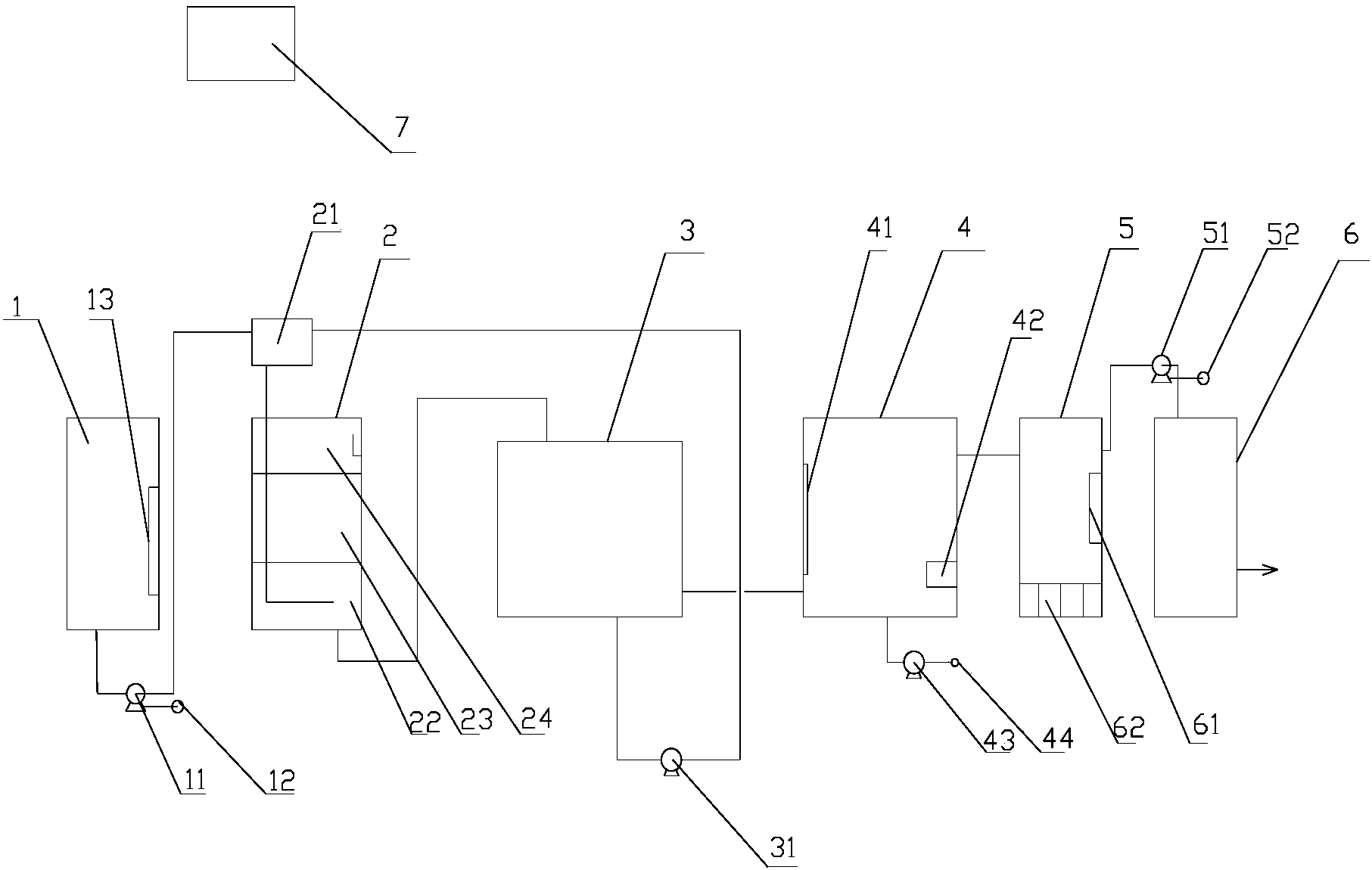

摘要附图
权利要求书
1.一种反向控制节能型医疗废水处理装置，其特征在于，包括依次连接的集水池、厌氧池、平衡池、接触氧化池、沉淀池、消毒池，还包括控制系统，其中，所述的接触氧化池上连接有第一液位计、DO溶解氧仪和用于向接触氧化池内通入空气的风机，所述的风机上连接有变频器和第三时间开关，所述的控制系统分别与第一液位计、DO溶解氧仪、变频器和第三时间开关相连。
2.根据权利要求1所述的反向控制节能型医疗废水处理装置，其特征在于，所述的所述的集水池、厌氧池之间设有第一提升泵，所述的第一提升泵上设有第一时间开关，所述的集水池上设有第二液位计，所述的第一时间开关、第二液位计分别与控制系统相连。
3.根据权利要求2所述的反向控制节能型医疗废水处理装置，其特征在于，所述的消毒池与沉淀池连接，所述的消毒池和沉淀池之间设有第二提升泵，所述的消毒池上连接有第三液位计，所述的第二提升泵上设有第二时间开关，所述的消毒池内设有多个消毒模块，所述的第三液位计、第二时间开关分别与控制系统相连。
4.根据权利要求3所述的反向控制节能型医疗废水处理装置，其特征在于，Y=0.13e(1-X/X0)，其中X为接触氧化池的实际液位，X0为接触氧化池的最高液位，Y为变频器的频率。
5.根据权利要求4所述的反向控制节能型医疗废水处理装置，其特征在于，所述的厌氧池上方设有布水器，所述的布水器与集水池连通。
6.根据权利要求5所述的反向控制节能型医疗废水处理装置，其特征在于，所述的平衡池的底部设有回流泵，所述的回流泵的出口连接至布水器。
7.根据权利要求6所述的反向控制节能型医疗废水处理装置，其特征在于，所述的厌氧池包括由下而上设置的流化床反应室、液固气三相分离区、溢流区，所述的布水器的出口设置在流化床反应室内，所述的溢流区与平衡池通过管道连通。
8.一种采用如权利要求1-7任一所述的装置的反向控制节能型医疗废水处理方法，其特征在于，所述的方法包括：
医疗废水依次经过集水池、厌氧池、平衡池、接触氧化池、沉淀池、消毒池处理;
接触氧化池的风机的功率和工作时间通过变频器和第三时间开关控制，所述的变频器和第三时间开关通过第一液位计控制并通过DO溶解氧仪检测接触氧化池内的含氧量，集水池的液位通过第一提升泵控制，第一提升泵的工作时间通过第一时间开关、第二液位计控制;
消毒池的液位通过第二提升泵控制，第二提升泵的工作时间通过第二时间开关、第三液位计控制。
9.根据权利要求8所述的反向控制节能型医疗废水处理方法，其特征在于，Y=0.13e(1-X/X0)，其中X为接触氧化池的实际液位，X0为接触氧化池的最高液位，Y为变频器的可变频率函数。
10.根据权利要求8或9所述的反向控制节能型医疗废水处理方法，其特征在于，在处理过程中，通过回流泵将平衡池的液体部分回流至布水器中，所述的布水器设置在厌氧池上。
说明书
一种反向控制节能型医疗废水处理方法及装置
技术领域
本发明涉及废水处理设备领域，具体地说是一种反向控制节能型医疗废水处理方法及装置。
背景技术
自2005年开始，医疗废水除了杀菌消毒外，还需要对废水中COD，氨氮进行处理。在处理医疗废水中，除住院部的生活污水外，还包括检验科的废水。在这股废水中，常带有杀菌剂，有机溶液等。在医疗废水处理中，能耗和运行成本最大的两块是接触氧化池的曝气系统和杀菌系统。在传统的医疗废水处理方法中，一般采用液位开关启停废水处理设备，但从集水池到接触氧化池需要一段时间，从接触氧化池到杀菌池也需要一定时间。废水从提升泵开始启动后，废水经过预处理和厌氧工艺混合才逐渐形成稳定的液位差，再流到后续处理单元。如果这时曝气系统和加药系统同时开停，将造成能耗和药剂的浪费。在集水池液位到低液位时，提升泵关闭，在传统工艺里面，一般采用延时杀菌开关，但好氧池一般马上关闭。实际上，提升泵关闭后，废水还会持续往下一个工段流入，反应不会立即停止。马上关闭系统和延时关闭，要么造成能源浪费，要么处理不彻底。
发明内容
本发明的目的在于提供一种处理效果好、节约能耗和药剂的反向控制节能型医疗废水处理方法，同时本发明还公开了一种实现该方法的装置。
本发明的具体的技术方案为：一种反向控制节能型医疗废水处理装置，其特征在于，包括依次连接的集水池、厌氧池、平衡池、接触氧化池、沉淀池、消毒池，还包括控制系统，其中，所述的接触氧化池上连接有第一液位计、DO溶解氧仪和用于向接触氧化池内通入空气的风机，所述的风机上连接有变频器和第三时间开关，所述的控制系统分别与第一液位计、DO溶解氧仪、变频器和第三时间开关相连。
在上述的反向控制节能型医疗废水处理装置中，所述的所述的集水池、厌氧池之间设有第一提升泵，所述的第一提升泵上设有第一时间开关，所述的集水池上设有第二液位计，所述的第一时间开关、第二液位计分别与控制系统相连。
在上述的反向控制节能型医疗废水处理装置中，所述的消毒池与沉淀池连接，所述的消毒池和沉淀池之间设有第二提升泵，所述的消毒池上连接有第三液位计，所述的第二提升泵上设有第二时间开关，所述的消毒池内设有多个消毒模块，所述的第三液位计、第二时间开关分别与控制系统相连。
在上述的反向控制节能型医疗废水处理装置中，Y=0.13e(1-X/X0)，其中X为接触氧化池的实际液位，X0为接触氧化池的最高液位，Y为变频器的频率。
在上述的反向控制节能型医疗废水处理装置中，所述的厌氧池上方设有布水器，所述的布水器与集水池连通。
在上述的反向控制节能型医疗废水处理装置中，所述的平衡池的底部设有回流泵，所述的回流泵的出口连接至布水器。
在上述的反向控制节能型医疗废水处理装置中，所述的厌氧池包括由下而上设置的流化床反应室、液固气三相分离区、溢流区，所述的布水器的出口设置在流化床反应室内，所述的溢流区与平衡池通过管道连通
同时，本发明的另外一个目的在于公开了一种采用上述的装置的反向控制节能型医疗废水处理方法，所述的方法包括：
医疗废水依次经过集水池、厌氧池、平衡池、接触氧化池、沉淀池、消毒池处理;
接触氧化池的风机的功率和工作时间通过变频器和第三时间开关控制，所述的变频器和第三时间开关通过第一液位计控制并通过DO溶解氧仪检测接触氧化池内的含氧量，集水池的液位通过第一提升泵控制，第一提升泵的工作时间通过第一时间开关、第二液位计控制;
消毒池的液位通过第二提升泵控制，第二提升泵的工作时间通过第二时间开关、第三液位计控制。
在上述的反向控制节能型医疗废水处理方法中，Y=0.13e(1-X/X0)，其中X为接触氧化池的实际液位，X0为接触氧化池的最高液位，Y为变频器的可变频率函数。
在上述的反向控制节能型医疗废水处理方法中，在处理过程中，通过回流泵将平衡池的液体部分回流至布水器中，所述的布水器设置在厌氧池上。
与现有技术相比，本发明的有益效果在于：
本发明的方法充分反向控制，对接触氧化池和消毒池的关闭和开启进行模拟，可以节约10-20%的能量，运行成本降低10%以上;
本发明利用带三相分离的厌氧池，通过平衡池的回流，加大厌氧池搅拌和处理效率，并通过三相分离器，防止跑泥，可以大大提高厌氧池的处理效率，从而降低了后续接触氧化池和消毒池的能耗和运行成本。
