申请日2016.02.04
公开(公告)日2016.08.31
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型涉及污水处理的技术领域，尤其是涉及一种污水澄清装置，包括：外筒，所述外筒呈圆筒状，下端封闭，上端开口;所述外筒的一侧设置有进水管，另一侧设置有出水管,所述进水管的进水端与所述外筒的内壁相切，使得水体通过进水管切向进入装置;由于进水管与外筒的内壁相切，使得水体通过进水管切向进入装置，由于惯性的作用，水体在外筒内形成漩涡，泥沙等颗粒状物向下沉降，漂浮物浮在漩涡中心，出水管与水体漩涡的外侧接触，即不含泥沙和漂浮物的水流出出水管;本申请的体积可以根据水利情况设计，解决了现有技术中存在的小范围水处理系统的污水处理成本高、处理效果不理想的技术问题。

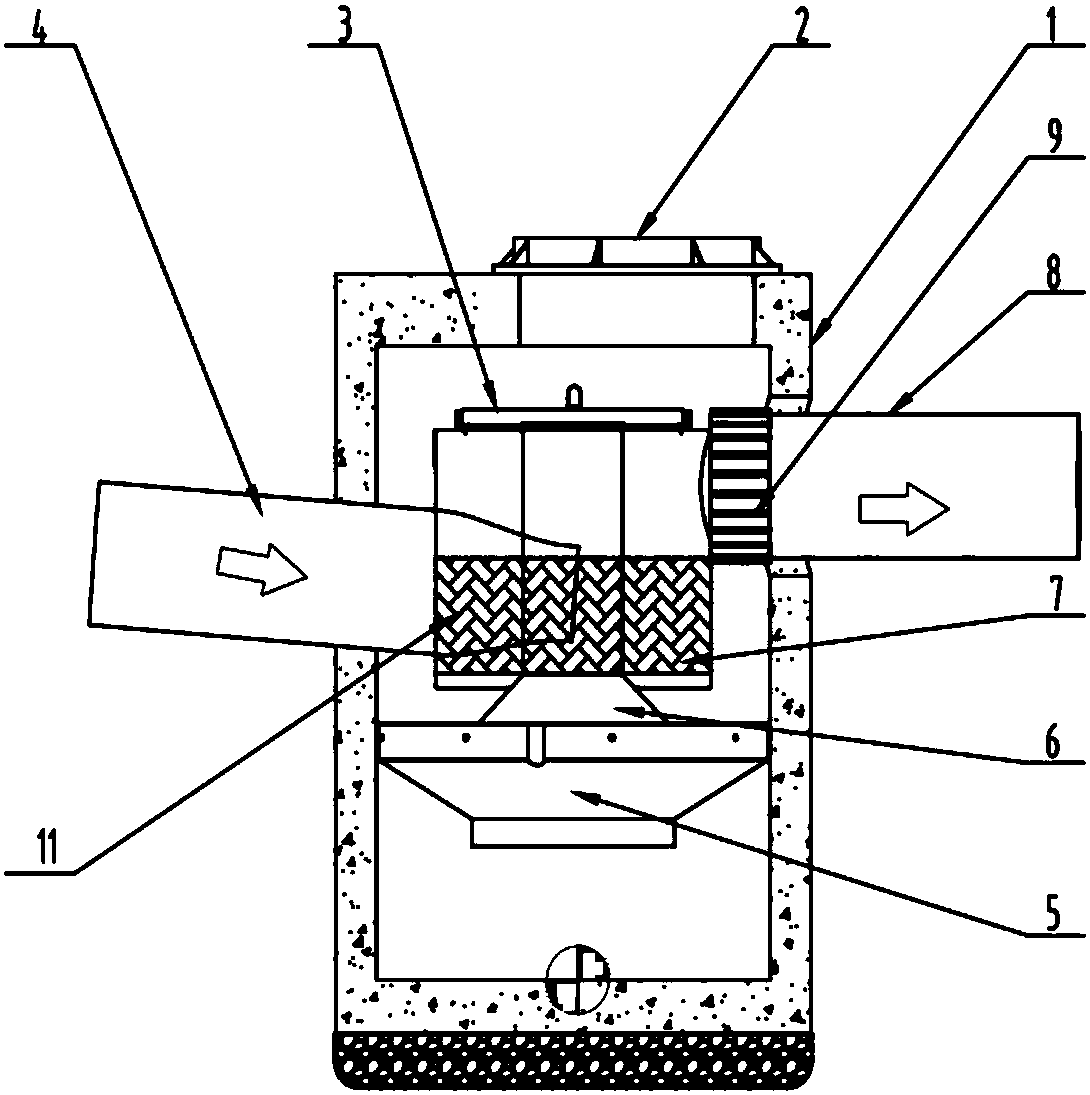

摘要附图
权利要求书
1.一种污水澄清装置，其特征在于，包括：外筒，所述外筒呈圆筒状，下端封闭，上端开口;所述外筒的一侧设置有进水管，另一侧设置有出水管,所述进水管的进水端与所述外筒的内壁相切，使得水体通过进水管切向进入装置。
2.根据权利要求1所述的污水澄清装置，其特征在于，还包括：设置在外筒内的浸没筒，所述浸没筒通过支架与外筒连接;所述浸没筒呈圆筒状，上端封闭，下端敞开。
3.根据权利要求2所述的污水澄清装置，其特征在于，还包括设置在浸没筒内的中心柱，所述中心柱的上端与所述浸没筒的上端螺栓连接，所述中心柱为圆筒状，上下开口。
4.根据权利要求3所述的污水澄清装置，其特征在于，所述中心柱的下端连接有圆台形口，所述圆台形口上下开口，所述圆台形口的上端口的直径小于下端口，上端口的直径与中心柱的直径相同。
5.根据权利要求3所述的污水澄清装置，其特征在于，所述浸没筒的上端开有取污孔，所述取污孔的直径大于所述中心柱的圆筒的直径。
6.根据权利要求4所述的污水澄清装置，其特征在于，还包括设置于圆台形口下部的导砂板，用于收取污水中沉淀的泥沙。
7.根据权利要求6所述的污水澄清装置，其特征在于，所述浸没筒和中心柱之间设置有斜管填料，所述斜管填料固定在所述浸没筒和中心柱之间设置的连接杆上。
8.根据权利要求2-7任一项所述的污水澄清装置，其特征在于，所述浸没筒的一侧固定设置有管头，所述出水管的一端伸入所述外筒内与所述管头连接。
9.根据权利要求8所述的污水澄清装置，其特征在于，所述出水管的一端与所述管头通过卡箍连接。
10.根据权利要求1所述的污水澄清装置，其特征在于，还包括：设置在外筒上的桶盖。
说明书
一种污水澄清装置
技术领域
本实用新型涉及污水处理的技术领域，尤其是涉及一种污水澄清装置。
背景技术
在现在的社会，水污染已经非常严重，对于污水处理后再利用已经是一件非常迫切需要做的事情，在水处理系统中，预处理的沉淀澄清技术的影响逐渐增大，沉淀澄清技术设备五花八门，目前市场上预处理的沉淀澄清技术普遍采用构筑物澄清池的形式。
构筑物澄清池虽有一定的处理效果，但构筑物体积大，占地，设备种类多，维护困难，对于小范围小流量处理系统，其成本高且效果不理想，难以满足目前的需要。
实用新型内容
本实用新型的目的在于提供一种污水澄清装置，以解决现有技术中存在的小范围水处理系统的污水处理成本高、处理效果不理想的技术问题。
本实用新型是这样实现的：
一种污水澄清装置，包括：外筒，所述外筒呈圆筒状，下端封闭，上端开口;
所述外筒的一侧设置有进水管，另一侧设置有出水管;
所述进水管的进水端与所述外筒的内壁相切，使得水体通过进水管切向进入装置。
进一步的，还包括：设置在外筒内的浸没筒;
所述浸没筒通过支架与外筒连接;
所述浸没筒呈圆筒状，上端封闭，下端敞开。
进一步的，还包括设置在浸没筒内的中心柱;
所述中心柱的上端与所述浸没筒的上端螺栓连接;
所述中心柱为圆筒状，上下开口。
进一步的，所述中心柱的下端连接有圆台形口;
所述圆台形口上下开口，所述圆台形口的上端口的直径小于下端口，上端口的直径与中心柱的直径相同。
进一步的，所述浸没筒的上端开有取污孔，所述取污孔的直径大于所述中心柱的圆筒的直径。
进一步的，还包括设置于圆台形口下部的导砂板，用于收取污水中沉淀的泥沙。
进一步的，所述浸没筒和中心柱之间设置有斜管填料，所述斜管填料固定在所述浸没筒和中心柱之间设置的连接杆上。
进一步的，所述浸没筒的一侧固定设置有管头，所述出水管的一端伸入所述外筒内与所述管头连接。
进一步的，所述出水管的一端与所述管头通过卡箍连接。
进一步的，还包括：设置在外筒上的桶盖。
本实用新型提供的一种污水澄清装置，污水从进水管进入，通过外筒，将污水盛装，由于进水管与外筒的内壁相切，使得水体通过进水管切向进入装置，由于惯性的作用，水体在外筒内形成漩涡，泥沙等颗粒状物向下沉降，漂浮物浮在水体上部，出水管与水体漩涡的外侧接触，即不含泥沙和漂浮物的水流出出水管，因此本设备的特点是 依靠高效旋流原理，无需任何外界动力，混合均匀;而构筑物澄清池与本申请相比，进水管并没有与池壁相切，水体没有形成漩涡，需要外加设备、例如搅拌器等，并且澄清池体积较大，本申请的体积可以根据水利情况设计，解决了现有技术中存在的小范围水处理系统的污水处理成本高、处理效果不理想的技术问题。
