申请日2017.03.01
公开(公告)日2017.06.16
IPC分类号C02F9/12
摘要
本发明涉及一种带有磁化预处理的超滤水处理实验装置，包括水处理总管路和超越管主管路，水处理总管路包括依次连接的原水箱、混合器、沉淀罐、砂滤罐、碳滤罐、磁化处理器、超滤膜组件和净水箱，磁化处理器与超滤膜组件之间管路还引出支路连接净水箱，超越管主管路的一端接入原水箱和混合器之间，另一端接入磁化处理器和超滤膜组件之间，在超越主管路上还引出分别接入混合器与沉淀罐、沉淀罐和砂滤罐、砂滤罐和炭滤罐、炭滤罐和磁化处理器之间的超越管支路，水处理总管路中还包括出口接入超越管主管路的絮凝剂箱。与现有技术相比，本发明可以通过管路中阀门的开闭实现不同的水处理工艺组合，便于根据实际情况调整优化处理工艺，适于实验研究等。
权利要求书
1.一种带有磁化预处理的超滤水处理实验装置，其特征在于，包括水处理总管路和超越管主管路，所述的水处理总管路包括依次连接的原水箱、混合器、沉淀罐、砂滤罐、碳滤罐、磁化处理器、超滤膜组件和净水箱，所述磁化处理器与超滤膜组件之间管路还引出支路连接所述净水箱，所述的超越管主管路的一端接入原水箱和混合器之间管路，另一端接入磁化处理器和超滤膜组件之间管路，在超越主管路上还引出分别接入混合器与沉淀罐、沉淀罐和砂滤罐、砂滤罐和炭滤罐、炭滤罐和磁化处理器之间的超越管支路，所述的水处理总管路中还包括出口接入超越管主管路的絮凝剂箱，所述水处理总管路中，除原水箱和净水箱外，其余各部件的原水出口处均设有取样口。
2.根据权利要求1所述的一种带有磁化预处理的超滤水处理实验装置，其特征在于，所述的实验装置还包括维护超滤膜组件的第一冲洗管路，该第一洗管路包括依次连接的净水箱、第一冲洗泵，第一冲洗泵出水口处分别引出第一正冲洗子管路连接超滤膜组件的原水进口，以及引出第一反冲洗子管路连接超滤膜组件的原水出口，在超滤膜组件的原水进口处的管路上还设有反冲洗取样口。
3.根据权利要求2所述的一种带有磁化预处理的超滤水处理实验装置，其特征在于，所述的第一冲洗管路中还包括清洗剂箱，所述清洗剂箱的加药口汇入所述第一冲洗泵出水口管路。
4.根据权利要求1所述的一种带有磁化预处理的超滤水处理实验装置，其特征在于，所述的实验装置还包括维护炭滤罐的第二冲洗管路，该第二冲洗管路包括依次连接的净水箱、第二冲洗泵，该第二冲洗泵出水口处分别引出第二正冲洗子管路连接炭滤罐的原水进口，以及引出第二反冲洗子管路连接炭滤罐的原水出口。
5.根据权利要求1所述的一种带有磁化预处理的超滤水处理实验装置，其特征在于，所述的实验装置还包括维护砂滤罐的第三冲洗管路，该第三冲洗管路包括依次连接的净水箱、第三冲洗泵，该第三冲洗泵出水口处分别引出第三正冲洗子管路连接砂滤罐的原水进口，以及引出第三反冲洗子管路连接砂滤罐的原水出口。
6.根据权利要求1所述的一种带有磁化预处理的超滤水处理实验装置，其特征在于，所述的沉淀罐为竖流式沉淀池。
7.根据权利要求1所述的一种带有磁化预处理的超滤水处理实验装置，其特征在于，所述的砂滤罐的底层铺有鹅卵石作为承托层，在承托层上方铺有双层滤料，分别为上层的无烟煤和下层的石英砂。
8.根据权利要求1所述的一种带有磁化预处理的超滤水处理实验装置，其特征在于，所述的炭滤罐中的过滤层采用果壳活性炭，其层厚为500～650mm，在炭滤罐的底层铺有鹅卵石作为承托层。
9.根据权利要求1所述的一种带有磁化预处理的超滤水处理实验装置，其特征在于，所述的磁化处理器为正交式磁化处理器，其水流动方向与磁力线方向垂直正交。
10.根据权利要求1所述的一种带有磁化预处理的超滤水处理实验装置，其特征在于，所述的超滤膜组件包括超滤膜单元，在超滤膜单元的前后端均设有实时监测超滤膜单元使用状态的压力表。
说明书
一种带有磁化预处理的超滤水处理实验装置
技术领域
本发明涉及水处理设备技术领域，尤其是涉及一种带有磁化预处理的超滤水处理实验装置。
背景技术
近年来，我国水污染仍呈发展趋势，据七大水系和内陆河流的110个重点河段统计，80%的水域、45%的地下水受到污染，90%以上的城市水源严重污染。同时随着人民生活条件以及经济水平的提高，人们对于水质的要求却越来越高，城市市政供水的水质已经无法满足人民的需求，特别是在部分自来水水源受到污染、自来水还未能进行深度处理、自来水在输送和贮存过程中存在的二次污染的城市，以及部分自来水有明显异味的地区。在这种情况下，直饮水机应运而生。从而形成了直饮水的供求关系，成为近几年发展起来的新兴产业。
如何优化和完善直饮水处理系统的工艺方案和设计参数尚需研究。目前膜技术是主流的直饮水处理技术，然而膜技术的材料大多依靠进口，价格昂贵，大大提高了制水成本。因此需要减少膜污染、延长膜的使用寿命。一些新技术如磁化处理，可以减少膜表面结垢，降低水通量，然而这种方法仍需深入研究。
另一方面，直饮水处理机是否存在安全隐患也需要试验来证明。诸如砂滤罐、活性炭罐等直饮水机中常用部件的填料中微生物的生长情况、是否存在致病菌都需要进一步的试验研究。
然而，在实际的直饮水机中，各处的水样以及填料上的生物膜都难以取样，水质难以实时监控，另外现存的直饮水机所涵盖的工艺也不够全面。因此，有必要通过实验室中试装置来模拟实际的直饮水机，通过涵盖全面的工艺来随意组合、对比水处理效果，同时便于研究直饮水机内部微生物生长情况。
发明内容
本发明的目的就是为了克服上述现有技术存在的缺陷而提供一种带有磁化预处理的超滤水处理实验装置。
本发明的目的可以通过以下技术方案来实现：

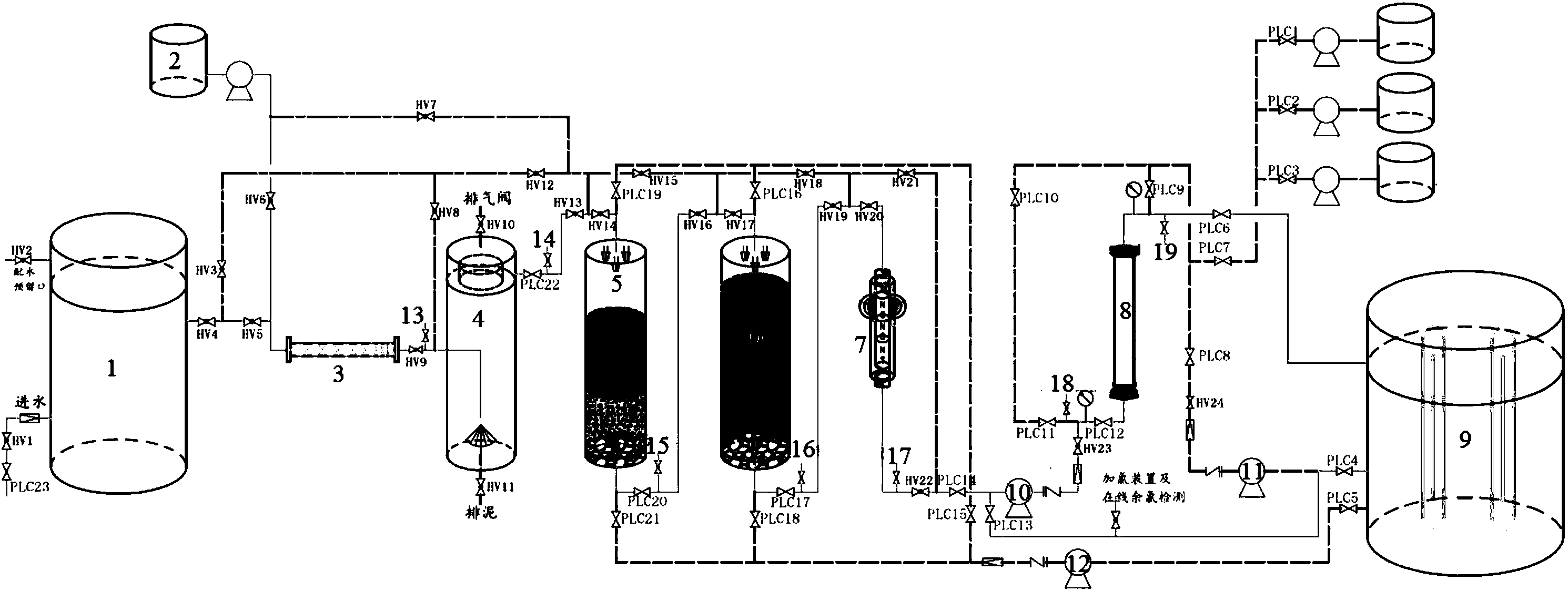

一种带有磁化预处理的超滤水处理实验装置，包括水处理总管路和超越管主管路，所述的水处理总管路包括依次连接的原水箱、混合器、沉淀罐、砂滤罐、碳滤罐、磁化处理器、超滤膜组件和净水箱，所述磁化处理器与超滤膜组件之间管路还引出支路连接所述净水箱，所述的超越管主管路的一端接入原水箱和混合器之间管路，另一端接入磁化处理器和超滤膜组件之间管路，在超越主管路上还引出分别接入混合器与沉淀罐、沉淀罐和砂滤罐、砂滤罐和炭滤罐、炭滤罐和磁化处理器之间的超越管支路，所述的水处理总管路中还包括出口接入超越管主管路的絮凝剂箱，所述水处理总管路中，除原水箱和净水箱外，其余各部件的原水出口处均设有取样口。
作为优选的实施方式，所述的实验装置还包括维护超滤膜组件的第一冲洗管路，该第一洗管路包括依次连接的净水箱、第一冲洗泵，第一冲洗泵出水口处分别引出第一正冲洗子管路连接超滤膜组件的原水进口，以及引出第一反冲洗子管路连接超滤膜组件的原水出口，在超滤膜组件的原水进口处的管路上还设有反冲洗取样口。
作为进一步优选的实施方式，所述的第一冲洗管路中还包括清洗剂箱，所述清洗剂箱的加药口汇入所述第一冲洗泵出水口管路。
作为优选的实施方式，所述的实验装置还包括维护炭滤罐的第二冲洗管路，该第二冲洗管路包括依次连接的净水箱、第二冲洗泵，该第二冲洗泵出水口处分别引出第二正冲洗子管路连接炭滤罐的原水进口，以及引出第二反冲洗子管路连接炭滤罐的原水出口。
作为优选的实施方式，所述的实验装置还包括维护砂滤罐的第三冲洗管路，该第三冲洗管路包括依次连接的净水箱、第三冲洗泵，该第三冲洗泵出水口处分别引出第三正冲洗子管路连接砂滤罐的原水进口，以及引出第三反冲洗子管路连接砂滤罐的原水出口。
作为优选的实施方式，所述的沉淀罐为竖流式沉淀池。
作为优选的实施方式，所述的砂滤罐的底层铺有鹅卵石作为承托层，在承托层上方铺有双层滤料，分别为上层的无烟煤和下层的石英砂。
作为优选的实施方式，所述的炭滤罐中的过滤层采用果壳活性炭，其层厚为500～650mm，在炭滤罐的底层铺有鹅卵石作为承托层。
作为优选的实施方式，所述的磁化处理器为正交式磁化处理器，其水流动方向与磁力线方向垂直正交。
作为优选的实施方式，所述的超滤膜组件包括超滤膜单元，在超滤膜单元的前后端均设有实时监测超滤膜单元使用状态的压力表。
与现有技术相比，本发明具有以下优点：
(1)本发明的带有磁化预处理的超滤水处理实验装置可以高效地强化给水处理工艺，拓宽现行给水处理工艺的净水效能，具有去除污染作用。
(2)磁化处理器的使用可以减轻超滤膜负荷，延长超滤膜使用寿命，降低净水成本，保障了良好的饮用水水质。
(3)超越管主管路和超越管支路的设置，再配合水处理总管路、超越管主管路和超越管支路上设置的实现互不干扰的阀门，通过不同阀门的开闭，可以实现不同的过滤管路组成，实现不同的过滤工艺组合。
(4)各部件的原水出口均设有取样口，便于配合超越管等的设置，反馈调整优化针对不同水样的水处理工艺，适于实验研究。
