申请日2017.03.02
公开(公告)日2017.12.01
IPC分类号C02F3/30; C02F3/12
摘要
本实用新型公开了一种新型MBR池水处理装置，所述处理装置本体顶部设有进水口，进水口与净化区相连接，净化区顶部设有搅拌电机，搅拌电机与搅拌轴相连，所述净化区上部右侧设有厌氧区，厌氧区下部左侧设有好氧一区，好氧一区右侧设有好氧二区，好氧二区右侧设有MBR池，MBR池上部右侧设有电泵室，所述好氧二区与MBR池中间设有抽水泵，所述处理装置本体底部铺设曝气管，曝气管上设有曝气喷头，所述净化区与厌氧区之间设有转运泵，转运泵通过连接管连接两区，所述好氧一区与好氧二区之间设有换区管，换区管中间设有换区泵，所述好氧一区与好氧二区之间设有转移管，转移管中间设有转移泵。
权利要求书

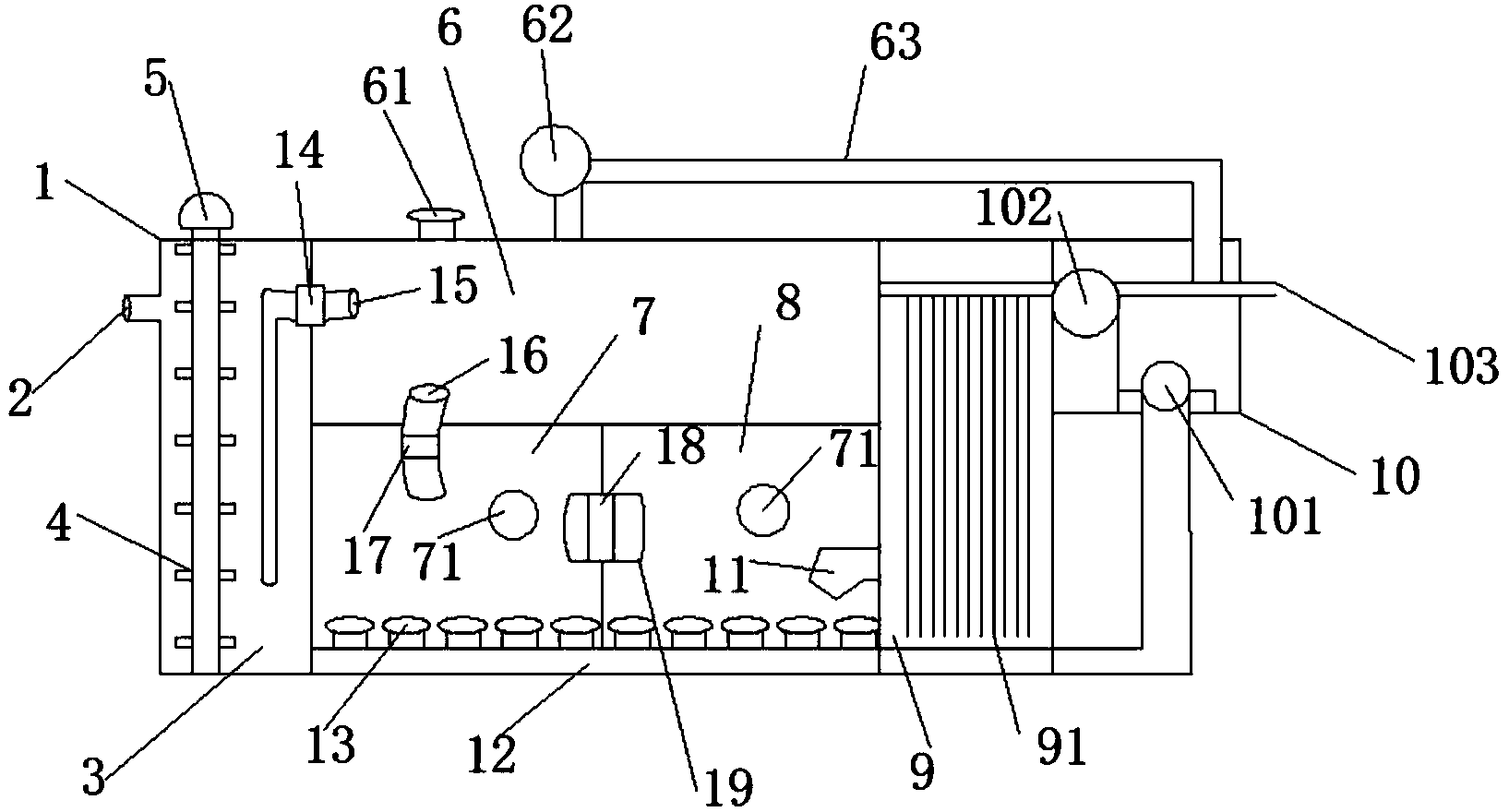

1.一种新型MBR池水处理装置，包括处理装置本体(1)、进水口(2)、净化区(3)、搅拌轴(4)、搅拌电机(5)、厌氧区(6)、好氧一区(7)、好氧二区(8)、MBR池(9)、电泵室(10)、抽水泵(11)、曝气管(12)、曝气喷头(13)、转运泵(14)、连接管(15)、换区管(16)、换区泵(17)、转移泵(18)和转移管(19)，其特征在于：所述处理装置本体(1)顶部设有进水口(2)，进水口(2)与净化区(3)相连接，净化区(3)顶部设有搅拌电机(5)，搅拌电机(5)与搅拌轴(4)相连，所述净化区(3)上部右侧设有厌氧区(6)，厌氧区(6)下部左侧设有好氧一区(7)，好氧一区(7)右侧设有好氧二区(8)，好氧二区(8)右侧设有MBR池(9)，MBR池(9)上部右侧设有电泵室(10)，所述好氧二区(8)与MBR池(9)中间设有抽水泵(11)，所述处理装置本体(1)底部铺设曝气管(12)，曝气管(12)上设有曝气喷头(13)，所述净化区(3)与厌氧区(6)之间设有转运泵(14)，转运泵(14)通过连接管(15)连接两区，所述好氧一区(7)与好氧二区(8)之间设有换区管(16)，换区管(16)中间设有换区泵(17)，所述好氧一区(7)与好氧二区(8)之间设有转移管(19)，转移管(19)中间设有转移泵(18)。
2.根据权利要求1所述的一种新型MBR池水处理装置，其特征在于：所述厌氧区(6)顶部设有观察口(61)，厌氧区(6)顶部与回流管(63)出口相连，回流管(63)上设有回流泵(62)。
3.根据权利要求1所述的一种新型MBR池水处理装置，其特征 在于：好氧一区(7)与好氧二区(8)上设有玻璃观察口(71)。
4.根据权利要求1所述的一种新型MBR池水处理装置，其特征在于：MBR池(9)中设有MBR膜组件(91)。
5.根据权利要求1或2或4所述的一种新型MBR池水处理装置，其特征在于：所述电泵室(10)内装有鼓风机(101)、出水泵(102)和出水管(103)，出水泵(102)与出水管(103)相连，回流管(63)与出水管(103)相连接，出水管(103)位于MBR膜组件(91)上方。
6.根据权利要求5所述的一种新型MBR池水处理装置，其特征在于：所述鼓风机(101)与曝气管(12)相连接。
说明书
一种新型MBR池水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种新型MBR池水处理装置。
背景技术
目前，水污染处理已被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，为使污水排放达到相应的指标，以达到保护环境和水资源循环利用的目的，需要将工业污水和生活污水进行一系列的水污染处理程序，同时，水污染处理也越来越多地走进寻常百姓的日常生活。在目前现有水污染处理中，水污染处理厂其一般占地面积较大，从其根本上来讲是由于其处理池面积大，同时还由于各个设备之间的连接分散，导致上述问题的存在，同时，现有污水处理设备的布置还导致人员巡查难度大、管钱布置分散，从而导致企业投入成本的加大，再者，目前水污染处理中由于处理程序复杂，很多企业因此并不是很重视水污染处理的结果，导致污水处理质量不高，排放至环境中导致污染环境问题的处理，因此，有必要对上述问题予以解决。
实用新型内容
本实用新型的目的在于提供一种新型MBR池水处理装置，以解决上述背景技术中提出在目前现有水污染处理中，水污染处理厂其一般占地面积较大，从其根本上来讲是由于其处理池面积大，同时还由 于各个设备之间的连接分散，导致上述问题的存在，同时，现有污水处理设备的布置还导致人员巡查难度大、管钱布置分散，从而导致企业投入成本的加大的问题。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：一种新型MBR池水处理装置，包括处理装置本体、进水口、净化区、搅拌轴、搅拌电机、厌氧区、好氧一区、好氧二区、MBR池、电泵室、抽水泵、曝气管、曝气喷头、转运泵、连接管、换区管、换区泵、转移泵和转移管，其特征在于：所述处理装置本体顶部设有进水口，进水口与净化区相连接，净化区顶部设有搅拌电机，搅拌电机与搅拌轴相连，所述净化区上部右侧设有厌氧区，厌氧区下部左侧设有好氧一区，好氧一区右侧设有好氧二区，好氧二区右侧设有MBR池，MBR池上部右侧设有电泵室，所述好氧二区与MBR池中间设有抽水泵，所述处理装置本体底部铺设曝气管，曝气管上设有曝气喷头，所述净化区与厌氧区之间设有转运泵，转运泵通过连接管连接两区，所述好氧一区与好氧二区之间设有换区管，换区管中间设有换区泵，所述好氧一区与好氧二区之间设有转移管，转移管中间设有转移泵。
优选的，所述厌氧区顶部设有观察口，厌氧区顶部与回流管出口相连，回流管上设有回流泵。
优选的，所述好氧一区与好氧二区上设有玻璃观察口。
优选的，所述MBR池中设有MBR膜组件。
优选的，所述电泵室内装有鼓风机、出水泵和出水管，出水泵与出水管相连，回流管与出水管相连接，出水管位于MBR膜组件上方。
优选的，所述鼓风机与曝气管相连接。
与现有技术相比，本实用新型的有益效果是：本实用新型通过一体化结构涉及，减少了装置的占地面积，同时设有有氧无氧连续使处理及MBR膜挂件进行深度处理，实现废水的高效处理，同时降低了废水治理成本。
