申请日2017.03.02
公开(公告)日2017.09.26
IPC分类号F04F10/00
摘要
本实用新型属于污水处理装置技术领域，具体涉及一种气体提升污水污泥的装置，包括气提泵，所述气提泵包括液压储气缸，所述液压储气缸顶端封闭、底端敞开，所述液压储气缸内穿设有升液管，所述升液管的下端连接有吸泥管、上端连接有排泥管，所述升液管上开设有进气孔，所述液压储气缸内设有开口向上的U型虹吸管，所述U型虹吸管焊接在升液管的外侧，所述U型虹吸管的进气口与液压储气缸相通、出气口与进气孔连通，所述液压储气缸的侧壁连通焊接有进气管口，所述进气管口连接有与供气气源连接的进气管。该气体提升污水污泥的装置提升效率较高，耗气量较少，抽吸力较大，抽吸范围较大，输送距离较远，提升高度较高。
权利要求书
1.一种气体提升污水污泥的装置，其特征在于：包括气提泵，所述气提泵包括液压储气缸，所述液压储气缸顶端封闭、底端敞开，所述液压储气缸内穿设有升液管，所述升液管的下端连接有吸泥管、上端连接有排泥管，所述升液管上开设有进气孔，所述液压储气缸内设有开口向上的U型虹吸管，所述U型虹吸管焊接在升液管的外侧，所述U型虹吸管的进气口与液压储气缸相通、出气口与进气孔连通，所述液压储气缸的侧壁连通焊接有进气管口，所述进气管口连接有与供气气源连接的进气管。
2.根据权利要求1所述的一种气体提升污水污泥的装置，其特征在于：所述升液管穿过液压储气缸的顶端、且与液压储气缸的顶端焊接。
3.根据权利要求2所述的一种气体提升污水污泥的装置，其特征在于：所述升液管的上下两端均安装有法兰盘，所述吸泥管、排泥管上也安装有法兰盘，所述升液管与吸泥管、升液管与排泥管通过法兰盘连接。
4.根据权利要求3所述的一种气体提升污水污泥的装置，其特征在于：所述吸泥管呈L形，所述吸泥管的横向管道上开设有若干通孔。
说明书
一种气体提升污水污泥的装置
技术领域
本实用新型属于污水处理装置技术领域，具体涉及一种气体提升污水污泥的装置。
背景技术
气提泵在污水处理厂主要用于沉砂池、初沉池、活性污泥曝气池、二沉池和污泥池的排泥，以及用于污泥回流及生化池反硝化混合液的回流。另外小型污水处理场中处理的污水流量较小，现有潜水泵流量较大，无法满足小流量的提升要求，可以用气体泵代替潜水泵用于小流量污水的提升。气提泵的原理是利用升液管内外液体的密度差，使液体得到提升的方法。
气提泵由压缩空气管、混气器、升液管和气液分离箱等四部分组成，压缩空气经混气器与污水或污泥混合后，形成的混合液密度比原液密度要低，密度差形成升液管内外液体的液面高度变化，密度小的混合液升高随升液管排出。为减少混合液在气提泵后渠道内的流动阻力，在升液管的最高处设置气液分离箱，将混合液中的空气释放出来。气提泵特点是结构简单、工作可靠，可通过调节供气量来排水量，在现场可以根据需要使用管材就地装配。
现有的气提泵存在很多问题：需要有压缩空气为动力源，而且效率较低，一般只有30%左右。反应出的现象消化气量较多，气水比大，抽吸污泥的吸力不大，对粘度较大的污泥难以抽吸输送;抽吸作用范围较小，服务面积小;输送污泥距离近，污泥提升高度小，排泥点距离水面较近;气体与污水或污泥在混合室内混合，气水比大，使污水或污泥密度减小，气提泵带入污泥溶解氧，提高缺氧池溶解氧浓度;污泥依靠重力流到指定输送地点，由于混合液中的空气释放出来，管道中流量降低，流速降低，输送距离缩短，污泥容易沉积到管道或渠道中。
实用新型内容
本实用新型的目的是：旨在提供一种气体提升污水污泥的装置，其效率较高，耗气量较少，抽吸力较大，抽吸范围较大，输送距离较远，提升高度较高。
为实现上述技术目的，本实用新型采用的技术方案如下：

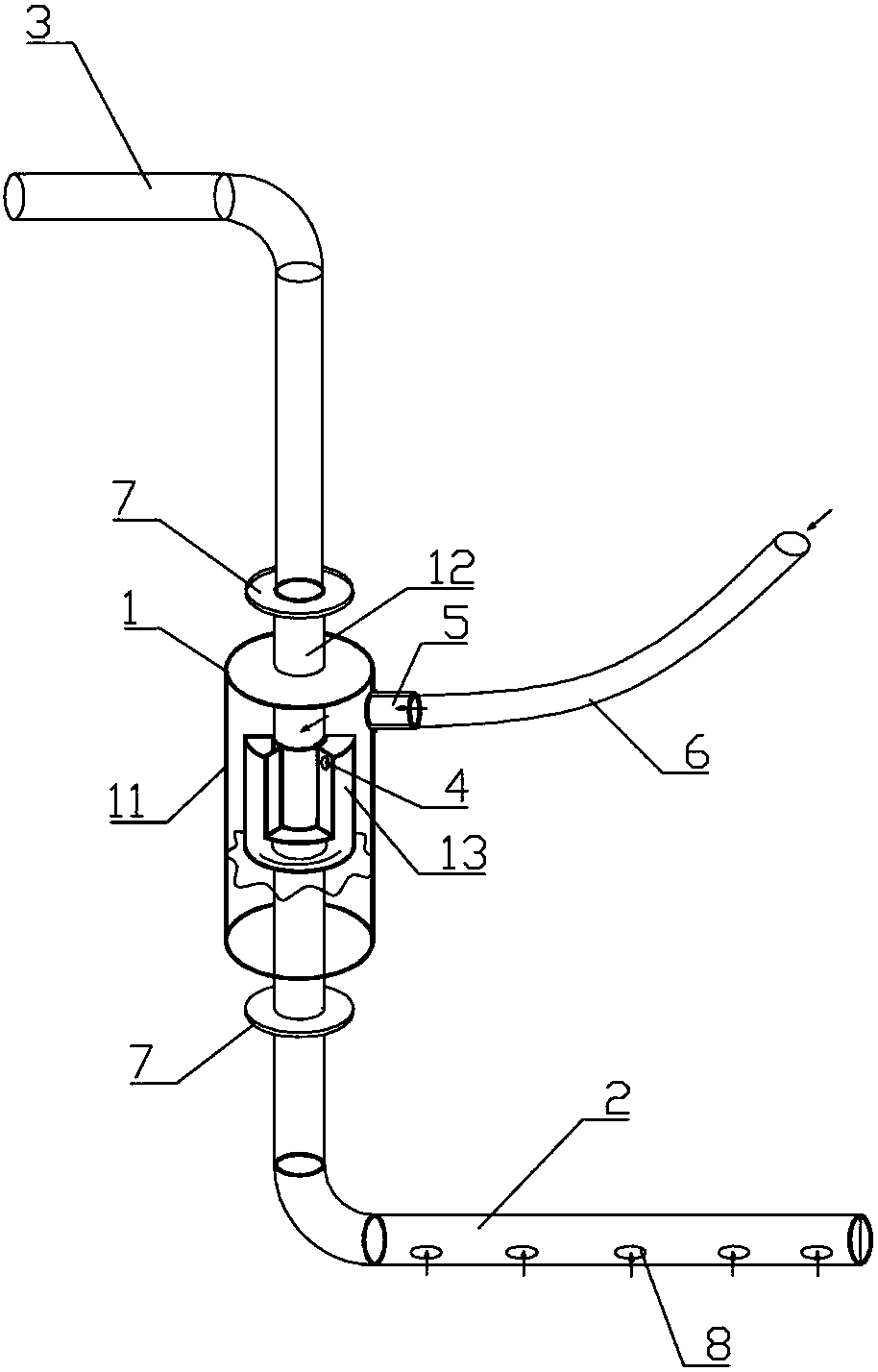

一种气体提升污水污泥的装置，包括气提泵，所述气提泵包括液压储气缸，所述液压储气缸顶端封闭、底端敞开，所述液压储气缸内穿设有升液管，所述升液管的下端连接有吸泥管、上端连接有排泥管，所述升液管上开设有进气孔，所述液压储气缸内设有开口向上的U型虹吸管，所述U型虹吸管焊接在升液管的外侧，所述U型虹吸管的进气口与液压储气缸相通、出气口与进气孔连通，所述液压储气缸的侧壁连通焊接有进气管口，所述进气管口连接有与供气气源连接的进气管。
采用上述技术方案的实用新型，所使用的气提泵取消了传统气提泵的混气器、气液分离箱，增加液压储气缸和U型虹吸管，节省能耗，气水比减少;提高了处理能力及效率，降低维修成本和运行成本;加工简单，采用标准管道焊接形成，节省模具制作成本;抽吸力度大，由于升液管中形成真空，靠真空提升污泥或污水而不是靠传统气液混合液密度差提升污泥，彻底解决传统气体泵抽吸力弱的弊病;气体与污泥或污水接触面很少，氧气溶解到污水中的量很少，对厌氧或缺氧系统影响小，不需要气液分离箱;污泥与污水分段提升，压缩气体和污泥或污水充满管道，形成活塞，密封严密，气体推动污泥向前运动，形成污泥压力排放与提升，提升高度和输送距离远，流速高，没有污泥沉积的风险;抽吸作用范围较大，服务面积大;容易操作、免维护，有效解决了重力及污泥泵排泥的问题，能够保证系统的长周期稳定运行。
进一步限定，所述升液管穿过液压储气缸的顶端、且与液压储气缸的顶端焊接，这样的结构设计，使得升液管与液压储气缸的连接更加牢固，加强了气提泵工作时的稳定性。
进一步限定，所述升液管的上下两端均安装有法兰盘，所述吸泥管、排泥管上也安装有法兰盘，所述升液管与吸泥管、升液管与排泥管通过法兰盘连接，这样的结构设计，加强了升液管与吸泥管、升液管与排泥管之间连接的牢固性，同时便于拆卸清洗。
进一步限定，所述吸泥管呈L形，所述吸泥管的横向管道上开设有若干通孔，这样的结构设计，若干通孔的设计可以均匀吸取污泥，避免气提泵工作时提升的污泥过多或者污水过多。
