申请日2017.03.02
公开(公告)日2017.09.29
IPC分类号E21B43/34
摘要
本实用新型公开了油气田采气技术领域的一种油气田集气站污水分排分储装置，包括气井管道，所述气井管道的左侧连接有过滤箱，所述过滤箱的内腔右侧设置有粗过滤网，所述粗过滤网的左侧设置有细过滤网，所述气井管道的左侧连接有废水出口，所述废水出口的左侧连接有气液分离器，通过过滤箱的设置，可以将污水所携带的一些杂质进行过滤，避免杂质堵塞此装置，从而影响污水的输送，通过气液分离器、计量分离器、天然气存储罐、无醇污水存储罐和含醇混合物存储罐的设置，可以将集气站的污水进行分排分储，既可以解决混排、混储问题，又可以将甲醇回收再利用，有利于环保和油气田集气站长期发展。
权利要求书

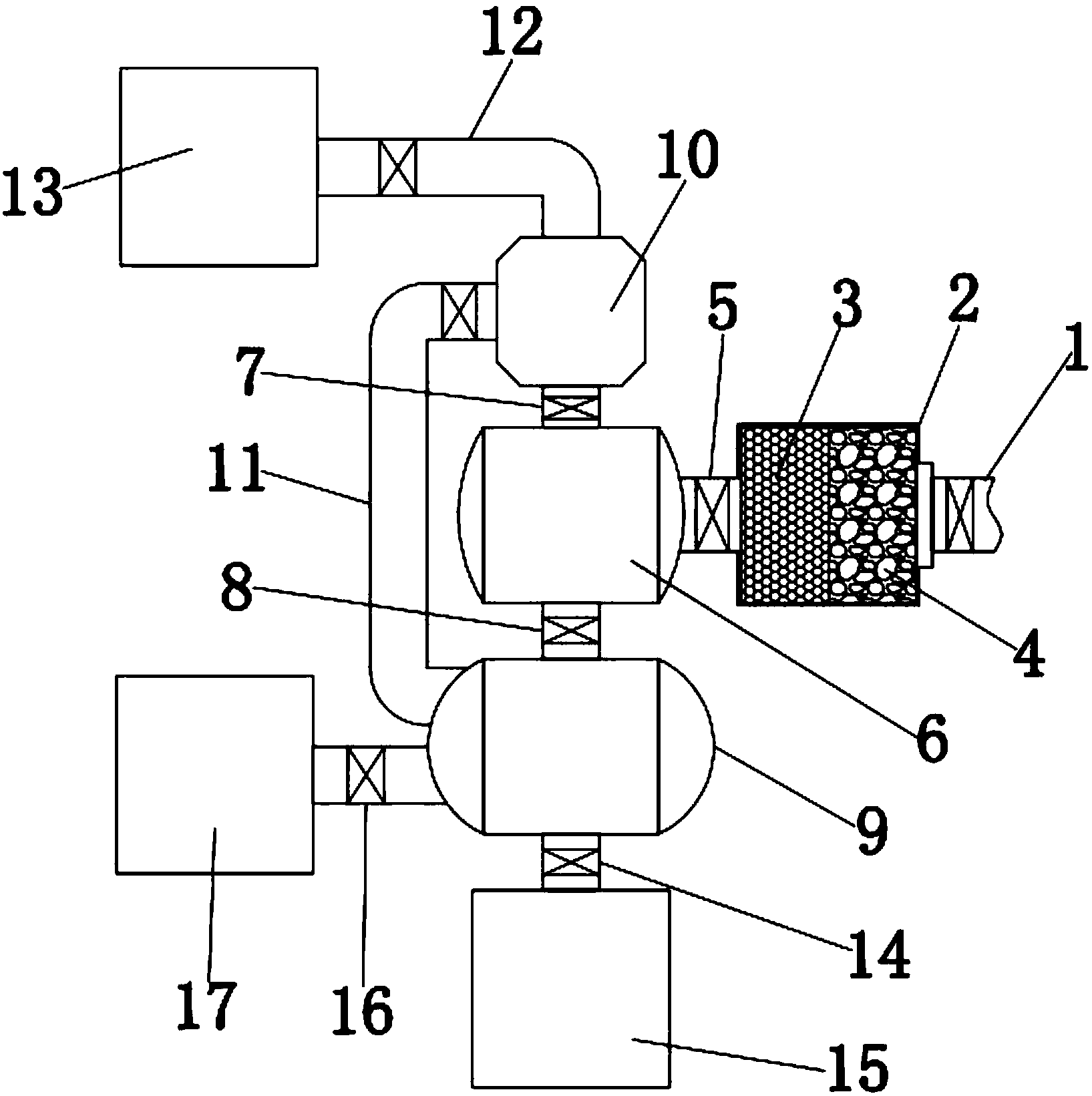

1.一种油气田集气站污水分排分储装置，包括气井管道(1)，其特征在于：所述气井管道(1)的左侧连接有过滤箱(2)，所述过滤箱(2)的内腔右侧设置有粗过滤网(4)，所述粗过滤网(4)的左侧设置有细过滤网(3)，所述气井管道(1)的左侧连接有废水出口(5)，所述废水出口(5)的左侧连接有气液分离器(6)，所述气液分离器(6)的顶部设置有天然气出口(7)，所述气液分离器(6)的底部设置有废水管道(8)，所述废水管道(8)的底部连接有计量分离器(9)，所述天然气出口(7)的顶部连接有天然气脱水器(10)，所述天然气脱水器(10)的左侧连接有脱水管道(11)，且脱水管道(11)的另一端与计量分离器(9)连接，所述天然气脱水器(10)的顶部连接有天然气输送管(12)，所述天然气输送管(12)的另一端连接有天然气存储罐(13)，所述计量分离器(9)的底部设置有无醇排水管(14)，所述无醇排水管(14)的底部连接有无醇污水存储罐(15)，所述计量分离器(9)的左侧设置有含醇排水管(16)，所述含醇排水管(16)的左端连接有含醇混合物存储罐(17)。
2.根据权利要求1所述的一种油气田集气站污水分排分储装置，其特征在于：所述气井管道(1)的左端与过滤箱(2)的右侧连接位置配设有密封垫片。
3.根据权利要求1所述的一种油气田集气站污水分排分储装置，其特征在于：所述过滤箱(2)的外壁套接有防腐保护层。
4.根据权利要求1所述的一种油气田集气站污水分排分储装置，其特征在于：所述气井管道(1)、废水出口(5)、天然气出口(7)、废水管道(8)、脱水管道(11)、天然气输送管(12)、无醇排水管(14)和含醇排水管(16)的内腔均配设有阀门。
说明书
一种油气田集气站污水分排分储装置
技术领域
本实用新型涉及油气田采气技术领域，具体为一种油气田集气站污水分排分储装置。
背景技术
目前，在气田生产过程中，为了防止生产中形成水合物堵塞管线，在污水中注入一定量的甲醇(水合物防冻剂)，形成含醇污水，最后气田污水集中在净化厂进行甲醇回收处理，处理后的无醇污水回注地层，以保证气田地层生产需要的压力，污水在输送过程中，会携带一些其他杂质，堆积较多时也容易堵塞管线，随着天气的变化和气田的逐步发展，局部产水井不需要加入甲醇，致使污水不用进行回收处理而直接排入地层，久而久之，就促使了混排、混储的现象日益严重，为此，我们提出了一种油气田集气站污水分排分储装置。
实用新型内容
本实用新型的目的在于提供一种油气田集气站污水分排分储装置，以解决上述背景技术中提出的污水在输送过程中，会携带一些其他杂质，堆积较多时也容易堵塞管线和混排、混储的现象日益严重的问题。
为实现上述目的，本实用新型提供如下技术方案：一种油气田集气站污水分排分储装置，包括气井管道，所述气井管道的左侧连接有过滤箱，所述过滤箱的内腔右侧设置有粗过滤网，所述粗过滤网的左侧设置有细过滤网，所述气井管道的左侧连接有废水出口，所述废水出口的左侧连接有气液分离器，所述气液分离器的顶部设置有天然气出口，所述气液分离器的底部设置有废水管道，所述废水管道的底部连接有计量分离器，所述天然气出口的顶部连接有天然气脱水器，所述天然气脱水器的左侧连接有脱水管道，且脱水管道的另一端与计量分离器连接，所述天然气脱水器的顶部连接有天然气输送管，所述天然气输送管的另一端连接有天然气存储罐，所述计量分离器的底部设置有无醇排水管，所述无醇排水管的底部连接有无醇污水存储罐，所述计量分离器的左侧设置有含醇排水管，所述含醇排水管的左端连接有含醇混合物存储罐。
优选的，所述气井管道的左端与过滤箱的右侧连接位置配设有密封垫片。
优选的，所述过滤箱的外壁套接有防腐保护层。
优选的，所述气井管道、废水出口、天然气出口、废水管道、脱水管道、天然气输送管、无醇排水管和含醇排水管的内腔均配设有阀门。
与现有技术相比，本实用新型的有益效果是：通过过滤箱的设置，可以将污水所携带的一些杂质进行过滤，避免杂质堵塞此装置，从而影响污水的输送，通过气液分离器、计量分离器、天然气存储罐、无醇污水存储罐和含醇混合物存储罐的设置，可以将集气站的污水进行分排分储，既可以解决混排、混储问题，又可以将甲醇回收再利用，有利于环保和油气田集气站长期发展。
